Где f— частота в Гц. В однородной среде показания всех зондов ВИКИЗ соответствуют одному значению кажущегося сопротивления, равному УЭС среды (рк=р). Для этих значений изопараметров на рис. 3.1 приведена зависи­мость измеряемойразности фаз )φ от УЭС однородной среды. Как видно из рисунка, существует однозначная связь между величинами )φ и ρ, которая применяется для вве­дения кажущегося сопротивления ρк. Отметим, что в однородной среде показания всех зондов ВИКИЗ соответствуют одному значению кажущегося сопротивления, равному УЭС среды (ρк= ρ).

Поскольку реальные измерения содержат погрешности, проанализируем влия­ние ошибок измерения сигналов на кажущееся сопротивление. Как известно, относи­тельная ошибка определения кажущегося сопротивления δρк связана с относительной ошибкой измерения δ)φ следующим приближенным соотношением:

Величина kρ называется коэффициентом усиления относительной ошибки измерения, ηρ — чувствительностью измеренного сигнала )φ к сопротивлению среды р.

Рис. 3.1. Зависимость разности фаз от удельно­го электрического сопротивления однородной среды

Глинистый низкоомный пласт, вскрытый скважиной. Зона проникновения либо мала, либо совсем отсутствует. При расчете кривых учтено, что глины характеризуются высокой диэлектрической проницаемостью, которая может влиять на показания двух коротких зондов. КС для всех зондов, кроме самого короткого, совпадают с истинным сопротивлением пласта. На показания самого короткого зонда влияние оказывает скважина. Хорошо проводящий раствор приводит к завышению КС по отношению к истинному(рис.3.2.).

Уплотненный малопроницаемый высокоомный пласт. Зона проникновения мала либо отсутствует. Влияние скважины проявляется практически на всех зондах.

Причем проводящая скважина занижает (до 25%) КС по сравнению с истинным(рис.3.3.).

Водонасыщенный коллектор с повышающим проникновением. Кажущее сопротивление двух коротких зондов определяется УЭС зоны проникновения.

УЭС раствора практически не влияет на показания четырех длинных зондов.

Сильно проводящий раствор снижает КС для самого короткого зонда примерно на 7%. Показания двух длинных зондов близки к истинному сопротивлению пласта(рис.3.4).

Нефтенасыщенный коллектор с повышающем сопротивлением. Кривые зондирования отражают истинное распределение УЭС. КС двух коротких зондов рисуют УЭС зоны проникновения. Влияние хорошо проводящего раствора (до 0,02 Омм) проявляется в снижении КС двух коротких зондов на 12%. Показания двух длинных зондов близки между собой и УЭС незатронутой части пласта. В этой ситуации также, как и в предыдущем случае возможно проведение достоверной оценки качества насыщения(рис.3.5.).

Газовый коллектор с понижающим проникновением. Кривые отражают повышение сопротивления от скважины к неизменной части пласта.

Показания двух коротких зондов близки УС ЗП, в то время как УС двух длинных зондов практически полностью определяют УС пласта(рис.3.6.).

Нефтенасыщенный коллектор с повышающим проникновением и окаймляющей зоной (рис. 3.7). При наличии окаймляющей зоны возможна смена типа кривой зондирования: от монотонной к инвертированной (с экстремумом). При этом кажущиеся сопротивления на коротких зондах существенно ниже, чем УЭС зоны проникновения, но значительно превосходят УЭС окаймляющей зоны. Кажущееся со­противление для длинного зонда совпадает с УЭС пласта.

На рис. 3.8 показаны изменения кривых зондирований при разных положени­ях окаймляющей зоны. По мере удаления окаймляющей зоны от скважины минимум кривой зондирований смещается в область все более длинных зондов. В то же время происходит постепенное увеличение кажущихся сопротивлений для коротких зондов, которые все более приближаются к УЭС зоны проникновения. Окаймляющая зона ди­агностируется минимумом на кривой зондирования. Отметим, что этот признак на­блюдается только при больших контрастах УЭС зоны проникновения и УЭС окаймля­ющей зоны. То есть окаймляющую зону можно выделить на кривых зондирования, если УЭС фильтрата бурового раствора и пластовой воды сильно различаются. На рис. 3.9 приведены кривые зондирования при сравнительно небольшом контрасте ρзп и ρоз. В этом случае кривые становятся монотонно убывающими и на них отсутствует минимум, обусловленный окаймляющей зоной.

Типичные диаграммы.

Одной из основных задач ВИКИЗ – это расчленение разреза.

Уплотненный молопроницаемый пласт в глинистых отложениях. Н=0,8 и 2,4м.

В маломощном (0,8м) пласте УС занижены, т.к. УСк для одного из зондов не выходит за УС пласта. В центральной части мощного пласта показания короткого зонда выходят на постоянное значение, примерно на 20% больше УС пласта. Есть отличие для этих пластов при переходе через кровлю пласта. Они связаны с тем, что малом пласте есть точки профилирования, в которых генераторные и приемные катушки располагаются в перекрывающих и подстилающих породах. Диаграммы асимметричны относительно центра пласта, по причине несимметричности трехкатушечных зондов. Асимметрия увеличивается для более длинных зондов. Отметим, что если в маломощном пласте макс показания расположены практически на одной глубине, то в мощном расходятся примерно на 0,5 м. УСк на длинном зонде существенно занижено из_ за влияния хорошо проводящих вмещающих отложений (глин) (рис.3.10.).

Уплотненный малопроницаемый пласт, перекрытый глиной и подстилающим водонасыщенным коллектором. Здесь ВМ отложения отличаются по УС. Диаграммы аналогичны предыдущим, разница лишь в том, что под пластом их УСк выходят на сопротивления водонасыщенного коллектора. Уменьшение влияния ВМ пород по сравнению с предыдущими кривыми приводит к увеличению УСк для коротких зондов(рис.3.11.).

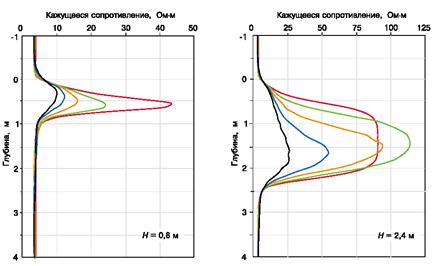

Рис. 3.10. Диаграммы для модели глина — уплотненный пласт — глина. Длина зонда, м: 0,5 — красный, 0,7 — зеленый, 1,0 — коричневый, 1,4 — синий, 2,0 — черный.

Водонасышенный коллектор в глинистых отложениях. Диаграммы несимметричны относительно середины пласта. УСк для длинного зонда даже в маломощном пласте близко к его истинному сопротивлению. Наиболее близкие к УСп значения УСк наблюдаются в интервале над подошвой пласта. Это объясняется, что при таких положениях внутри зонда оказывается большая или весь исследуемый пласт. Положение кровли пластов хорошо оценивается точкой пересечения диаграмм всех зондов(рис.3.12).

Водонасыщенный коллектор, перекрытый глиной и подстилаемый уплотненными малопроницаемыми породами. Даже для маломощного пласта УСк для двух длинных зондов близки к УС пласта(рис.3.13.).

Кровля пласта отмечается пересечением кривых. Влияние хорошо проводящей верхней части верхней части распространяется в изолирующей среде примерно на длину зонда. Показания короткого зонда в пласте близки к УС зоны проникновения.
