Комплекс геофизических исследований скважин Самотлорского месторождения для оценки ФЕС и насыщения коллекторов
В самом элементарном виде индукционный каротажный зонд состоит из двух катушек - генераторной и измерительной, укрепленных на изолированном немагнитном стержне на некотором расстоянии Lи, друг от друга, называемом размером зонда . Генераторная катушка питается постоянным по величине переменным током высокой частоты (20-60 кГц), создающим переменное магнитное поле – прямое или первичное. В результате в породах; окружающих зонд индуктируются вихревые токи. токовые линии которых в однородной среде представляют собой окружности с центром по оси скважины. Вихревые токи создают. в свою очередь. вторичное переменное магнитное поле той же частоты.
Первичное и вторичное магнитные поля индуцируют в измерительной катушке ЭДС Еп. В индуцируемую ЭДС Еп входит как составляющая ЭДС Е1 созданная прямым полем генераторной катушки и не связанная с электрическими свойствами горных пород. Поэтому в цепь приемной катушки с помощью дополнительной компенсационной катушки вводят компенсационную ЭДС Ек, равную Е1 и противоположную ей по фазе. Полезная часть сигнала, т. е. ЭДС Е2, индуцируемая вторичным магнитным полем, подается на усилитель и далее через фазочувствительный выпрямитель по кабелю на поверхность к регистрируемому прибору. Е2 является активной составляющей ЭДС, индуцируемой вторичным магнитным полем, и приблизительно пропорциональна электропроводности окружающей среды. В результате в процессе перемещения зонда регистрируется диаграмма изменения электропроводности среды по разрезу скважины. Точка записи зонда - середина расстояния между центрами генераторной и приемной катушек. Единицей измерения электропроводности σ пород является величина, обратная Ом-м, - сименс на метр (См/м). На практике используют мСм/м.
За отсчитываемые значения σк(ρк) принимают экстремальные значения против пласта. Они близки к удельной электропроводности пласта и могут быть использованы вместо нее в пластах достаточной мощности при наличии скважины с пресным глинистым раствором (ρр> 1,5 Ом-м), отсутствии проникновения в пласт или наличии неглубокого повышающего проникновения. В остальных случаях при определении σп в исходные данные необходимо вносить соответствующие поправки на влияние скважины, ограниченную мощность пласта, явление скин-эффекта и наличие зоны проникновения фильтрата глинистого раствора. Для этих целей используют специальные палетки.
Индукционные зонды среднего размера (0,75-1 м) имеют радиус исследования, почти в 4 раза превышающий радиус обычных зондов каротажа КС, что позволяет более точно определять истинное сопротивление пород, обычно в диапазоне до 50 Омм.
Методы малых зондов: микрокаротаж (МЗ), боковой микрокаротаж (МБК), резистивиметрия
Методы малых зондов, в отличие от уже рассмотренных, используются для изучения пространства внутри скважины или близлежащего к ней.
Микрокаротаж относится к методам электрического каротажа, использующим установки с малой зоной исследования для детального изучения прискважинной части разреза. Сам микрозонд представляет собой зонд малого размера, электроды которого крепятся на башмаке из изоляционного материала на расстоянии 2,5 см друг от друга (рис. Во избежание влияния скважины на результаты измерений, башмак прижимают к стенке скважины специальным устройством, которое может быть либо - рессорным, либо управляемым рычажным (использование рычажного устройства позволяет одновременно с регистрацией диаграмм микрозондов регистрировать микрокавернограммы), что позволяет башмаку в процессе проведения исследований «скользить» по стенке скважины, реагируя на изменение ее диаметра.

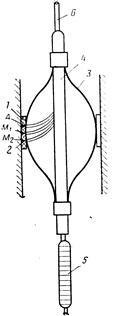

Рис. Схематический вид микрозонда. 1-изоляционная пластина; 2-электрод; 3-пружина; 4-корпус микрозонда; 5-груз; 6-кабель; А, М1, М2 – элекроды зонда.
В практике геофизических исследований применяют два микрозонда: микроградиент-зонд А0,025М0,025 и микропотенциал-зонд А0,05М (электродом N данном случае служит корпус прибора): Радиус исследования микроградиент-зондом примерно 3,75 см, микропотенциал-зондом - в 2-2,5 раза больше. Точкой записи микроградиент-зонда (МГЗ) служит середина расстояния между измерительными электродами, микропотенциал-зонда (МПЗ) электрод М. Кривые микропотенциал- и микроградиент-зондов обычно регистрируются одновременно, поскольку при раздельной записи башмак зонда может занимать неодинаковое положение, что приводит к несопоставимости кривых. При регистрации используют как многожильный, так и одножильный кабель. С одножильным кабелем применяют многоканальную аппаратуру с частотным разделением каналов - МДОЗ и Э-2.
Обычно данные микрозондирования используют для детального расчленения разреза, выделения различных литологических разностей и четкой отбивки их границ, выделения пластов-коллекторов и оценки мощности продуктивных горизонтов, определения пористости и трещиноватости пород.
Так как радиус исследования микроградиент-зондом меньше радиуса исследования микропотенциал-зондом, влияние глинистой корки и глинистого раствора на его показания гораздо значительнее. Показания же микропотенциал-зонда определяются в основном сопротивлениями промытой зоны и пласта.
По диаграммам микрозондов в комплексе с другими методами каротажа можно выделить породы разных типов.
В фильтрующих коллекторах с межзерновой пористостью (пески, песчаники и т.д.) показания микропотенциал-зонда больше, чем микроградиент-зонда. Наблюдается так называемое положительное приращение:
Δρ = ρк мпз - ρк мгз >0
Уровень приращения против продуктивных пластов выше чем против водоносных за счет остаточного нефтенасыщения. Плотные породы характеризуются высоким уровнем сопротивлений; против них показания двух микрозондов совпадают.
Та же картина наблюдается и против глинистых пород, но для них характерен более низкий уровень значений кажущихся сопротивлений. Показания обоих микрозондов против глин обычно совпадают и при наличии больших каверн соответствуют ρр.
Скважинный резистивиметр многоэлектродного зонда (типа КСП) представляет собой трехэлектродный зонд небольшого размера, смонтированный в специальном кожухе (экранном устройстве), исключающем влияние стенки скважины на результаты замера ρр. Измерения проводят по обычной схеме замера КС.
Данные скважинной резистивиметрии используют также для решения задач, связанных с техническим состоянием ствола скважины. Если по тем или иным причинам не удаётся непосредственно в скважине измерить ρр или требуются специальные исследования проб глинистого раствора, в условиях лаборатории используют поверхностные резистивиметры. При этом в данные замеров вносят поправку за температуру, соответствующую глубине отбора пробы.
Радиоактивные методы
Гамма-каротаж
Гамма – каротаж (ГК) основан на измерении естественной гамма – активности горных пород. Гамма – излучение представляет собой высокочастотное коротковолновое электромагнитное излучение, граничащее с жестким рентгеновским излучением. Интенсивность гамма – излучения приблизительно пропорциональна гамма – активности пород. Средняя глубина проникновения g-лучей в осадочных породах около 30 см, что соответствует радиусу сферы исследования, из которой поступает 90% регистрируемого излучения (g-лучи полностью поглощаются лишь слоем толщиной около 1 м).
