гf = 1,15; т.е. Мn = =90,5 кНм; Nn = 1215,7 кН; Qn = 18,5 кН.

3.2 Определение геометрических размеров фундамента

Глубину заложения стакана фундамента принимаем 90 см, что не менее значений: Нап ≥ 0,5+0,33hf = 0,5+0,33·1,1 = 0,896 м; Нап >1,5bcol = 1,5·0,5 = 0,75м; Нап ≥ лап = 33·1,6 = 52,8 см, где d = 1,6 см – диаметр продольной арматуры колонны; лап = 33 для бетона класса В 12,5. Расстояние от дна стака-на до подошвы фундамента принята 250 мм. Полная высота фундамента Н = 900+250 = 1150 мм, принимаем 1200 мм, что кратно 300 мм. Глубина заложения фундамента при расстоянии от планировочной отметки до верха фундамента 150 мм. Н1 = 1200+150 = 1350 мм = 1,35 м. Фундамент трехступенчатый, высота ступеней принята одинаковой – 40 см.

Предварительно площадь фундамента определяется:

Здесь 1,05 – коэффициент, учитывающий наличие момента.

Назначая отношение сторон b/a = 0,8 получаем

Принимаем a*b = 3*2,7м

Так как заглубление фундамента менее 2 м, ширина подошвы более 1м, необходимо уточнить расчетное сопротивление грунта основания по формуле:

где k1 = 0,05 для пылеватых песков, b0 = 1м; d0 = 2м; d = H1 = 1,35м; b = 2,7м.

При пересчете размеров фундамента с уточненным значением R получаем:

A = 3,2 м , b = 2,6 м. Окончательно принимаем a*b = 3,6*3 м. Площадь подошвы фундамента ,

момент сопротивления

Определяем рабочую высоту фундамента из условия прочности на продавливание по формуле:

где h = 0,6 м – высота сечения колонны; bcol = 0,5 м – ширина сечения колонны

p = N/A = 1215,7/10,8 = 112,6 кН/м2; Rbt = гb2·Rbt = 1,1·0,66 = 0,726 МПа = 726кН/м2

Полная высота фундамента Н = 0,35+0,05 = 0,4 м < 1,2 м. Следовательно, принятая высота фундамента достаточна.

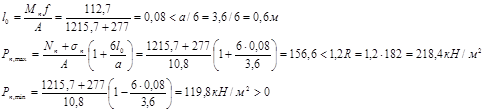

Определяем краевое давление на основание. Изгибающий момент в уровень с подошвой

Нормативная нагрузка от веса фундамента и грунта на его обрезах

При условии, что

3.3 Расчет арматуры фундамента

Определяем напряжение в грунте под подошвой фундамента в направлении длинной стороны а без учета веса фундамента и грунта на его уступах от расчетных нагрузок:

Расчетные изгибающие моменты:

в сечении I-I

где

в сечении II-II

в сечении III-III

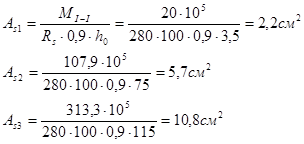

Требуемое сечение арматуры:

Принимаем 16 ш10 А-ІІ с Аs = 12,56 см2. Процент армирования

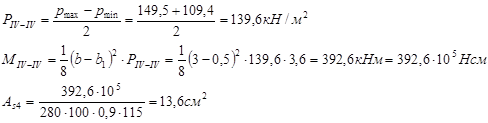

Арматура, укладываемая параллельно меньшей стороне фундамента, определяется по изгибаемому моменту в сечении IV-IV:

Принимаем 10 ш14 А-ІІ с Аs = 15,39 см2. Процент армирования

Список литературы

1. Байков В.Н. Железобетонные конструкции. Общий курс. Москва. Стройиздат 1991г.

2. МУ и примеры расчета элементов железобетонных конструкций по КП №2. Макеевка 1995г.
