Непродолжительная ширина раскрытия трещин

Продолжительная ширина раскрытия трещин

Требования СНиП ширине раскрытия трещин не выполняются. Необходимо увеличить Аsp

1.11 Расчет прогиба плиты

Прогиб плиты определяется от нормативной постоянной и длительной нагрузок изгибающий момент равен М = 33036 Нм

Предельная величина прогиба:

Определим кривизну оси плиты

,

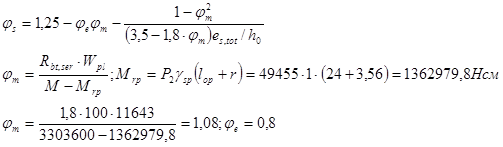

где суммарная продольная сила от предварительного обжатия с учетом всех потерь при коэффициент, учитывающий работу бетона на участках с трещинами

при длительно действующей нагрузке,

эксцентриситет

Площадь сжатой зоны

Плечо внутренней пары

Коэффициенты =0,9 ; = 0,15

прогиб

Требования СНиП по предельному значению величины прогиба удовлетворяется

2. Расчет прочности сплошной колонны среднего ряда

Данные для расчета сечений: бетон тяжелый класса В15, подвергнутый тепловой обработке при атмосферном давлении, Rb=8,5МПа; Rbt=0,75МПа; Eb=20,5*103МПа

Арматура класса A-III, d >10 мм, Rs = Rsc = 365МПа; Es = 2*105МПа;

Сечение на уровне верха консоли колонны.

Сечение колонны b*h=50*60 см при а=аґ=4 см; полезная высота сечения h0 = 56 см. В сечении действуют три комбинации расчетных усилий.

Усилия от продолжительного действия нагрузки

Me = -25,7; Ne = -60,1 кН

При расчете сечения на первую и вторую комбинации усилий расчетное сопротивление Rb следует вводить с коэффициентом гb2=1,1 , т.к. в комбинации включены постоянная, снеговая, крановая и ветровая нагрузки; на третью с коэффициентом гb2=0,9 (постоянная и снеговая). Расчет сечения выполняется по 1-й комбинации, как самой невыгодной.

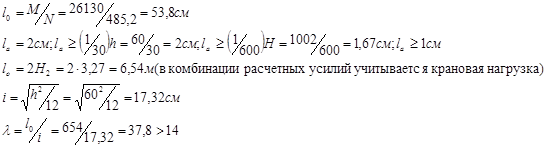

Вычисляют:

необходимо учесть влияние прогиба элемента на его прочность.

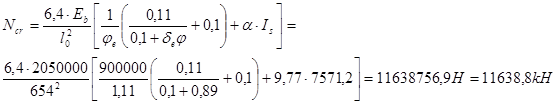

Условная критическая сила

Здесь I = bh3/12 = 50 · 603/12 = 900000 см4

Коэффициент

Расстояние

При условии, что , высота сжатой зоны

Относительная высота сжатой зоны

Граничное значение относительной высоты сжатой зоны бетона

Здесь

В случае

Площадь арматуры назначают по конструктивным соображениям принимаем 3 ш16 с As = 6,03см2

Расчет сечения колонны в плоскости, перпендикулярной плоскости изгиба, не делают, т.к.

Сечение в заделке колонны

Усилия от продолжительного действия нагрузки

При расчете сечения на третью комбинацию усилий расчетное сопротивление Rb следует вводить с коэффициентом гв2 = 0,9.

необходимо учесть влияние прогиба элемента на его прочность

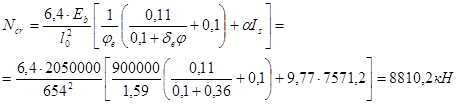

Условная критическая сила

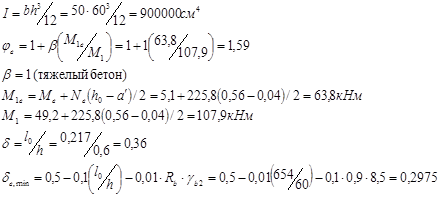

Здесь

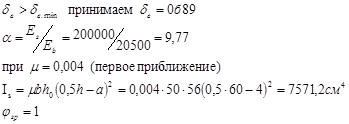

при м=0,004 первое приближение

Коэффициент

Расстояние

При условии, что As = Aґs высота сжатой зоны

Относительная высота сжатой зоны

Граничное значение относительной высоты сжатой зоны бетона

Здесь

В случае

Площадь арматуры As = Aґs назначаем по конструктивным соображениям As =0,002; Вh0 = 0,002·50·56 = 5,6 см2. Принимаем 3 ш16 с Аs = 6,03 см2.

Расчет сечения колонны в плоскости, перпендикулярной к плоскости изгиба, не выполняют, т.к.

где

3. Расчет фундамента под среднюю колонну сплошного сечения

3.1 Данные для расчета

Грунты основания – пески пылеватые средней плотности, маловлажные. Расчетное сопротивление грунта R0 = 0МПа; бетон тяжелый класса В 12,5;

Rbt =0,66 МПа; арматура из горячекатаной стали класса А-II, Rs = 280 МПа; вес единицы объема материала фундамента и грунта на его обрезах г = 20 кН/м3.

Расчет выполняем на наиболее опасную комбинацию расчетных усилий в заделке колонны: М = 104,1 кНм; N = 1398 кН; Q = 21,3 кН. Нормативное значение усилий на усредненный коэффициент надежности по нагрузке
