Содержание

1 Архитектурно строительная часть

1.1 Общая характеристика объемно-планировочных решений

1.2 Генплан

1.3 Конструктивные решения зданий

1.4 Наружная и внутренняя отделка помещений

1.5 Инженерное оборудование здания

2 Расчетно-конструктивная часть

2.1 Плита перекрытия ПК 51.12

2.2 Лестничный марш ЛМФ 39.12.17

3 Строительно-производственная часть

3.1 Технологическая карта

3.2 Календарный план

3.3 Стройгенплан

3.4 Охрана окружающей среды и труда

4 Экономическая часть

4.1 Сводный сметный расчет

4.2 Объектная смета

4.3 Ведомость объемов и стоимости работ

4.4 Локальная смета

4.5 Расчет стоимости выполненных работ в текущих ценах с учетом налогов и отчислений

4.6 Экономическое обоснование принятых конструктивных решений

1 Архитектурно-строительная часть

1.1 Характеристика здания. ТЭП

Проектируемое здание имеет сложную конфигурацию в плане с размерами в осях 22.2´19.6м. Несущими являются продольные и поперечные стены здания.

Здание имеет 2 этажа. Высота этажа 3,3 м. Здание без подвала. При пожаре эвакуация людей из здания будет осуществляться по лестничной клетке. Здание бескаркасное, конструктивная схема здания с продольным и поперечным расположением несущих стен. Пространственная жёсткость обеспечивается за счёт плит перекрытий и их анкеровки.

В проектируемом здании предусмотрены системы отопления, вентиляции, горячего и холодного водоснабжения. Источником теплоснабжения является котельная через наружные тепловые сети.

Проектируемое здание располагается в городе Бобруйске.

По долговечности здание относится ко 2-ой степени, т.к. в нем запроектированы стены из кирпича и срок службы 50 лет. По огнестойкости здание относится ко 2-ой степени, т.к. в нём запроектированы стены из кирпича, перегородки из газоселикатных блоков и кирпича, перекрытие из сборного железобетона, т.е. из несгораемых металлов.

Класс сооружения 2-ой.

V=Азастр×h, где

h-высота здания

А застр – площадь застройки

V-строительный объем

Азастр=316,85 м2

V=316,8м2 × 7.83 = 2481 м3.

К1=Араб./Аобщ. , где

А раб - рабочая площадь

Аобщ – общая площадь т.е. сумма площадей рабочих и подсобных помещений.

К1-планировочный коэффициент.

К1=213.89м2/318.68м2 = 0,68

К2=V/А общ, где

V-строительный объем

К2-объемно планировочный коэффициент

К2=2481м3 / 318,68м2 = 7,8

1.2 Генеральный план

Здание размещается на участке со спокойным рельефом. Кроме него на участке расположены: супермаркет, кинотеатр и автостоянка. Разрывы между зданиями запроектированы с учетом санитарных и противопожарных норм по СНиП 11-60-75. Ширина дорог 6 м, проездов 3,5м, тротуаров 1м. Выполнена координатная привязка здания к осям по строительной геодезической сети.

Для озеленения участка территории применяются лиственные деревья, газонная трава, кустарники и цветочные клумбы.

Технико-экономические показатели к генплану

А уч – площадь участка.

А уч=13950 м2

А застр – Площадь застройки.

А застр =316,85м2.

А дор – Площадь дорог и площадок.

А дор=3207 м2 .

А оз – площадь озеленения.

А оз=Ауч-Азастр-Адор=413950-1988,56-3207=8754,44м2.

К з – плотность застройки.

Кз =Аз/Ауч×100%= 14,25%

К оз- коэффициент озеленения.

К оз=Аоз/Ауч×100%=42,76 %

Кдор- коэффициент дорог и площадок.

К дор = Адор/Ауч×100%= 42,99%

Определение отметок

Черные отметки - отметки, которые имеют углы здания до начала застройки.

Hчер=Hмлгор+m/d*0.5

Точка А расположена на горизонтали со значением равным 119.50 м., следовательно черная отметка этой точки ровна отметке горизонтали -119.50м.

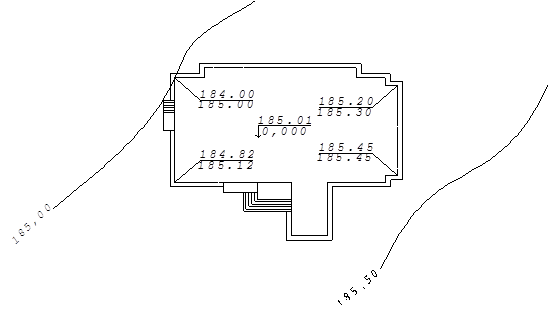

Рисунок 1.1 – Схема генплана к расчёту чёрных и красных отметок

НАч =185.0м

НБч =185.0 + 0.5*2.55/4 =185.32м

НВч =185.0 + 0.5*3.6/4 =185.45м

НГч =185.0 + 0.5*1.1/4 =185.12м

Наибольшую чёрную отметку принимаем за красную НВкр =НВч =185.45м, уклон ί =002

НБкр =185.45 – 12.33*0.02 =185.21м

НГкр =185.45 – 31.6*0.02 =184.82м

НАкр =184.82 – 13.08*0.02 =184.56м

Нпола =ΣНкр/4

Нпола =740.04/4 =185.01м

1.3 Конструктивные решения зданий

Фундаменты

Выбор типа фундаментов, определение глубины заложения и размеров подошвы произведены в соответствии с инженерно-геологическими исследованиями площадки строительства. Основанием фундаментов является песок.

Конструктивные решения разработаны в соответствии с СНБ 2000 «Основания фундаментов зданий и сооружений». Работы должны выполнятся с учётом требований СНиП 3.02.01-83 «Правила производства работ».

Фундаменты запроектированы сборные железобетонные ленточные. Глубина заложения фундаментов – 1500мм. Отметка подошвы – 2400мм.

Ширина плит ленточных фундаментов назначена конструктивно:

- под несущие внутренние стены - 1200мм

- под несущие наружные стены - 1000мм

- под самонесущие стены - 800мм

- под стены лестничной клетки - 800мм

Всего запроектировано 2 типов размеров плит.

Плиты ленточных фундаментов укладывать на тщательно спланированную и утрамбованную поверхность основания.

Монолитные участки выполнять из бетона класса С16/20

Монтаж стен подземной части здания следует выполнять из бетонных блоков на свежем, выровненном по рамке цементном растворе марки 100 класса С16/20 с тщательным заполнением всех горизонтальных и вертикальных швов. Монолитные участки стен подземной части выполняются из бетона марки 100 класса С16/20. Блоки стен подвалов под внутренние стены запроектированы шириной 400мм, под наружные стены запроектирован шириной 600 мм.

Горизонтальная гидроизоляция на отметке -0.600 выполняется из одного слоя гидроизоляционного материала «ИЗОПЛАСТ ХФ ПП2», по выровненной цементным раствором марки 100 поверхности толщиной 100мм.

Для защиты фундамента от поверхностных вод по периметру здания выполняется отмостка из бетона С16/20 шириной 1000мм, толщиной 80мм, по песчаному основанию 100мм. уклон 3-5%.

Стены. Спецификация и ведомость перемычек

В проектируемом здании выполнены стены толщиной 530мм из облегченной кладки с ячеисто-бетонными блоками.

Кладка выполняется из стандартного силикатного полнотелого кирпича с размерами 250*120*65мм., сплошной кладки. Толщина внутренних стен 380мм.

Во внутренних стенах для санузлов предусмотрены вентиляционные шахты(каналы) размерами 140*140мм. Участки стен в местах прохода вентеляционных каналов армировать двумя продольными стержнями диаметром 5 S500 с приваркой поперечных стержней с шагом 100мм, минуя отверстия вентиляционных каналов. В процессе возведения кирпичных стен и перегородок, крепления дверных и оконных коробок, осуществляется при помощи распорных дюбилей. не менее 2-ух по высоте. Над проёмами в стенах уложены сборные ж/б перемычки по слою цементного раствора
