Требования к убежищам. Убежища должны строиться на участках местности, не подвергающихся затоплению; иметь входы и выходы с той же степенью защиты, что и основные помещения, а на случаи завала их — аварийные выходы; иметь свободные подходы, где не должно быть сгораемых или сильно дымящих материалов. Основные помещения должны быть высотой не менее 2,2 м и с уровнем пола выше уровня грунтовых вод не менее чем на 20 см. Фильтровентиляционное и вентиляционное оборудование убежища должно очищать воздух от примесей и обеспечивать подачу чистого воздуха в пределах установленных норм. В убежищах, предназначенных для укрытия населения, воздух должен содержать углекислого газа не более 1%, иметь относительную влажность не более 70% и температуру не выше 23 °С.

Убежища должны обеспечивать непрерывное пребывание людей в течение не менее двух суток. При этом защита укрываемых от действия ударной волны обеспечивается прочными ограждаю­щими конструкциями и установкой противовзрывных устройств на входах и отверстиях.

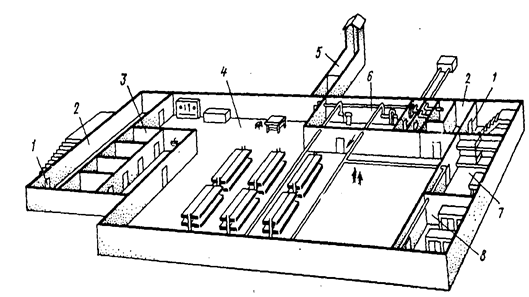

Убежище состоит из основных и вспомогательных помещений (рис. 13.1).

Рисунок 13.1. Основные и вспомогательные помещения убежищ

К основным относятся помещения для укрываемых людей 4, тамбуры, шлюзы 2, а к вспомогательным — фильтровентиляционные камеры 6, санитарные узлы 3, защищенные дизельные электростанции, входы 1 (тамбуры и предтамбуры) и выходы 5, медицинская комната 7, кладовая для продуктов 8. Помещения для размещения укрываемых рассчитываются на определенное количество людей: на одного человека предусматривается не менее 0,5 м2 площади пола и 1,5 м3 внутреннего объема. Высоту помещений убежищ принимают в соответствии с требованиями использования их в мирное время, но не менее 2,2 м от отметки пола до низа выступающих конструкций перекрытия (покрытия).

Большое по площади помещение разбивается на отсеки вместимостью 50—75 человек. В помещениях (отсеках) оборудуются двух или трехъярусные нары—скамейки для сидения и полки для лежания. Расстояние от верхнего яруса до перекрытия или выступающих конструкций должно быть не менее 0,75 м.

Помещения убежища, где располагаются укрываемые люди, хорошо герметизируются для того, чтобы в них не проникал зараженный радиоактивными, отравляющими веществами и бактериальный средствами воздух. Этого можно достигнуть повышенной плотностью стен и перекрытий, заделкой в них всевозможных трещин отверстий и соответствующим оборудованием входов.

Каждое убежище имеет не менее двух входов, расположенных в противоположных сторонах с учетом направления движения основных потоков укрываемых, а встроенное убежище должно иметь и аварийный выход.

Входы в убежища оборудуются в виде двух шлюзовых камер (тамбуров), отделенных от основного помещения и перегороженных между собой герметическими дверями. Для убежищ вместимостью от 300 до 600 человек, устраивается однокамерный, а более 600 человек — двухкамерный тамбур-шлюз. Снаружи входа устраивается прочная защитно-герметическая дверь, способная выдерживать давление ударной волны ядерного взрыва.

В убежищах устраивают аварийный выход. Он представляет собой подземную галерею сечением 90х130 см, выходящей на незаваливаемую территорию через вертикальную шахту, заканчивающуюся оголовком. Вход в галерею с наружной и внутренней сторон стены закрывают защитно-герметическими ставнями. Оголовок аварийного выхода должен быть удален от окружающих зданий на расстояние, со­ставляющее не менее половины высоты зданий плюс 3 м. В каждой стене оголовка делают проем размером 0,6х0,8 м, оборудованный жалюзийной решеткой, открывающейся внутрь.

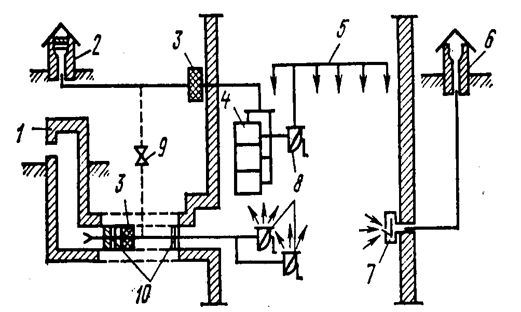

В фильтровентиляционной камере размещается фильтровентиляционный агрегат ФВА-49 (ФВК-1, ФВК-2), обеспечивающий вентиляцию помещений убежища и очистку наружного воздуха от радио­активных, отравляющих веществ и бактериальных средств. На рис. 13.2 показана принципиальная схема системы фильтровентиляции убежища малой вместимости: оголовок аварийного выхода 7; оголовок воздухозабора с клапаном-отсекателем 2; противопыльные фильтры 3; фильтры-поглотители 4; воздухоразводящаяя сеть 5;оголовок вытяжной системы 6, клапан избыточного давления 7;электроручные вентиляторы 8; герметический клапан 9; защитно-герметические стенки 10.

Рисунок 13.2. Принципиальная схема системы фильтровентиляции

Система фильтровентиляции может работать в двух режимах: чистой вентиляции и фильтровентиляции. В первом режиме воздух очищается от грубодисперсной радиоактивной пыли

(в противопыльном фильтре), во втором — от остальных радиоактивных веществ, а также от отравляющих веществ и бактериальных средств (в фильтрах поглотителях). Подача воздуха осуществляется по воздуховодам с помощью вентилятора. Количество наружного воздуха, подаваемого в убежище по режиму чистой вентиляции, устанавливается в зависимости от температуры воздуха и может быть от 7 до 20 м3/ч, а по режиму фильтровентиляции — от 2 до 8 м3/ч на каждого укрываемого человека.

Если убежище располагается в месте, где возможен пожар или загазованность территории сильнодействующими веществами, может предусматриваться режим полной изоляции помещений убежища с регенерацией воздуха в них.

Сети воздуховодов, расположенные в убежище, окрашиваются:

режима чистой вентиляции — в белый цвет; режима фильтровентиляции — в красный. Трубы рециркуляции воздуха окрашиваются также в красный цвет.

Если убежище надежно загерметизировано, то после закрывания дверей, ставень и приведения фильтровентиляционного агрегата в действие давление воздуха внутри убежища должно быть несколько выше атмосферного (образуется так называемый подпор).

Помещения для дизельной электростанции располагаются у наружной стены, а от других помещений отделяются несгораемой стеной (перегородкой) с пределом огнестойкости 1 ч.

В убежище оборудуются различные инженерные системы:

Электроснабжение и связь. Электроснабжение обычно осуществляется от внешней электросети, а при необходимости и от автономного электроисточника — защищенной дизельной электростанции. На случай нарушения электроснабжения в убежище предусматривается аварийное освещение от переносных электрических фонарей, батарей, велогенераторов и других источников (трубы с электропро­водкой окрашиваются в черный цвет).

Убежище должно иметь телефонную связь с пунктом управления объекта и репродуктор, подключенный к районной или местной объектовой радиотрансляционной сети.

Водоснабжение и канализация убежища осуществляются на базе общих водопроводных и канализационных сетей. Помимо этого в убежище предусматриваются создание аварийных запасов воды и приемники фекальных вод, которые должны работать независимо от состояния внешних сетей (трубы водоснабжения окрашиваются в зеленый цвет).

Минимальный запас воды в проточных емкостях создают из расчета 6 л для питья и 4 л для санитарно-гигиенических потребностей на каждого укрываемого на весь расчетный срок пребывания, а в убежищах вместимостью 600 человек и более — дополнительно для целей пожаротушения 4,5 м3.
