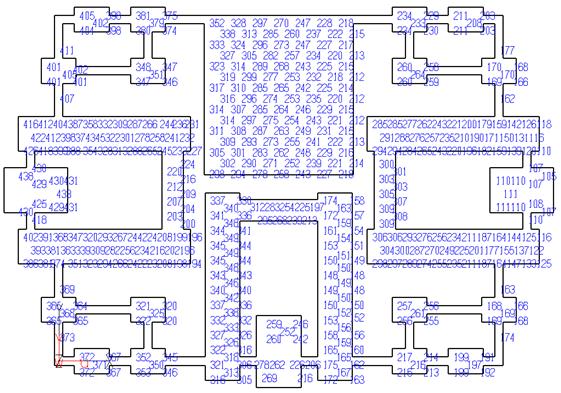

Рисунок 5.17 – Схема расстановки свай

Рисунок 5.18 – Реакции направления Z ( Max Az = 340.323 кН, Min Az = 276.551 кН. Комбинация 1)

Рисунок 5.19 – Реакции направления Z (Max Az = 435.602 кН, Min Az = 91.6638 кН. Комбинация 2)

Рисунок 5.20 – Реакции направления Z (Max Az = 438.259 кН, Min Az = 105.143 кН. Комбинация 3)

Рисунок 5.21 – Реакции направления Z (Max Az = 469.664 кН, Min Az = 57.9815 кН. Комбинация 4)

Рисунок 5.22 – Реакции направления Z (Max Az = 456.874 кН, Min Az = 65.451 кН. Комбинация 5)

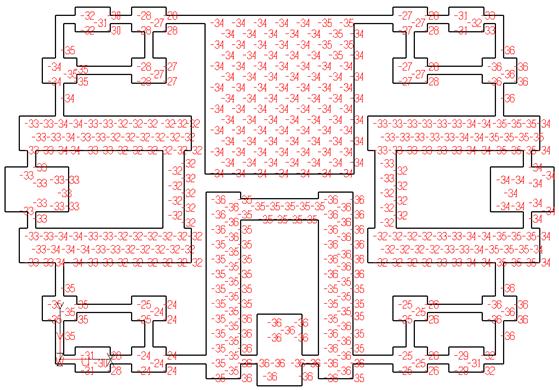

Рисунок 5.23 – Реакции направления Х (Max Ax = -28.446 кН, Min Ax = -38.7352 кН. Комбинация 2)

Рисунок 5.24 – Реакции направления Х (Max Ax = 38.5595 кН, Min Ax = 28.4184 кН. Комбинация 3)

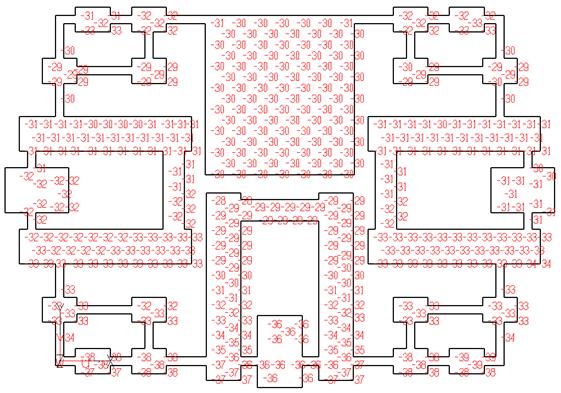

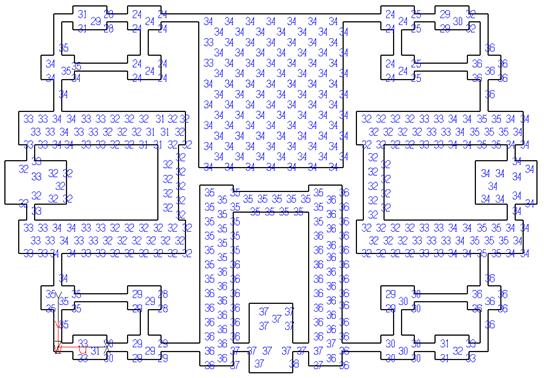

Рисунок 5.25 – Реакции направления Y (Max Ay = -23.9615 кН, Min Ay = -36.1918 кН. Комбинация 4)

Рисунок 5.26 – Реакции направления Y (Max Ay = 37.5249 кН, Min Ay = 23.7234 кН. Комбинация 5)

5.6 Результаты армирования устраиваемых конструкций

Расчет арматуры проводился по прочности и трещиностойкости.

Направление осей выбрано следующим образом:

Оу

Ох

Рисунок 5.27 – Направления армирования

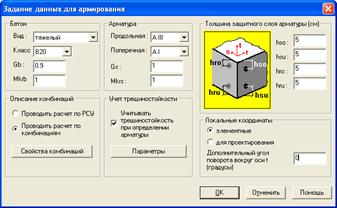

Рисунок 5.28 – Задание параметров для армирования

Min Asso = 0 см2/м, Max Asso = 53.2964 см2/м. Расчет по РСУ

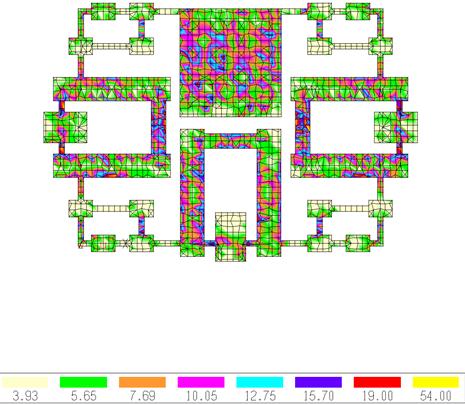

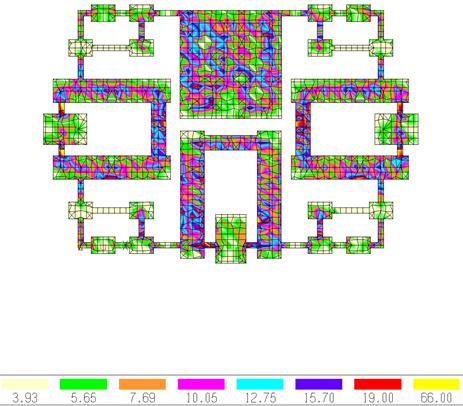

Рисунок 5.29 – Армирование нижней зоны ростверка в направлении Ох

Min Assu = 0 см2/м, Max Assu = 65.5149 см2/м. Расчет по РСУ

Рисунок 5.30 – Армирование нижней зоны ростверка в направлении Оу

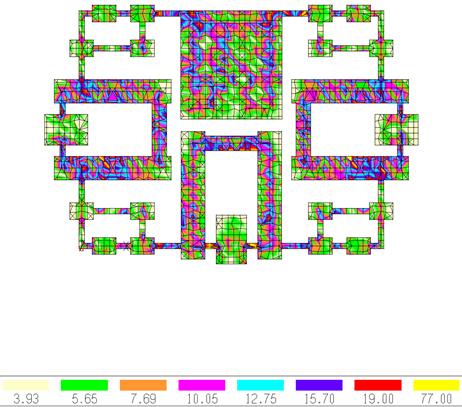

Min Asro = 0 см2/м, Max Asro = 98.811 см2/м. Расчет по РСУ

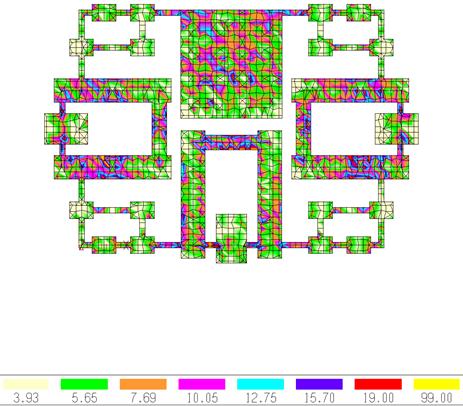

Рисунок 5.31 – Армирование верхней зоны ростверка в направлении Ох

Min Asru = 0 см2/м, Max Asru = 76.0599 см2/м. Расчет по РСУ

Рисунок 5.32 – Армирование верхней зоны ростверка в направлении Оу

Max.деформация = 10.2343 mm в узле = 1960

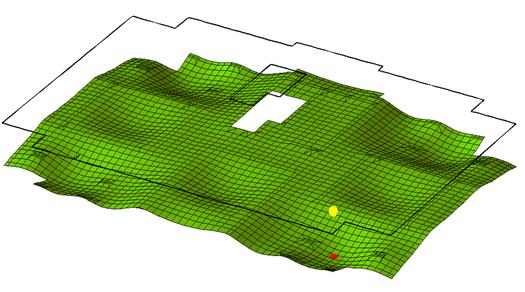

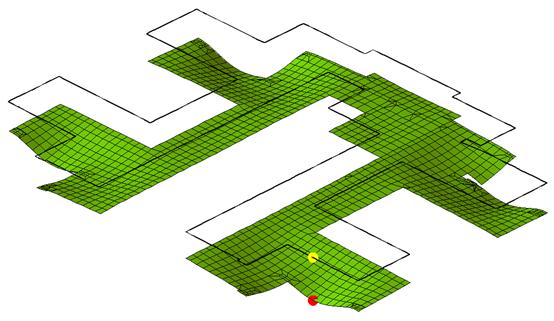

Рисунок 5.33 – Деформированная схема устраиваемого перекрытия в направлении Оz

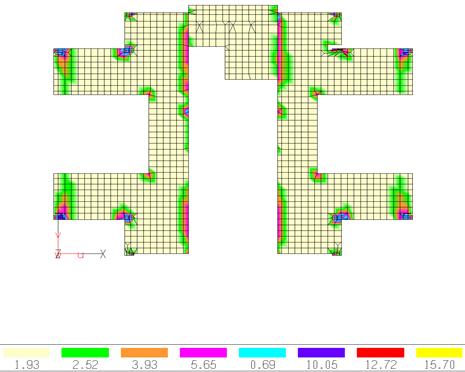

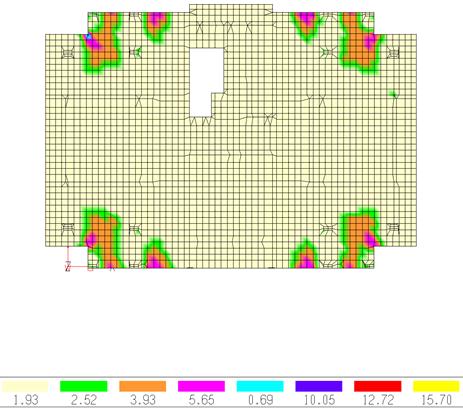

Рисунок 5.34 – Армирование нижней зоны устраиваемого перекрытия в направлении Ох

Рисунок 5.35 – Армирование нижней зоны устраиваемого перекрытия в направлении Оу

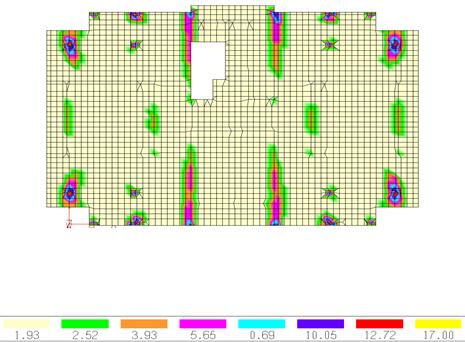

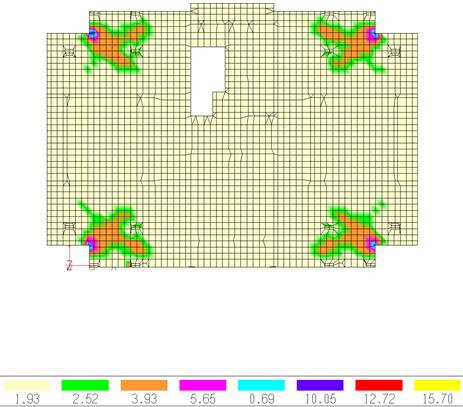

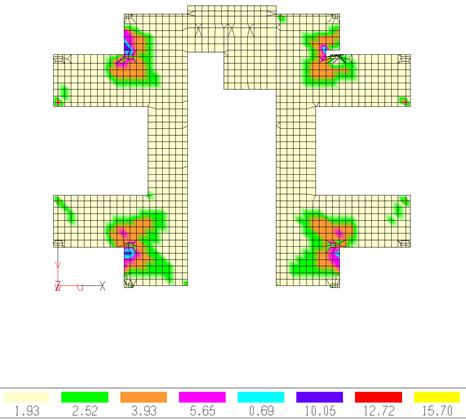

Рисунок 5.36 – Армирование верхней зоны устраиваемого перекрытия в направлении Ох

Рисунок 5.37 – Армирование верхней зоны устраиваемого перекрытия в направлении Оу

Max.деформация = 10.693 mm в узле = 6795

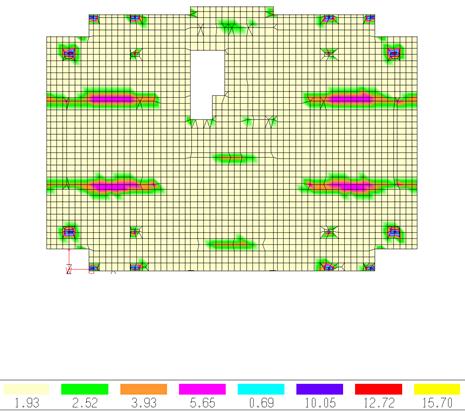

Рисунок 5.38 – Деформированная схема устраиваемого покрытия в направлении Оz

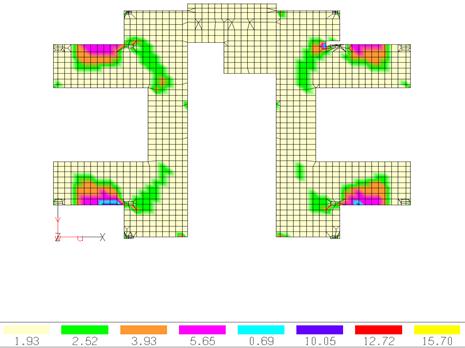

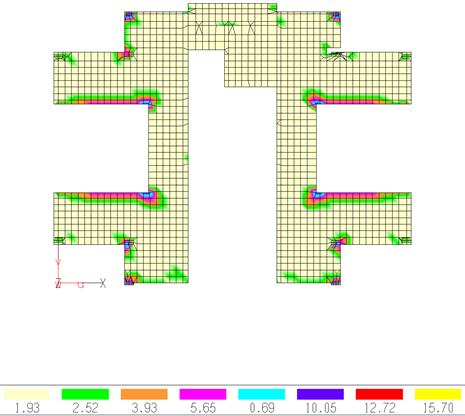

Рисунок 5.39 – Армирование нижней зоны устраиваемого покрытия в направлении Ох

Рисунок 5.40 – Армирование нижней зоны устраиваемого покрытия в направлении Оу

Рисунок 5.41 – Армирование верхней зоны устраиваемого покрытия в направлении Oх

Рисунок 5.42 – Армирование верхней зоны устраиваемого покрытия в направлении Оу

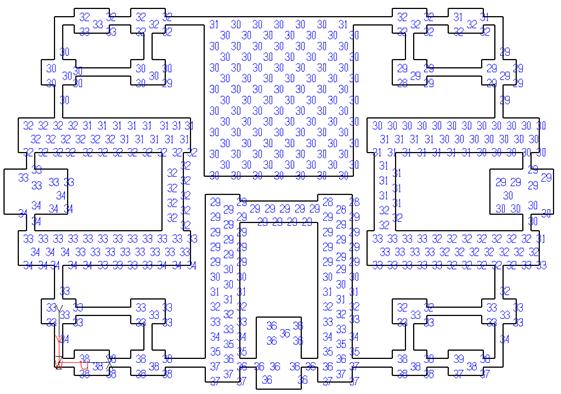

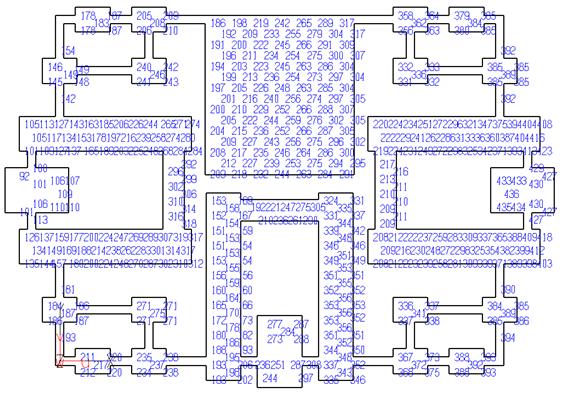

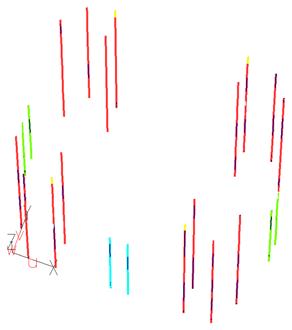

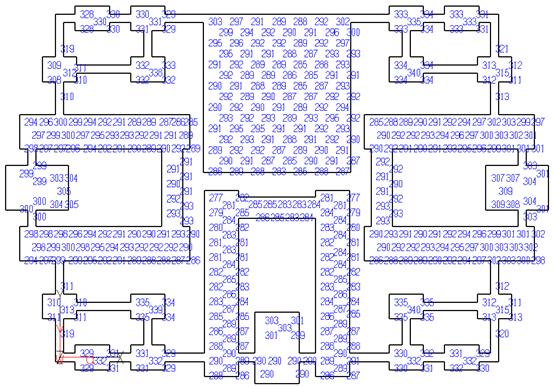

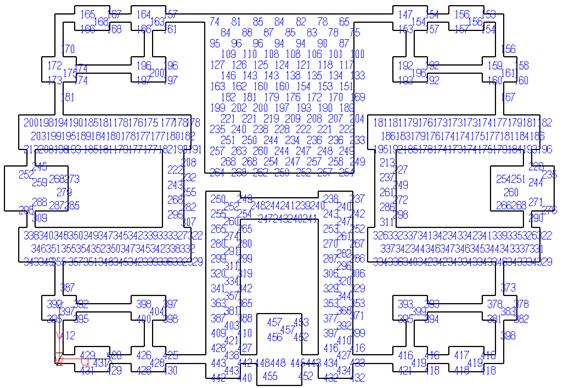

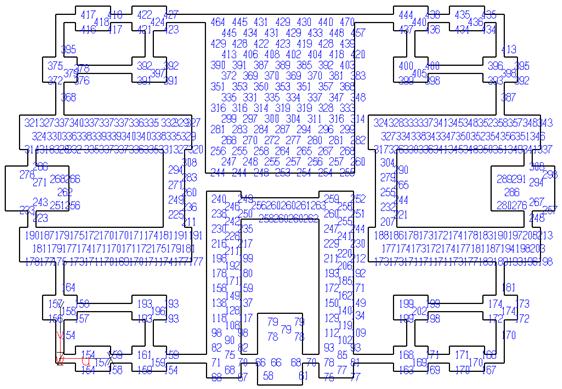

Рисунок 5.43 – Расположение колонн несущего остова

Min As2 = 0 cm2, элем. N 39673. Max As2 = 4.7168 cm2, элем. N 39679

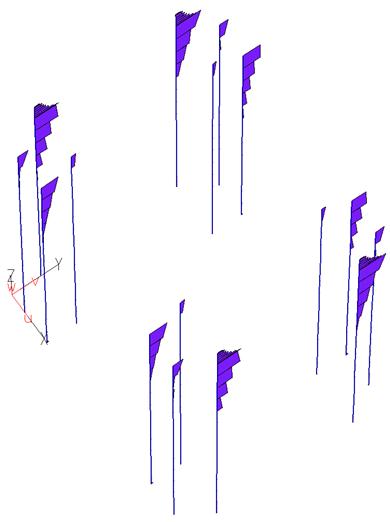

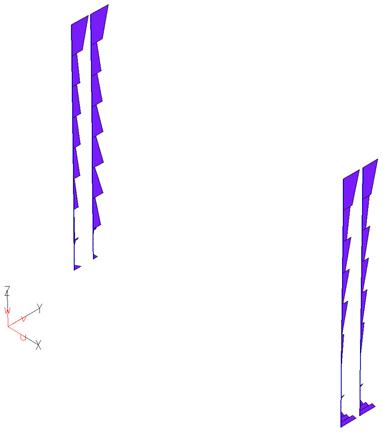

Рисунок 5.44 – Продольное армирование колонн сечением 700х300 мм

Min As1 = 0 cm2, элем. N 39841. Max As1 = 0.756836 cm2, элем. N 39771

Рисунок 5.45 – Продольное армирование колонн сечением 500х250 мм

Min As1 = 0 cm2, элем. N 39863. Max As1 = 0.964356 cm2, элем. N 39774

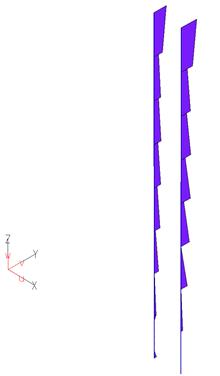

Рисунок 5.46 – Продольное армирование колонн сечением 250х500 мм

5.7 Конструирование

Детальное конструирование приведено на листах формата А1 графической части выпускной квалификационной работы.

Материал конструкций:

бетон класса:

– В25;

В результате расчета принята арматура для перекрытия: основное армирование А-III, диаметром 10 мм с шагом 200 мм, усиления из А-I.

В проектном положении нижняя сетка армирования закрепляется с помощью бетонных подкладок, а верхняя с помощью поддерживающих каркасов.

Стыки рабочей арматуры перепускаем не менее величины равной 40 диаметрам сечения.

Для колонн основное армирование А-III, диаметром 20 мм, усиления 8 и 25 мм. Для ростверка основное армирование А-III, диаметром 10-12 мм.
