Строительство здания ведется поточным методом. Для организации поточного метода здание разбивается на монтажные участки по этажам.
6.2 Выбор монтажных приспособлений
Монтажные приспособления по назначению можно разделить на три основные группы:
· грузозахватные средства;
· средства для установки, временного закрепления и выверки конструкций;
· вспомогательные средства, служащие для организации рабочего места и обеспечивающие безопасное производство строительных работ.
Подбираются монтажные приспособления по справочным пособиям на основании данных о габаритах и массе конструктивных элементов здания.
Предпочтение отдается элементам, которые имеют наименьший вес, просты по конструкции, универсальны, снижают трудоемкость работ и обеспечивают безопасность.
Таблица 6.2 - Ведомость монтажных приспособлений
|
Наименование приспособлений |
Эскиз |
Грузоподъ-емность, т |
Масса, кг |
Расчетная высота, м |
Назначение | ||||
|
1 |
2 |
3 |
4 |
5 |
6 | ||||
|

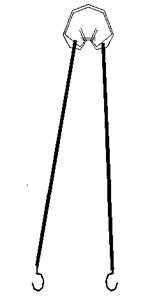

1.Строп двухветвевой, ГОСТ 19144-80 |
|
2,5 6,3 |
12 50 |
2,0 3,0 |
Разгрузка и раскладка различных конструкций, щитов опалубки Подъем бадьи с бетоном. Монтаж перемычек | ||||
|
2. Универсаль-ный строп. Мосгор-строй, № 10920 |
|
2,5 |
35 |
— |
Подача металлических конструкций, арматуры в пучках, пиломатериалов | ||||
|
3. Строп четырехветве-вой, ЦНИИ ОМТПр. 4 456-69 |
|
4,0 2,5 |
60 40 |
3,5 2,0 |
Подача поддонов с кирпичом, щитов опалубки Подача ящика с раствором | ||||
|
4. Подмости блочные (системы Си-бирцева) |
|
0,5 |
1196 |
1,1+1=2,1 |
Организация рабочего места каменщика | ||||
|
5. Футляр-захват с нежестким отражением, Мособлор-техстрой, 4.1164 |
|
1,5 |
26 |
1,2 |
Подача краном поддонов с кирпичеом и пе-нобетонными блоками | ||||
|
6. Бадья для подачи етонной смеси, Сталъмонтаж, №1950-77 |
|
2,5 |
340 |
1,5 |
Бетонирование монтажных конструкций | ||||
6.3 Выбор монтажного крана по техническим параметрам
К техническим параметрам крана относятся:
1) требуемая грузоподъемность Qmp;
2) наибольшая высота подъема крюка Нтр;
3) наибольший вылет крюка Rmp.
На основании принятой схемы ведения работ, массы элементов здания, габаритов и проектного положения конструкций в сооружении определяем группу элементов, которые характеризуются максимальными монтажными параметрами. Для этих элементов подбираем наименьшие требуемые параметры монтажного крана.
Определяем кран с возможностью подачи бадьи с бетоном на покрытие с отметкой 29,900.
1) Определяем Qmp
Qmр>Q3 + Qnp + Qгр, где Q3 = 3 m - вес бадьи с бетоном;
Qnp = 0,02 т - вес страховочного троса; Qгр = 3 т - вес двухветвевого стропа.
Qmp = 3 + 0,02 + 0,05 = 3,07 т.
2) Определяем Нтр:
Нтр = ho + h3 + hc + hn + h3,
где h0 = 43,2 м - превышение монтажного горизонта над уровнем стоянки крана; h3 = 1 м - запас по высоте для обеспечения безопасности;
hc = 3,0 м- высота строповки;
hn= 1,8 м - высота полиспаста в собранном виде; h3 = 1,5 м - высота бадьи с бетоном.
Нтр = 43,2 + 1+3 + 1,8 + 1,5 = 50,5 м.
3) Определяем Rmp:
Rmp = a + b + с,
где а = 3 м - расстояние от оси до рельса подкранового пути;
с = 2 м - расстояние от рельса до выступающей части здания;
b = 20,6 м - расстояние от центра тяжести поднятого элемента до выступающей части здания.
Rmp = 3 + 2 + 20.6 = 27,6 м.
По справочным данным выбираем передвижной башенный кран КБМ-403 с балочной стрелой Lcmp = 20 м. Его грузовая характеристика показана на рисунке 6.4.

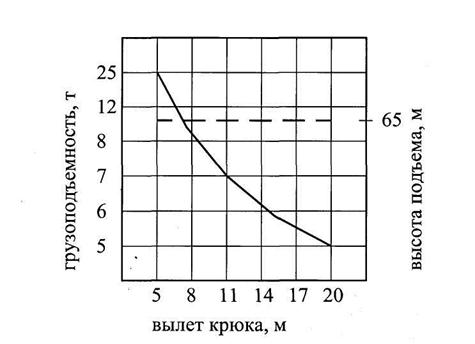

Рис. 6.4 — Грузовая характеристика крана КБ-504, Lcmp = 20 м
R=3,8 м, Нкр=60м, высота подъема крюка: 56м, вылет крюка 30м, грузоподъемность 8т
6.4 Методы производства работ
Возведение 11-ти этажного односекционного жилого здания ведется с помощью одного башенного крана КБ-504.
6.4.1 Арматурные работы (на этаже)
Выполнение арматурных работ производится с опережением опалубочных работ. На первом этапе выставляется арматура для диафрагм жесткости и колонн. На втором этапе - устанавливается арматура для лестничных маршей, площадок, перекрытия.
