В направлении оси Ох здание колеблется поступательно, однако имеется и вращательная составляющая. Это вызвано неравномерной расстановка диафрагм и ядер жесткости.

В направлении Ох и Оу здание колеблется поступательно, но присутствует и вращательная составляющая. Это вызвано, прежде всего, неравномерной расстановка диафрагм и смещением ядра жесткости, что приводит к смещению центров масс дисков перекрытий от вертикальной геометрической оси здания.

Но так как вклад крутильных сил невелик, то конструктивную схему здания примем для дальнейших расчетов без корректировки основных несущих конструкций.

Третья форма собственных колебаний исключительно вращательная.

5.5.4 Расчетные параметры сейсмического воздействия, вводимые в расчет. Составление таблицы РСУ

Программный комплекс ProFEt & Stark 3.0 позволяет произвести сбор сейсмических нагрузок автоматизированным способом.

Определим коэффициенты и расчетные параметры для проведения расчета здания с учетом сейсмического воздействия, используя спектральную теорию расчета согласно СНиП II-7-81* «Строительство в сейсмических районах».

Расчетные параметры сейсмического воздействия, вводимые в расчет.

Амплитуда ускорений поступательного движения грунта при сейсмическом воздействии определяется по формуле:

где:

K1 = 0,22 – коэффициент, учитывающий допускаемые повреждения зданий и сооружений;

Kψ = 1,3 – коэффициент, учитывающий характеристики здания;

g =10 м/с2 - ускорение свободного падения;

А =0,1 – для сейсмичности 7 баллов;

Х1(В) – нормированная апроксимирующая функция;

так как В<25 м;

В – наименьший размер здания в плане;

а – апроксимирующий коэффициент для II-ой категории грунтов.

;

Амплитуда угловых ускорений вращательного движения грунта при сейсмическом воздействии определяется по формуле:

где:

W = 0,06 – для II-ой категории грунтов;

Х2(В) – нормированная апроксимирующая функция:

так как В<25 м, здесь;

В – наименьший размер здания в плане.

Тогда,

так как В<25 м, здесь;

.

При сборе сейсмических нагрузок учитываем девять форм собственных колебаний.

Таблица 5.6 – Комбинации нагружений

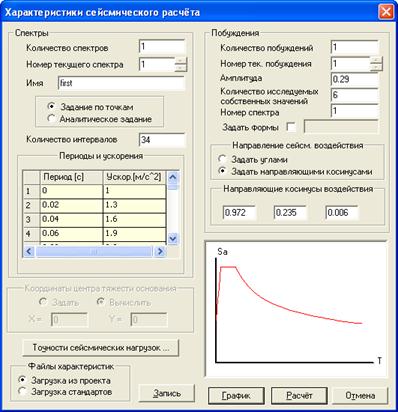

Рисунок 5.13 – Сбор сейсмической нагрузки в направлении оси Ох

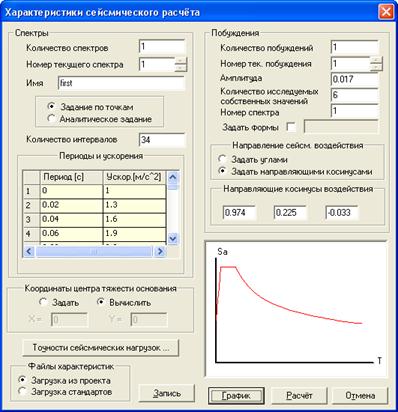

Рисунок 5.14 – Сбор сейсмической нагрузки в направлении оси Оy

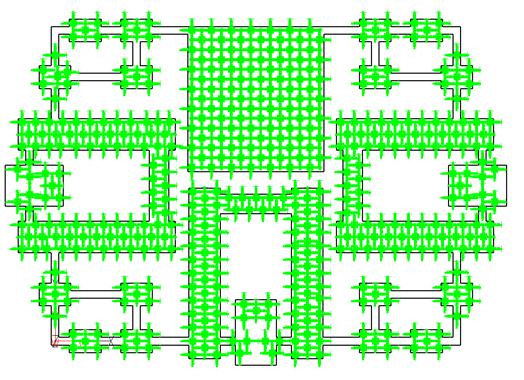

Рисунок 5.15 – Сбор сейсмической нагрузки (вращение относительно вертикальной оси Oz здания)

Следует различать нагружения, задаваемые в конечно-элементной модели и нагружения, рассматриваемые при определении РСУ.

Это связано с тем, что в результате расчета сейсмических воздействий для каждого воздействия создается несколько нагружений (по одному на каждую форму собственных колебаний), которые потом в РСУ учитываются как одна нагрузка.

Для остальных типов нагружений, одному нагружению в конечно-элементной модели соответствует одна нагрузка при определении РСУ.

Учтем вышеизложенные рекомендации и сформируем следующую таблицу сейсмических нагружений:

Сформируем следующую таблицу сейсмических нагружений:

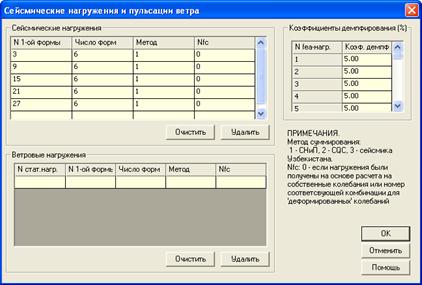

Рисунок 5.16 – Сейсмические нагружения

5.5.5 Анализ реакций свай
