Содержание

Введение

Исходные данные к проектированию

1. Компоновка поперечной рамы

2. Сбор нагрузок на поперечную раму

3. Статический расчет поперечной рамы

3.1 Статический расчёт поперечной рамы

4. Расчёт и конструирование крайней колонны

4.1 Характеристики бетона и арматуры

4.2 Расчёт прочности надкрановой части колонны

4.3 Расчёт прочности подкрановой части колонны

4.4 Расчёт крановой консоли

4.5 Конструирование арматуры колонны

5. Расчёт и конструирование фундамента под крайнюю колонну

5.1 Определение геометрических размеров фундамента

5.2 Расчёт и конструирование арматуры фундамента

6. Расчёт и конструирование сегментной железобетонной фермы покрытия

6.1 Определение усилий в элементах фермы

6.2 Расчет верхнего пояса

6.3 Расчет нижнего пояса

6.4 Расчет элементов решетки

6.5 Конструирование элементов фермы

Список литературы

Введение

В последние пятьдесят лет в строительстве очень интенсивно стал применяться железобетон, как основной конструктивный материал для возведения зданий и сооружений различных типов. Прежде всего, это связано наличием у него ряда особенностей (прочность, долговечность, не подвержен коррозии как сталь и гниению как древесина, огнестойкость, устойчивость к агрессивной среде), которые и придают железобетону широкое применение в строительстве, как небольших зданий, так и особо важных объектах (плотины, сооружения оборонного назначения и др.). На сегодняшний день железобетон применяется в 80% строящихся зданий и сооружений.

В данном курсовом проекте рассчитаны и сконструированы основные несущие конструкции (колонна крайнего ряда, фундамент колонны и ферма покрытия) одноэтажного, двухпролётного промышленного здания.

Исходные данные к проектированию

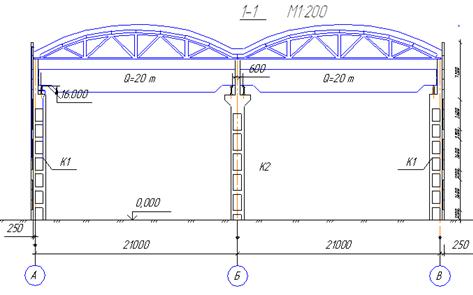

1. Конструктивная схема здания:

2. Геометрические характеристики объекта:

- общая протяжённость здания K=132м

- пролет l1=27 м;

- шаг колонн s=12м;

- высота от нулевой отметки до верха головки подкранового рельса Нр=14м.

3. Тип стропильной фермы кровли – сегментная ферма

4. Расчётное сопротивление грунта под подошвой фундамента Rгр =3,6∙10-1МПа.

5. Грузоподъёмность мостового крана – Q=50т.

6. Место строительства – г. Екатеренбург.

1. Расчёт и конструирование ограждающих конструкций

Определение габаритных размеров элементов здания

Колонна крайнего ряда

Определяем полную высоту колонны по следующей формуле:

H0=H1+ H2 , (1.1.1)

где, H1 – высота нижней части колонны от обреза фундамента до верха подкрановой консоли, определяемая по формуле (1.1.2):

Н1= Нр – (hп.б. + hр) + hоф, (1.1.2)

где, Нр =14 м – высота до верха рельса до обреза фундамента;

hоф=150 мм – расстояние о т нулевой отметки до отметки обреза фундамента;

hп.б – высота подкрановой балки, принимаемая при шаге колонн 12м равной 1,4 м;

hр- высота подкранового рельса, принимаем равной 150мм;

Н2 –высота верхней части колонны, определяемая как сумма высот подкрановой балки, рельса, габаритного размера мостового крана, а также необходимым нормативным зазором между краном и стропильной системой.

H2=Hcr + (hп.б. + hр) + c

Hcr =3150мм – высота крана (прил.1 [3]);

с – нормированный зазор между краном и стропильной фермой, принимаем с=150мм;

Высота нижней части колонны:

Н1=14 – (1,4 +0,15) +0,15 = 12,3 м

Высота верхней части колонны:

H2= 3,15+ (1,4 +0,15) +0,15 = 4,85 м

Полная высота колонны крайнего ряда:

Hкр=12,3+4,85=17,15 м

Окончательно принимаем Hкр=18 м, что отвечает модулю кратности 1,2; при этом изменив высоту надкрановой части H2=5,7 м.

Привязку крайних колонн к разбивочным осям здания при шаге 12 м принимаем 250мм, т.к высота колонны >16 м . Соединение стропильных конструкций с колоннами выполняем путём сварки закладных деталей и в расчётной схеме поперечной рамы считаем его шарнирным.

Принимаем согласно грузоподъёмности мостового крана 50т и полной высоты крайней колонны сквозное сечение колонны, для средней колонны принимаем сквозную двухветвевую колонну.

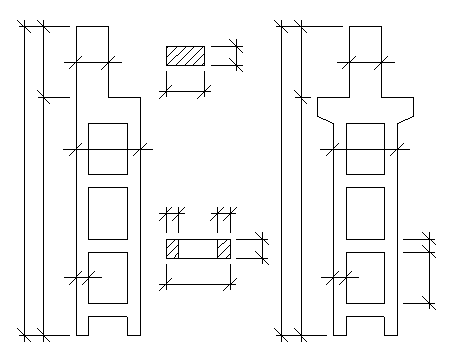

Размеры сечения колонн устанавливаем с учетом обеспечения необходимой жесткости колонн:

Крайняя колонна: Средняя колонна:

(мм); (мм);

;

b=380мм

(мм);

;

(мм);

(мм);

(h1=[1/10…1/14]H1).

Ввиду того, что проектируемое промышленное здание имеет протяжённость 132 м выше чем максимально допустимый размер температурного блока (60м; 72м), то в выбранном объекте необходимо устройство температурных швов. Из условия необходимость устройства температурных швов разбиваем здание на 2 температурных блока размерами 66 м. Си 48 м. необходимость устройства температурных швов разбиваем здание на 3 температурных блока размерами 60перечной разбивочной

Поперечный температурный шов выполняем на спаренных колоннах, при этом ось температурного шва совмещаем с поперечной разбивочной осью, а оси колонн смешаем с разбивочной оси на 500мм.

Расстояние от разбивочной оси ряда до оси подкрановой балки принимаем равной λ=750мм (для кранов с грузоподъёмностью до 50т)

Пролет мостового крана:

Lк=l – 2L1=27000-2∙750=25500мм.

2. Сбор нагрузок на поперечную раму ОПЗ

Постоянные нагрузки на ригель рамы от веса кровли, стропильных балок принимаются обычно равномерно распределенными по длине ригеля.

Постоянные нагрузки зависят от типа покрытия, которое может быть тяжелым или легким, утепленным или не утепленным. Покрытие состоит из сборных железобетонных плит, опирающихся непосредственно на балки, пароизоляции, теплоизоляционного слоя, водоизоляционного ковра, защитного слоя. Толщина теплоизоляционного слоя принята без теплотехнического расчета в зависимости от расчетной зимней температуры наружного воздуха.

Все нагрузки подсчитываются с учетом коэффициента надежности по назначению (γн = 0,95 для большинства промышленных зданий).

Определение постоянной нагрузки от покрытия, стенового ограждения и от собственной массы конструкций

Постоянная поверхностная распределенная нагрузка от покрытия, включая собственный вес железобетонных конструкций шатра определенная в таблице 1.

Таблица 1

Постоянная поверхностная распределенная нагрузка от покрытия
