натяжение арматуры производится механическим способом на упоры с применением инвентарных зажимов.

Ненапрягаемая арматура класса А-III Ø 10-40 мм

(; ; ).

Затяжка относится к конструкциям 3-й категории трещиностойкости. Прочность бетона к моменту отпуска натяжных устройств (передаточная прочность) принимается .

6.2 Расчетный пролет и нагрузки

Расчетный пролет арки

,

где а - расстояние от торца арки до точки опирания на колонну. Расчетная постоянная нагрузка на 1 м с учетом веса арки

Расчетная временная нагрузка при , для г. Севастополя

6.3 Геометрические характеристики и усилия в сечениях арки

Арку рассчитываем как двухшарнирную с затяжкой. Из соображений унификации блоков ось арки выполняем по круговому очертанию.

Варианты загружения и статическая схема арки приведены на Рис.6.1.

а)

б)

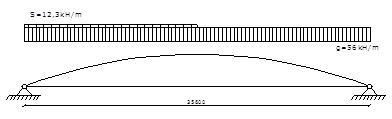

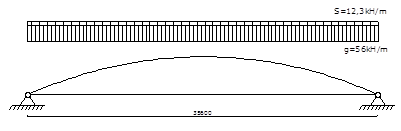

Рис.6.3.1 Варианты нагружения арки:

а - сплошная нагрузка; б - односторонняя снеговая нагрузка.

Находим геометрические характеристики арки согласно рис.3.3.2

Радиус круговой оси:

м,

где - стрела подъема, принятая равной примерно 1/9 пролета, то есть 3,97 м;

Центральный угол

25°8´≈25°

Длина арки м,

Арку разбиваем на 10 равных частей (дуге 0,1части соответствует угол =5°)

и определяем горизонтальные ординаты сечений по формулам:

; , где

Величина у6 соответствует длине стрелы подъёма f. Результаты вычислений приведены в таблице 6.3.

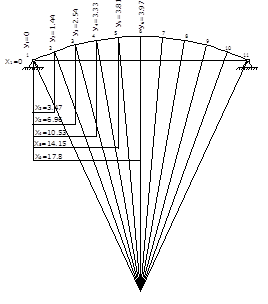

Рис.6.3.2 Схема геометрических характеристик арки.

Таблица 6.3. К определению значений х и у.

Предварительно задаемся площадями сечений арматуры в арке и в затяжке, а так же вычисляем геометрические характеристики их сечений.

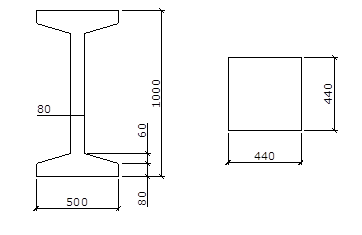

Рис.6.3.1 Сечение блока арки.

Принимаем с округлением .

Отношение модулей упругости для арки .

Тогда площадь приведенного симметричного армированного сечения арки

Момент инерции приведенного сечения при расстоянии до центра тяжести

Радиус инерции приведенного сечения
