Постоянные нагрузки

Масса сборной предварительно напряженной арки .

Масса балки покрытия

Расчетная нагрузка на колонну от покрытия:

Расчетная нагрузка от веса подкрановой балки 114,7 кН и подкранового пути 1,5 кН/м на колонну.

Нагрузка от веса керамзитобетонных панелей (; )

Снеговая нагрузка для г. Севастополь (I снеговой район)

Крановые нагрузки.

Расчетное максимальное давление на колонну от двух сближенных кранов определяют по линии влияния давления на колонну (Рис.3.1) и коэффициентом надежности по нагрузке , по нагрузке .

Рис 3.2.1 Установка крановой нагрузки в невыгодное положении и линия влияния давления на колонну.

Нормативная горизонтальная нагрузка на одно колесо

,

где - масса крана,

- масса подкрановой тележки.

Расчетная тормозная горизонтальная нагрузка на колонну от двух сближенных кранов

Горизонтальная сила от поперечного торможения крана приложена к колонне на уровне верха подкрановой балки на отметке 13,1м.

Ветровая нагрузка.

Скоростной напор ветра на высоте 10м над поверхностью земли для III района г. Севастополь

Аэродинамический коэффициент с наветренной стороны с=0,8,с заветренной с=-0,6.

Коэффициент надежности по нагрузке .

Ветровую нагрузку в пределах высоты колонны до отметки 10м принимаем равномерно распределенной, а от отметки 10м принимаем с учетом изменения напора по высоте при среднем значении коэффициента увеличения скоростного напора ветра согласно табл.3.2

Табл.3.2.2

Нагрузка от ветра с подветренной стороны:

Отметка 10,0м ;

Отметка 10,7м ;

Отметка 12,5м ;

Отметка 16,2м ;

Отметка 21,2м ;

Нагрузка от ветра с заветренной стороны:

Отметка 10,0м ;

Отметка 16,2 м ;

Отметка 21,2м ;

Нагрузка от ветра с подветренной стороны:

Отметка 10,0м ;

Отметка 16,2 м ;

Отметка 21,2м ;

Нагрузка от ветра с заветренной стороны:

Отметка 10,0м ;

Отметка 10,7м ;

Отметка 12,5м ;

Отметка 16,2м ;

Отметка 21,2м ;

Выполняем расчет от различных загружений каркаса. Составляем таблицу сочетаний усилий в соответствии с ДБН “Нагрузки и воздействия" 1.2-2-06 и нормами на проектирование ж. б. конструкций.

Получив всю информацию о напряженно-деформированной состоянии всех элементов расчетной схемы, переходим к конструированию колонны.

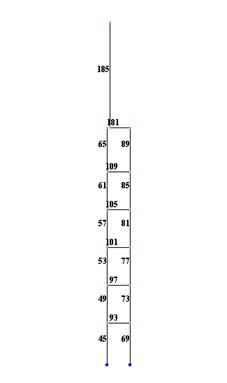

Рис.3.2.8 Расчетная схема колонны.

4. Расчет и конструирование колонны по оси Б

Расчет и конструирование колонны проводим в ПК “Лира" приложение “Лир-АРМ"

Задаемся типами материалов колонны:

Бетон тяжелый класса В 20, подвергнутый тепловой обработке при атмосферном давлении, Rb=11,5 МПа; Rbt=0,9 МПа; Eb=27×103 МПа (СНиП 2.03.01-84, табл.13 и 18). Арматура класса А-III, d>10 мм, RS=RSC=365 МПа, ES=2×105 МПа. Поперечная арматура класса А I, RS=225 МПа, RSw=175 МПа, Es=2.1×105 МПа (СНиП 2.03.01-84, табл.22 и 29).

Производим расчет и получаем требуемые площади арматуры.

Рис.4.1 Расчетная схема колонны.

4.1 Конструирование

Рис.4.1.1 Армирование надкрановой и подкрановой части колонны.

Рис.4.1.2 Армирование сечений колонны.

5. Проектирование фундамента под колонну по оси Б

5.1 Сведения о материалах

Условное расчетное сопротивление грунта R0=0,22 МПа. Глубина заложения фундаментов по условиям промерзания грунтов Н1=1,65 м.

Определение глубины заложения фундамента в зависимости от глубины промерзания грунта основания:

,

где: - коэффициент, принимаемый для Крыма равным 0,7;
