– ширина тормозной балки или ремонтной площадки (равна 1,5 м);

– нормативная нагрузка на тормозную балку ().

– коэффициент сочетания воздействия кранов.

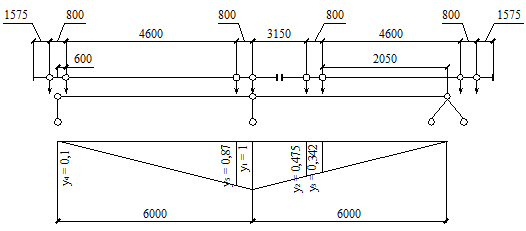

Схема загружения при нахождения крановой нагрузки.

Рис. 2.4.

От вертикальных крановых нагрузок возникают сосредоточенные моменты, которые определяются по формулам:

где– эксцентриситет приложения вертикальной нагрузки от кранов.

Расчетное горизонтальное давление на колонну:

,

где – нормативная величина силы поперечного торможения крана. Для кранов с гибким подвесом груза величина определяется по формуле:

,

где Q – грузоподъемность крана;

GТ – вес тележки крана.

2.5 Ветровая нагрузка

В соответствии с обозначениями (рис. 2.2.) величины ветровой нагрузки определяются по формулам:

где – коэффициент надежности по нагрузке (= 1,4);

– нормативное значение ветрового давления в зависимости от района строительства [4] (в данном случае = 0,38 для III р-на);

С – аэродинамический коэффициент активного давления ветра, С = 0,8;

С3 – аэродинамический коэффициент отсоса ветра, С3 = 0,6;

k – коэффициент, учитывающий возрастание скоростного напора ветра по высоте.

В данном случае, берется из таблицы для типа местности А.

А11, А12 – заштрихованные площади на эпюрах ветрового давления (рис. 2.5.) для активного давления и отсоса соответственно.

Сооружение считается расположенным в местности данного типа, если эта местность сохраняется с наветренной стороны сооружения на расстоянии 30×h – при высоте сооружений h до 60 м и 2 км – при большей высоте.

Схемы действия ветровой нагрузки на раму: расчетная и эквивалентная.

Рис. 2.5.

Нахождение величин qi (рис. 2.5.) для определения А11, А12 следует вычислять по формулам, подставляя вместо k соответствующие значения из табл. 2 [5]. Промежуточные значения k находятся интерполяцией.

;
