Максимальный изгибающий момент в траверсе:

.

Максимальная поперечная сила в траверсе с учетом усилия от кранов возникает при комбинации усилий (1, 2, 7) М = -151,8 кН·м; N = -353,8 кН :

.

Коэффициент k = 1,2 учитывает неравномерную передачу усилия .

.

4.4 Расчет и конструирование базы колонны

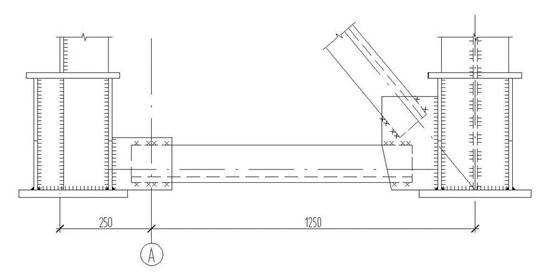

Ширина нижней части колонны превышает 1 м, поэтому проектируем базу раздельного типа (рис. 4.4.).

База колонны.

Рис. 4.4.

Расчетные комбинации усилий в нижнем сечении колонны (сечение 4-4):

1) N1 = -1489,2 кН; M1 = -725,6 кНм (для расчета базы подкрановой ветви);

2) N2 = -508,0 кН; М2 = 827,5 кНм (для расчета базы наружной ветви).

Усилия в ветвях колонны определим по формулам:

В подкрановой ветви:

.

В наружной ветви:

.

База наружной ветви. Требуемая площадь плиты.

,

(бетон М150).

По конструктивным соображениям свес плиты должен быть не менее 4 см.

Тогда , принимаем В = 40 см.

,

принимаем Lтр = 30 см.

.

Среднее напряжение в бетоне под плитой

.

Из условия симметричного расположения траверс относительно центра тяжести ветви расстояние между траверсами в свету равно:

,

при толщине траверсы 12 мм .

Определяем изгибающие моменты на отдельных участках плиты:

Участок 1 (консольный свес ):

;

Участок 2 (консольный свес ):

;

Участок 3 (плита, опертая на четыре стороны ):

;

Участок 4 (плита, опертая на четыре стороны

):

.

Принимаем для расчета .

Требуемая толщина плиты:

,

R = 235 МПа = 23,5 кН/см2 для стали С255 толщиной 18-40 мм.

Принимаем (3 мм припуск на фрезеровку).

Высоту траверсы определяем из условия размещения шва крепления траверсы к ветви колонны. В запас прочности все усилие в ветви передаем на траверсы через 4 угловых шва. Сварка полуавтоматическая проволокой марки Св-08А, d = 1,4 2 мм.

Требуемая длина шва определяется по формуле:

Принимаем

Расчетные характеристики:

прикрепления рассчитываем по металлу шва, принимая катет угловых швов .

.

Проверяем допустимую длину шва:

.

Требования к максимальной длине швов выполняется. Крепление траверсы к плите принимаем угловыми швами .

Проверяем прочность швов:

.

Швы удовлетворяют требованиям прочности. При вычислении суммарной длины швов с каждой стороны шва не учитывалось по 1 см на непровар.

Приварка торца колонны к плите выполняется конструктивными швами , так как эти швы в расчете не учитывались.

4.5 Расчет траверсы

.

Максимальный изгибающий момент:

.

Максимальная поперечная сила:

.

, .

Нормальные напряжения возникающие траверсе:

.

Касательные напряжения возникающие в траверсе:

.

4.6 Расчет анкерных болтов

Для расчёта анкерных болтов принимаем комбинацию нагрузок, дающую наибольший момент при минимальной силе.

Комбинации усилий для расчёта анкерных болтов в сечении 4-4:

M=827,5 кНм, N=508 кН,

Суммарное усилие во всех анкерных болтах, приходящихся на одну ветвь колонны:

;

;
