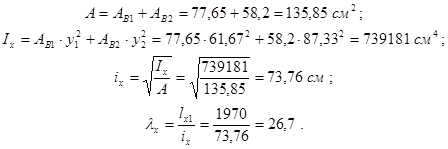

3 Проверка устойчивости колонны в плоскости действия момента как единого стержня

Проектирование металлического каркаса
Рефераты >> Строительство >> Проектирование металлического каркаса

Усилие сжатия в раскосе:

где (угол наклона раскоса, см. рис. 4.1.).

Задаемся;.

Требуемая площадь раскоса:

.

R = 240 МПа = 24 кН/см2 (фасонный прокат из стали С245);

(сжатый уголок, прикрепляемый одной полкой).

Элемент сечения	Угол поворота	Зеркально

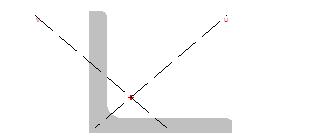

Уголок равнополочный по ГОСТ 8509-93 L80x10

Габариты сечения 79.9 x 79.9 мм

Геометрические характеристики сечения

	Параметр	Значение
A	Площадь поперечного сечения	15.14	см2
	Угол наклона главных осей инерции	45.0	град
Iy	Момент инерции относительно центральной оси Y1 параллельной оси Y	88.538	см4
Iz	Момент инерции относительно центральной оси Z1 параллельной оси Z	88.538	см4
It	Момент инерции при свободном кручении	4.606	см4
iy	Радиус инерции относительно оси Y1	2.418	см
iz	Радиус инерции относительно оси Z1	2.418	см
Wu+	Максимальный момент сопротивления относительно оси U	24.727	см3
Wu-	Минимальный момент сопротивления относительно оси U	24.727	см3
Wv+	Максимальный момент сопротивления относительно оси V	11.206	см3
Wv-	Минимальный момент сопротивления относительно оси V	13.133	см3
Wpl,u	Пластический момент сопротивления относительно оси U	39.179	см3
Wpl,v	Пластический момент сопротивления относительно оси V	19.952	см3
Iu	Максимальный момент инерции	139.879	см4
Iv	Минимальный момент инерции	37.197	см4
iu	Максимальный радиус инерции	3.04	см
iv	Минимальный радиус инерции	1.567	см
au+	Ядровое расстояние вдоль положительного направления оси Y(U)	1.633	см
au-	Ядровое расстояние вдоль отрицательного направления оси Y(U)	1.633	см
av+	Ядровое расстояние вдоль положительного направления оси Z(V)	0.74	см
av-	Ядровое расстояние вдоль отрицательного направления оси Z(V)	0.867	см
yM	Координата центра тяжести по оси Y	17.097	см
zM	Координата центра тяжести по оси Z	-2.347	см
