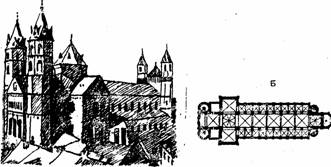

Рисунок 2.

Собор в Вормсе (ХI - ХIV вв:а) общий вид, б) план

В ХIII - начале XV вв. готическая архитектура распространилась в другие страны Европы, приобретя в каждой из них национальные особенности.

Одним из самых глазных достижений готического зодчества являются конструкции базиликальных храмов (рис. 2).

Отличительными элементами конструкций готических культовых построек являются вертикальные опоры сводов с вынесенными наружу контрфорсами, наклонные элементы в виде полуарок, соединяющих опоры сводов с контрфорсами — аркбутаны и арочные ребра сводов - нервюры (рис. 3).

Рисунок 3.

Конструкции и архитектурные детали готической архитектуры

а,б,в,д) фрагменты интерьера и бокового фасада, разрез, план собора в Реймсе (ХIII в.) г) кладка стены с забутовкой; е) стрельчатый крестовый свод, ж) нервюры свода, и) возведение свода по деревянным кружалам, к) окно-роза; л) схема распределения распора; м) профили нервюр; н) двухпролетный аркбутан; п) окно бокового фасада.

Для возведения зданий использовался местный природный камень, а в северной Германии, Нидерландах, некоторых районах Ломбардии и Южной Франции - также и кирпич. Деревянные конструкции получили широкое применение в массовом типе так называемого "фахверкового" жилого дома.

Глава 2. Особенности строительства средневековых замков.

Замок определяется как укрепленное жилище феодала, включающее, как правило, комплекс необходимых служб. В течение всего средневековья структура укрепленного замка менялась. К началу X века сложился характерный для Западной Европы тип строений такого рода - донжон, берущий начало oт латинского domineon - жилища владельца поместья. Структура, которого включала поэтапные линии защиты, что характерно для большинства подобных объектов. Внутри нижнего двора помещались различные хозяйственные и культовые строения. Все эти объекты, как и расположенная выше на насыпном холме жилая башня владельца замка, были обнесены мощным дубовым частоколом с системой подъемного моста. Весь комплекс, состоявший из нижнего и верхнего укрепления, был дополнительно защищен руслом реки или наполненным водой рвом, а сами хозяйственная и сеньоральная части соединялись разводным деревянным мостом, который при необходимости легко убирался, превращая жилище владельца в абсолютно независимый участок обороны, доминирующий над нижним (передовым) укреплением. Структура самого донжона - основного жилища - также должна была обеспечить его неприступность и являлась главным узлом обороны замка[2].

Донжон был замком в замке. Он вмещал все без исключения помещения и обстановку, необходимые их именитым владельцам. В оборонительном сооружении находились жилые и представительские помещения, часовня, колодец (источник), туалеты, камины, складские и оружейные помещения. Во второй половине XII века возникает (в связи с необходимостью большего гарнизона для лучшего подчинения окружающих земель и защиты самого замка, а также увеличения самого жилья) потребность владельцев замков в увеличении количества жилых и представительских помещений. Прежняя планировка башни уже не удовлетворяла новым запросам феодалов. Результатом этого становится сооружение дворцовых комплексов рядом с прежним донжоном внутри защитного комплекса стен. Дворец развивался от простого целесообразного жилища до репрезентативного строения на исходе XII-XIII вв. С рыцарским залом на верхнем этаже он продолжил традиции ранних замков с их маленькими представительными залами. Среди расположенных по периметру строений крепостного двора дворец занимает главенствующее положение. Крепостная часовня так же была необходимым сооружением, алтарь которой обычно размещался в экседрах, перекрытых конхами. Отдельно стоящие часовни (как правило в немецких дворцовых типах замков) представляли собой небольшие прямоугольные сооружения иногда даже без выступающих апсид.

К концу XII века дворец становится самым значительным сооружением замка. В зал обычно вела широкая парадная лестница, а сдвоенные оконные проемы самого зала тянулись, образуя аркаду вдоль всей продольной стены. Здание дворца обычно пристраивалось вплотную к донжону своей торцовой частью, образуя с ним единое целое. Связь между объектами осуществлялась обычно на уровне второго этажа, что обеспечивало большую безопасность его обитателей. Если был еще и третий этаж, то в нем располагались отапливаемые жилые помещения меньшего размера (кеменаты - от cammata, камин), при условии, что таких помещений не было во втором этаже или в пристроях. Подсобные здания для слуг, гарнизона и конюшни строились отдельно друг от друга либо во дворе замка, либо в предназначенных для этого местах внутри обводных стен. В строительстве замков была применена хорошо известная с римских времен планировка укрепленного лагеря -кастелла (лат. castellum), который был выгоднее прежней замковой структуры (донжона), вмещавшей меньшее количество ратников.

В основе новой схемы замка лежало просторное внутреннее подворье, окруженное жилыми крыльями, вплотную примыкающими к окружной крепостной стене с угловыми башнями. В результате возник укрепленный дворец вокруг просторного внутреннего двора с большим количеством жилых и служебных помещений. Личные покои и часовня владельца обычно находились на втором этаже одного из крыльев дворца. На первом этаже и в угловых башнях размещались различного рода хозяйственные службы и гарнизон замка. Старейшие замки, совмещающие новую кастельную и более старую донжонную структуру, возникают уже в середине XIII века в Савойе, и их развитие завершается при Филиппе Августе (1180-1223 гг.), С середины XIII века начинается строительство замков с чисто кастельной структурой.

В Германии, из двух главных элементов - сторожевой башни и дворца (имперского пфальца с представительными, жилыми, хозяйственными, культовыми помещениями), развивается ведущая структура феодального замка, его главными элементами в дальнейшем также будут и крепостные стены. Структура замка немецкого вида включала основное здание с представительным залом на втором этаже со стороны двора. На первый этаж, обычно наполовину утапливаемый относительно уровня надворья, попадали по спускающейся вниз лестнице. В зале, расположенном на втором этаже, устраивался ряд спаренных окон, составляющих нередко целую галерею. Планировка дворца всегда следовала конфигурации местности и была иррегулярной. Подобная планировка обычно лежала и в основе различных производных вариантов немецкого вила дворцового замка, где главное место отводилось укрепленному дворцу, выполнявшему основную оборонительную, жилую и хозяйственную функции. Таким образом, в течение примерно трех веков (с середины X до середины XIII века) в основном сложились структуры оборонных замков: донжона, смешанного или переходного кастелла, дворцового или немецкого.
