Раздача нефтепродуктов. В начале линии выдачи в резервуаре на патрубке топливоподачи должен быть обратный клапан, обеспечивающий удержание столба нефтепродукта при неработающем насосе ТРК. На выходе из резервуара в технологическом колодце линия выдачи имеет запорную арматуру (шаровый кран).

Кран шаровый устанавливается для обеспечения перекрытия линии выдачи или проведения регламентных работ.

Трубопроводы выполнены из металла и пластиковые одностенные, которые прокладываются в лотках подземно.

Пространство между трубами в лотках и технологических шахтах под ТРК предусматривается заполнить негорючим материалом -песком с уплотнением в целях исключения образования взрывоопасных газовоздушных смесей.

Крышки, соединение фланцев, патрубков, и т.д., расположенных на топливном оборудовании АЗС, оборудуются прокладками, выполненными из неискрообразующих материалов, устойчивых к воздействию нефтепродуктов и окружающей среды, и соединяются с обеспечением герметичности. Крышки, заглушки, которые открываются при эксплуатации АЗС, выполняются из не искрообразующих материалов.

Трубопроводы и арматура. Все трубопроводы должны быть выполнены:

· для топливоналива из металла , прокладываемые в футлярах только со сварными соединениями , в технологических колодцах- соединяются с резервуарным оборудованием на фланцах с шип-пазом с бензостойкими прокладками.

· для топливоподачи – в технологических колодцах – из металла, за пределами технологических колодцев – из пластика в ж.б. лотках.

Санитарно - технические устройства и первичные средства пожаротушения. Расход воды на наружное пожаротушение обеспечивается из существующих пожарных гидрантов на наружных коммунальных сетях водопровода.На площадке АЗС предусмотрены первичные средства пожаротушения:

· огнетушители порошковые ОП-250;

· огнетушители углекислотные ОУ-5;

· огнетушители химические пенные ОВП-10;

· ящики с песком по 0,5 м 3;

· лопаты железные;

· кошма войлочная или полотно асбестовое 1х1,5 м;

· предусмотрено отключение вентиляции и тепловой завесы при пожаре.

Проектом предусматривается площадка для установки первичных средств пожаротушения, расположенная у здания сервисного обслуживания водителей и пассажиров.

Одноэтажное здание АЗС. Степень огнестойкости здания сервисного обслуживания водителей и пассажиров - II.

Рабочая зона оператора предусматривается для расчетов с клиентами, а также установки пульта управления и контроля при работе АЗС.

Все двери открываются по пути эвакуации.

11. ОХРАНА ТРУДА И ТЕХНИКА БЕЗОПАСНОСТИ

11.1 Охрана труда и техника безопасности при эксплуатации

При эксплуатации АЗС необходимо строго соблюдать РД 153-39.2-080-01 «Правила технической эксплуатации автозаправочных станций», а также требования пожарной безопасности НПБ-111-98*.

Учитывая, что при заправке автозаправочных средств происходит постоянное выделение паров легковоспламеняющихся жидкостей, а также бывают случайные разливы этих жидкостей, что может привести к возникновению пожаров, проектом предусматривается:

· твердое покрытие площадок АЗС;

· применение герметизированного технологического оборудования;

· оборудование резервуаров устройствами, исключающим проникновение искр и пламени в резервуар во время технологических операций слива и отпуска нефтепродуктов;

· применение электрооборудования в соответствии с требованиями взрывопожаробезопасности;

· заземление металлических частей электрических устройств для предотвращения разрядов статического электричества;

· применение светильников и вида прокладки проводов соответствующих классу сооружений и помещений;

· оборудование вентиляцией помещений здания АЗС и очистных сооружений;

· выполнение заземляющего устройства;

· устройство молниезащиты сооружений.

В составе здания АЗС запроектированы санитарно-бытовые помещения в соответствии со СНиП.

11.2 Охрана труда и техника безопасности при строительстве

Проектируя безопасную организацию монтажа конструкций, определяем размеры опасных зон, место расположения крана и схему его движения. Последовательность технологических операций при выполнении монтажных работ должна исключать выполнение работ, связанных с нахождением рабочих в одной секции на этажах, над которыми производится перемещение, установки и временное закрепление элементов здания. К зонам постоянно действующих опасных производственных факторов следует относить зоны вблизи от неизолированных токоведущих частей электроустановок, вблизи от не огражденных перепадов по высоте на 1,3 м. и более, в местах перемещения машин и оборудования или их частей рабочих органов, в местах, над которыми происходит перемещение грузов грузоподъемными кранами. К зонам потенциально действующих опасных производственных факторов следует относить участки территории вблизи строящихся сооружений, над которыми происходит монтаж конструкций или оборудования.

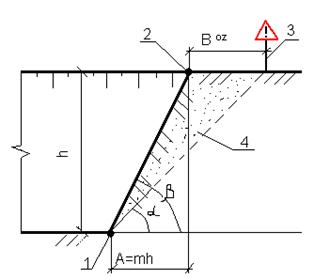

При разработке выемки опасной зоной следует считать призму обрушения грунта, определяемую углом естественного откоса грунта и углом наибольшей допустимой крутизны (рисунок 1).

Рис 1. Граница опасной зоны при разработки выемки

1-нижняя бровка выемки; 2- верхняя бровка выемки; 3-граница опасной зоны; 4-призма обрушения; альфа-угол естественного откоса грунта; бетта- угол допустимой крутизны грунта откоса грунта; А-заложение; m-показатель откоса.

Место работы машин должно быть определено так, чтобы было обеспечено пространство достаточное для обзора рабочей зоны и маневрирования. Перемещение, установка и работа машин вблизи выемок, котлованов с неукрепленными откосами разрешается только за пределами призмы обрушения грунта.

Средства защиты должны обеспечивать высокую степень защитной эффективности и создавать оптимальные условия для трудовой производительности. Применять средства защиты следует в тех случаях, когда не может быть обеспечена работа другими способами. Выбор средств защиты в каждом отдельном случае должен осуществляться с учетом требований безопасности и безвредности для данного процесса или вида работ.

Рабочие перед началом работ должны получить от руководителя работ инструктаж по правилам пользования средствами защиты и правилам проверки пригодности их к применению. По окончании работ рабочий, пользующий средствами индивидуальной защиты, должен протереть их, очистить от пыли и грязи, и сдать в установленные места хранения или оставить в шкафчике на рабочем месте.

11.1.1 Указания по производству работ.Предварительное складирование конструкций на приобъектных складах допускается только при соответствующем обосновании. Приобъектный склад должен быть расположен в зоне действия монтажного крана.

12. ИНЖЕНЕРНО-ТЕХНИЧЕСКИЕ МЕРОПРИЯТИЯ ГРАЖДАНСКОЙ ОБОРОНЫ (ГО). МЕРОПРИЯТИЯ ПО ПРЕДУПРЕЖДЕНИЮ ЧЕРЕЗВЫЧАЙНЫХ СИУАЦИЙ (ЧС)

Автозаправочная станция в особый период прекращает работу, поэтому мероприятия по укрытию обслуживающего персонала АЗС не предусматривается.
