Таблица 4.9. Вычисление осадки основания
|
Номер слоя (i) |
№ИГЭ |
σzрв, кПа |
σzрн, кПа |
σzрi кПа |
hi, м |
Ei, кПа |
Si, м |
|
1 |
4 |
261.00 |
214.02 |
237.51 |
0.5 |
60000 |
0.00158 |
|
2 |
4 |
214.02 |
143.55 |
178.79 |
0.5 |
60000 |
0.00119 |
|
3 |
4 |
143.55 |
101.79 |
122.67 |
0.5 |
60000 |
0.00082 |
|
4 |
4 |
101.79 |
78.30 |
90.05 |
0.5 |
60000 |
0.0006 |
|
5 |
4 |
78.30 |
62.64 |
70.47 |
0.5 |
60000 |
0.00047 |
|
6 |
4 |
62.64 |
52.20 |
57.42 |
0.5 |
60000 |
0.00038 |
|
7 |
4 |
52.20 |
44.37 |
48.29 |
0.5 |
60000 |
0.00032 |
|
8 |
4 |
44.37 |
39.15 |
41.76 |
0.5 |
60000 |
0.00028 |
|
9 |
4 |
39.15 |
33.93 |
36.54 |
0.5 |
60000 |
0.00024 |
|
10 |
4 |
33.93 |
28.71 |
31.32 |
0.5 |
60000 |
0.00021 |
|
Итого |
0.0061 |
Таким образом, осадка основания составила 6,1 мм.

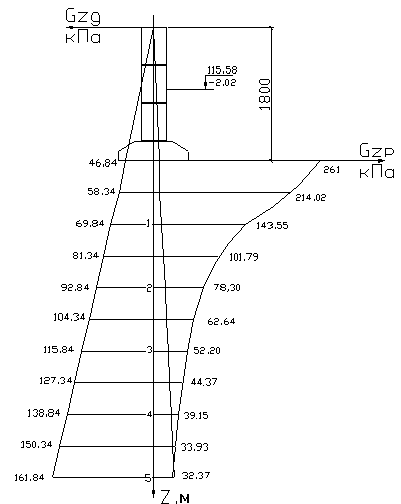

Рис. 4.8. Схема определения вертикальных напряжений в линейно деформируемом полупространстве
3.4 Расчет каменных конструкций здания
3.4.1 Расчет простенка на вертикальную нагрузку
Так как стена здания многослойная и состоит из четырех слоев, один из которых слой утеплителя из минераловатных плит то этот слой в расчете несущей способности не учитывается. Отдельные слои стены соединены между собой жесткими связями. Жесткими называются связи, если при любом теплоизоляционном слое расстояние между осями вертикальных диафрагм из тычковых рядов кирпичей, соединяющих конструктивные слои не превышает 120 см и 10h, где h – толщина более тонкого конструктивного слоя.
При приведении сечения стены к одному материалу толщина слоев принимается фактической, а ширина слоев по длине стены определяется исходя из соотношения расчетных сопротивлений R и коэффициентов использования прочности т слоев по формуле
bred = bmiRi/(mR),

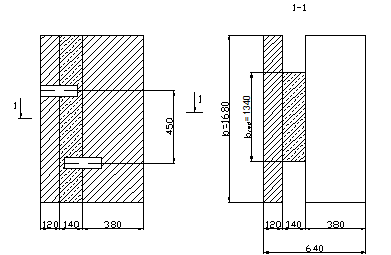

3.9 Конструкция трехслойной стены и ее расчетное сечение
где bred – приведенная ширина слоя; b – фактическая ширина слоя; R=1.3МПа и m=1‑расчетное сопротивление и коэффициент использования прочности основного несущего слоя, к которому приводится сечение Ri =1.3МПа и mi=0.8 – то же, для любого другого слоя.
bred = 168 *1,3*1/(1,3*0,8) = 134 см
Площадь приведенного сечения 1,34*0,12+1,68*0,38 = 0,8м2
В результате приведения получается, как правило, тавровое сечение с полкой в сторону основного слоя.
Коэффициенты использования прочности слоев в многослойных стенах т и тi приведены в табл. 44, а в стенах с облицовкой табл. 45 [6].
Вес 1 м2 стены толщиной 640 мм, состоящий из веса кладки равен:
