• DVD-5, 12cм, 4.7 Гб данных или свыше 2 часов видео, один слой на одной стороне.
• DVD-9, 12cм, 8.5 Гб данных или около 4 часов видео, два слоя на одной стороне.
• DVD-10, 12cм, 9.4 Гб данных или около 4.5 часов видео, на обеих сторонах по одному слою.
• DVD-14 12cм, 13.24 Гб данных или около 6.5 часов видео, два слоя на одной стороне, один слой на другой.
• DVD-18 12cм, 17 Гб данных или более 8 часов видео, на обеих сторонах по два слоя. Пока что дороги в производстве, и производятся довольно редко.

DVD Video.

DVD Video это формат хранения цифрового видео на диске DVD. Это то, что обычно под DVD и понимают.

Часть 1 – Техническая информация, связанная с дисками.

Видео на DVD.

Видео на DVD представлено в виде цифрового видеоизображения, сжатого по алгоритму MPEG-2. Формат - 25 кадров в секунду с разрешением 720 х 576 точек при глубине цвета 24-бит (PAL) или 30 кадров 720 х 480 х 24-бит (NTSC). Используется переменный битрейт, варьирующийся в зависимости от сложности сцены от 2.5 до 10.5 Мбит/c. Битрейт свыше 5.5 – 6 Мбит/с уже гарантирует отсутствие часто встречающихся на Video CD или Mpeg 4 квадратиков, однако еще больший битрейт бывает полезен для очень сложных сцен, например такие, как живописные пейзажи. Теперь о размерности изображения. Изображение может быть полноэкранным (отношение сторон 4:3 или 1.33:1), или широкоэкранным (отношение сторон 16:9 или 1.78:1 и более).

Полноэкранное изображение разделяют на «стандартное» (Standard 1.33:1) , то есть изначально писавшееся со стандартного телевизионного сигнала размерностью 4:3 и пансканированное (4:3 Pan & Scan). Это означает то, что исходное изображение было широкоформатным, но оно было обрезано по бокам и растянуто, и приведено к соотношению 4:3.

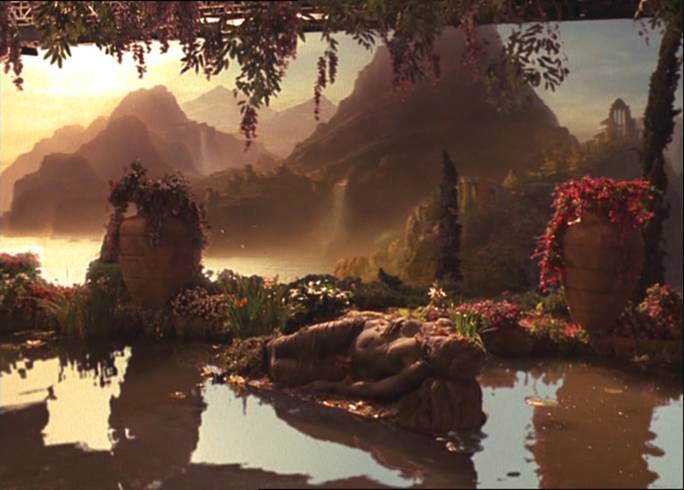

Полноэкранное пансканированное изображение.

Диск «Куда приводят мечты»

Широкоформатная картинка бывает разных размерностей. Это такие, как 1.78:1 (или 16:9), 1.85:1, 2.35:1 и, наконец, 2.85:1. По способу записи широкоэкранный сигнал бывает леттербоксным (Letterbox), и анаморфным (Anamorph). При записи леттербоксной картинки получают видеосигнал размерностью 4:3 в котором пустое место изначально заполнено черным цветом. Вполне понятно, что часть пикселов, которые могли содержать полезную информацию просто бездействуют (например, при записи картинки с размерностью 2.35:1 «бездельничают» 43 процента точек). Анаморфная картинка пишется по-другому. Изображение с мастер – ленты растягивается по вертикали (анаморфируется) до размерности 4:3 и в таком виде оцифровывается. При цифро-аналоговом преобразовании получившаяся картинка сжимается до получения изначальной размерности. Таким образом, используются все 100 % пикселей. Совершенно очевидно, что анаморф имеет наибольшее разрешение. Именно анаморфные DVD, что называется, забили последний гвоздь в крышку гроба LD.

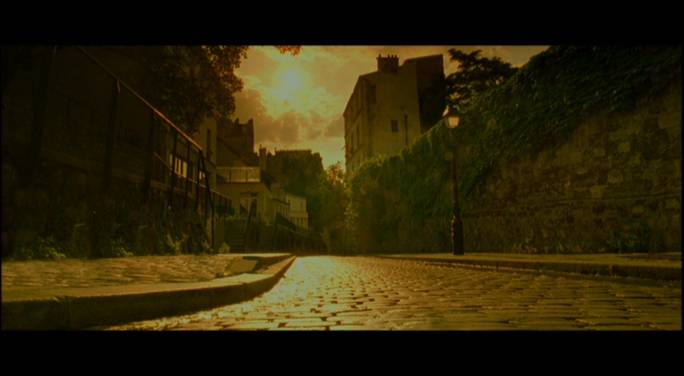

Широкоформатное анаморфное изображение размерностью 2,35:1

Диск «Амели»

Звук на DVD.

Звук на DVD дисках может быть записан в нескольких форматах.

PCM – Импульсно кодовая модуляция. Это тот же самый формат, в котором хранится звук на обычных Audio CD – 44.1 КГц , 16 бит, стерео и без какого либо сжатия. Битрейт 1440 кбит/с. Звук в таком формате хранится как правило на музыкальных дисках (диски с видеоклипами, концерты и.т.д.), то есть там где требуется высокая точность передачи звуковой картины.

Dolby Digital – этот формат появился в 1992 году вместе с фильмом «Возвращение Бэтмена». Формат предусматривает до 6-ти полностью дискретных звуковых каналов. До пяти полночастотных(20 Гц -20 кГц) каналов и один низкочастотный (3 Гц – 120 Гц) Low Frequency Effects канал для сабвуфера. Dolby Digital использует 18 битное кодирование каждого канала при частоте дискретизации в 48 кГц. На каждый канал может быть выделено от 64 до 96 кбит/с.

Важно понять то, что Dolby Digital может быть не только шестиканальным, но и даже монофоническим. Фактически Dolby Digital это просто формат хранения цифрового звука со сжатием. В DVD используются следующие конфигурации Dolby Digital:

1) Dolby Digital 2.0 – Типичный битрейт 192 кбит/c по 96 кбит/с на канал. В данном формате может быть записан монозвук для старых фильмов (левый и правый канал воспроизводят одно и то же), просто стерео (встречается редко, например на диске «Золото Маккены») или стерео с Dolby Surround сигналом.

2) Dolby Digital 4.0 – Типичный битрейт 320 кбит/c, по 96 кбит/с на левый и правый фронт и по 64 кбит/с на левый и правый тыл. Редкий формат (можно встретить на российском диске «Дракула).

3) Dolby Digital 5.0 – Типичный битрейт 320 кбит/c, по 64 кбит/с на каждый из пяти каналов (левый фронт, центр, правый фронт, левый и правый тыл, канал LFE отсутствует). Редкий формат (Можно встретить на американском диске «Водный мир».)

4) Dolby Digital 5.1 – Типичные битрейты 384 кбит/с, по 64 кбит/с на каждый из 6-ти каналов, и 448 кбит/c по 96 кбит/c на левый и правый фронт и по 64 кбит/c на все остальные каналы. Наиболее часто встречающийся формат.

5) Dolby Digital 6.1 EX – Типичный битрейт 448 кбит/c по 96 кбит/c на левый и правый фронт и по 64 кбит/c на все остальные каналы. В данном формате используется дополнительный фантомный тыловой центр, то есть матричный принцип кодирования, как и в Dolby Surround. Формат дебютировал в 1999 вместе с фильмом «Звездные войны: эпизод I». (Можно также встретить на российском диске «Летучие мыши» или на американском «Терминатор II: Ultimate DVD Edition»)

Отличительной чертой Dolby Digital можно назвать превосходную локализацию звуков. Однако, несмотря на то, что механизм сжатия более совершенен, чем, например у MP3 высокие коэффициенты сжатия (8 -12 раз) дают о себе знать при воспроизведении музыки…

Формат DTS разработала и внедрила в 1993 году одноименная фирма. Так как фирма обладала меньшими финансовыми возможностями чем, например Dolby Labs, данный формат, несмотря на более высокое качество (это будет показано ниже), был признан DVD форумом факультативным (тогда как Dolby Digital основным).

DTS использует 20 битное кодирование каждого канала при частоте дискретизации 48 кГц. На каждый канал выделяются 128 или 256 кбит/c, что дает лучшее качество за счет меньшего сжатия и лучшего механизма компрессии. Формат DTS используется в следующих конфигурациях:

1) DTS 5.1 – типичный битрейт 768 или 1536 кбит/с по 128 или 256 кбит/с на каждый из 6-ти каналов. Наиболее распространенная конфигурация.
