Навесные ШП устанавливают (навешивают) на стенах внутри зда­ний или сооружений. Встроенные ШП устанавливают в нишах стен. Прис­тавные ШП могут быть установлены как у стен, так и в нишах стен, при этом они опираются на поверхность пола.

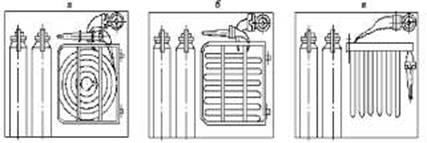

Схемы размещения комплектующих изделий в ШП и укладки рука­вов в кассете представлены на рисунке 1 [52] (3.8).

Установка запорных клапанов на внутреннем водопроводе зданий (сооружений) должна выполняться с соблюдением требований СНиП 2.04.01* и обеспечивать (3.10):

удобство охвата рукой маховичка клапана и его вращение;

удобство присоединения рукава и исключение его резкого перегиба при прокладывании в любую сторону.

удобство охвата рукой маховичка клапана и его вращение;

удобство присоединения рукава и исключение его резкого перегиба при прокладывании в любую сторону.

2.3.2. Технические требования

Пожарные шкафы должны изготавливаться по конструкторской до­кументации, утвержденной в установленном порядке (4.1).

При поставке ШП с комплектующими изделиями (ПК и огнету­шитель) последние должны соответствовать требованиям НД (4.2):

напорные пожарные рукава — ГОСТ Р 51049, НПБ 152;

соединительные головки — ГОСТ 28352, НПБ 153;

пожарные запорные клапаны — НПБ 154;

ручные пожарные стволы — НПБ 177;

переносные огнетушители — ГОСТ Р 51057, НПБ 155.

Пожарные шкафы комплектуются ПК с оборудованием, имеющим условные проходы 40, 50 или 70 мм (клапаны DN 40, 50 и 65), и рукавами диаметром 38, 51 и 66 мм соответственно. Длина рукавов 10, 15 или 20 м.

В качестве пожарных запорных клапанов допускается использовать запор­ные клапаны общепромышленного назначения, соответствующие требованиям

НПБ 154. Клапаны, изготовленные из чугуна, должны быть окрашены в красный цвет в соответствии с ГОСТ 14202 и ГОСТ 12.4.026 (4.2.1).

Рукава, навязанные на головки типа ГР, и клапаны, собранные с головками типа ГМ или ГЦ, должны выдерживать испытательное давление не менее 1,25 МПа (4.2.2).

Типоразмерный ряд ШП определяется в зависимости от количества и размеров размещаемых в них клапанов, рукавов, стволов, переносных огнетушителей. Типы, основные параметры и размеры шкафов должны соответствовать указан­ным в табл. 1 [52] (4.3).

Пожарный шкаф должен изготавливаться из листовой стали любой марки толщиной 1,0-1,5 мм. Допускается изготавливать ШП из других матери­алов, обеспечивающих выполнение требований норм [52] (4.4).

В конструкции ШП должна быть предусмотрена возможность пово­рота кассеты в горизонтальной плоскости на угол не менее 60° в обе сторо­ны от ее положения, перпендикулярного задней стенке ШП (4.5).

Таблица 1 [52]

Дверки ШП должны иметь прозрачную вставку, позволяющую про­водить визуальную проверку наличия комплектующих изделий. Допускается изготавливать ШП без прозрачных вставок, при этом на дверки ШП должна быть нанесена информация о составе комплектующих изделий (4.6).

Дверки ШП должны иметь конструктивные элементы для их оплом­бирования и запирания (4.7).

Дверки ШП должны свободно открываться на угол до 180° (4.8).

Конструкция ШП должна обеспечивать его естественную вентиляцию. Вентиляционные отверстия должны располагаться в верхних и нижних частях дверок или на боковых поверхностях стенок ШП. Допускаются другие кон­структивные решения обеспечения естественной вентиляции ШП (4.9).
