Рисунок 1 – Функциональная схема модема.

Обработанная информация поступает в цифровой сиг­нальный процессор ЦСП, который и выделяет из нее на основе математических методов "нули" и "единицы". Именно возможностями цифровой обработки сигнала этого блока определяется качество и скоростные возмож­ности современных модемов.

Поддержка интерфейса с компьютером, управление ЦСП, реализация протоколов аппаратной коррекции ошибок и сжатия данных, управление интерфейсом с пользователем (индикаторы, кнопки и джамперы на­стройки), а также управление энергонезависимой памя­тью — вот далеко не полный список функций, лежащих на системе управления модемом (контроллере модема).

При этом если ранее микропрограмма хранилась в ПЗУ, изготовленном и «прошитом» на заводе, то теперь производители все чаще стали помещать ее в перезапи­сываемую флэш-память, что позволяет обновлять про­грамму без аппаратного вмешательства. Одним из пио­неров такого подхода явилась фирма U.S.Robotics, впер­вые внедрившая перезаписываемую через основной ин­терфейс с компьютером флэш-память в своем модеме U.S.Robotics Courier.

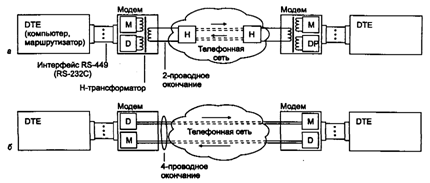

Типовая структура соединения двух компьютеров или локальных сетей через маршрутизатор с помощью модема приведена на рисунке 2. В случае 2-проводного окончания (см. рисунок 2-а) для обеспечения дуплексного режима модем использует трансформаторную развязку. Телефонная сеть благода­ря своей схеме развязки обеспечивает разъединение потоков данных, циркулирую­щих в разных направлениях. При наличии 4-проводного окончания (см. рисунок 2-а) схема модема упрощается.

Рисунок 2 – Соединение локальных сетей или компьютеров через модем

Аналоговые каналы тональной частоты характеризуются тем, что спектр передаваемого по ним сигнала ограничен диапазоном от 300 Гц до 3400 Гц. Именно это ограничение спектра и является основной преградой в использовании телефонных каналов для высокоскоростной передачи цифровой информации. Скорость передачи информации по каналу с ограниченным спектром не может превосходить ширины этого спектра, т.е. 3100 бод в нашем случае. Но как же тогда быть с модемами, передающими информацию со скоростями 4800, 9600, 14400 бит/с и даже больше? В аналоговой технике передачи данных бод и бит/с не одно и то же. Для прояснения этого тезиса стоит рассмотреть внимательнее физический уровень работы модема.

Электрический сигнал, распространяющийся по каналу, характеризуется тремя параметрами – амплитудой, частотой и фазой. Именно изменение одного из этих параметров, или даже совместно некоторой их совокупности в зависимости от значений информационных бит и составляет физическую сущность процесса модуляции. Каждому информационному элементу соответствует фиксированный отрезок времени, на котором электрический сигнал имеет определенные значения своих параметров, характеризующих значение этого информационного элемента. Этот отрезок времени называют бодовым интервалом. Если кодируемый элемент соответствует одному биту информации, который может принимать значение 0 или 1, то на бодовом интервале параметры сигнала соответственно могут принимать одну из двух предопределенных совокупностей значений амплитуды, частоты и фазы. В этом случае модуляционная скорость (еще ее называют линейной или бодовой) равна информационной, т.е. 1 бод = 1 бит/с. Но кодируемый элемент может соответствовать не одному, а, например, двум битам информации. В этом случае информационная скорость будет вдвое превосходить бодовую, а параметры сигнала на бодовом интервале могут принимать одну из четырех совокупностей значений, соответствующих 00, 01, 10 или 11.

В общем случае, если на бодовом интервале кодируется n бит, то информационная скорость будет превосходить бодовую в n раз. Но количество возможных состояний сигнала в трехмерном (в общем случае) пространстве – амплитуда, частота, фаза – будет равно 2n. Это значит, что демодулятор модема, получив на бодовом интервале некий сигнал, должен будет сравнить его с 2n эталонными сигналами и безошибочно выбрать один из них для декодирования искомых n бит. Таким образом, с увеличением емкости кодирования и ростом информационной скорости относительно бодовой, расстояние в сигнальном пространстве между двумя соседними точками сокращается в степенной прогрессии. А это, в свою очередь, накладывает все более жесткие требования к "чистоте" канала передачи. Теоретически возможная скорость в реальном канале определяется известной формулой Шеннона:

V = F log2(1+S/N), где F – ширина полосы пропускания канала, S/N – отношение сигнал/шум.

Второй сомножитель и определяет возможности канала с точки зрения его зашумленности по достоверной передаче сигнала, кодирующего не один бит информации в бодовом интервале. Так, например, если отношение сигнал/шум соответствует 20 dB, т.е. мощность сигнала, доходящего до удаленного модема, в 100 раз превосходит мощность шума, и используется полная полоса канала тональной частоты (3100 Гц), максимальная граница по Шеннону равна 20640 бит/с.

Основной задачей модема является преобразование исходной цифровой информации в вид, пригодный для передачи по каналу связи, и обратное преобразование на приеме. Вид модуляции и метод построения модема в значительной степени определяют скорость передачи данных и эффективность использования канала связи. Применительно к передаче данных по телефонным каналам, виды модуляции, используемые в модемах, регламентировались Международным консультативным комитетом по телефонии и телеграфии (МККТТ / CCITT - франц.), а после его реформирования в 1993 году этим стал заниматься Сектор по стандартизации телекоммуникаций (TSS) Международного союз по электросвязи (ITU) при ООН. В Рекомендациях ITU-T (CCITT) определены основные технические характеристики модема, такие, как форма спектра передаваемого сигнала, структура настроечной комбинации, образующий полином скремблера (дескремблера) и другие параметры, обеспечивающие совместимость модемов, выпускаемых разными изготовителями. Данные рекомендации – модемные стандарты – входят в V-серию, где V означаетпередачу информации в аналоговом виде. Стандарты на передачу цифровой информации относятся к Х-серии, а на телематическое оконечное оборудование – Т-серии.

Качество работы модема определяется способностью противодействовать мешающим факторам, а, именно:

· гауссовскому шуму;

· межсимвольной интерференции, вызванной неидеальностью передаточной функции канала связи;

· флуктуациям фазы несущей частоты, обусловленным низкочастотной паразитной модуляцией в генераторном оборудовании систем передачи с частотным разделением каналов.

Поэтому для повышения качества работы модема требуется применение оптимальных (либо близких к ним) алгоритмов обработки сигналов, позволяющих уменьшить влияние мешающих факторов.

Повышение эффективности использования канала связи, т.е. удельной скорости передачи (числа передаваемых бит на единицу полосы пропускания канала связи), требует применения в модеме следующих систем:
