Панель обеспечивает независимое тестирование, отключение и переключение каждой зоны, полное управление системами пожаротушения, обнаружение повреждений наружного покрытия и системы заземления.

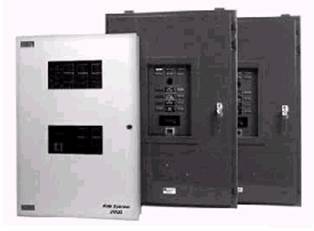

Рис. 1.19. Контрольные панели FS2000

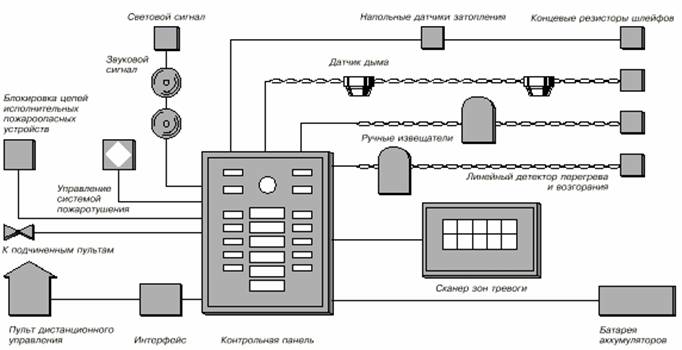

Рис. 1.20. Противопожарная система «PROTECTOWIRE»

Управление пожаротушением осуществляется по сигналам охранных шлейфов. Для контроля аварийного затопления на отдельном шлейфе монтируются напольные датчики.

Цифровые указатели точек тревоги указывают места обнаружения повышенной температуры и расстояния до них в футах или метрах от начала контролируемого участка цепи.

Сканер зон тревоги может быть установлен на контрольных панелях серий ACR-1600 и FS2000. Он обслуживает 8 или 16 зон, постоянно сканируя их до получения сигнала тревоги. Если такой сигнал будет получен, сканирование прекратится и номер угрожаемой зоны появится на цифровом табло.

Системы подачи предупреждающих сигналов «Protectowire» соответствуют требованиям стандартов дня защитных сигнальных систем – No.72NEPA:

– локальные сигнальные системы;

– вспомогательные сигнальные системы;

– перемещаемые сигнальные системы.

Охрана кабельных желобов итранспортеров

Система «Protectowire» точно указывает место перегрева или возгорания в любой части кабельного желоба.

Теплодетектор может крепиться к жгуту кабеля и проходить по кабельным желобам.

"Protectowire" легко монтируется в оборудовании, и может прокладываться по кабельным желобам и соприкасаться с токоведушими частями, наиболее подверженными перегреву и возгоранию. "Protectowire" может монтироваться везде, где окружающие температуры не превышают собственную термочувствительность.

Система линейного детектирования "Protectowire" типа ЕРС может работать в агрессивной среде.

На транспортерах пожароопасными могут быть как транспортируемые материалы, так и сами транспортерные ленты. При возникновении пожара, огонь быстро распространяется по всей длине транспортера и тушить его очень трудно. Линейные теплодетекторы "Protectowire" устанавливаются над транспортером или на каждой стороне ремня.

Линейные детекторы «Protectowire» могут быть снабжены электрическими цепями с повышенной защитой, необходимой дня работы на особо пожароопасных участках (классы защиты I, II, III, группы защиты A, В, С, D, E, F, и G).

БЕСПРОВОДНЫЕ СИСТЕМЫ БЕЗОПАСНОСТИ

СИСТЕМЫ ОХРАНЫ ПЕРИМЕТРА

При необходимости охранять открытую или закрытую территорию с периметром от десяти до тысячи метров – используется система фотоэлектрических датчиков.

Система охраны периметра устанавливается на ограждениях и без них. Она используется для охраны постоянных объектов, участков строительства и на участках временно охраняемых территорий (рис. 1.22). Основу системы охраны периметра составляют фотоэлектрические датчики.

Фотоэлектрические датчики состоят из двух частей – приемника и передатчика (рис. 1.21). Они разносятся вдоль линии охраны. Между ними проходит система модулированных инфракрасных лучей. Датчики этого типа срабатывают при попытке пересечь систему лучей, отличаются высокой устойчивостью и надежностью работы (например, серия АХ фирмы OPTEX).

Фотоэлектрические датчики AX-70T, AX- 130T надежно работают, несмотря на изменения погодных условий. В ясную погоду интенсивность лучей автоматически уменьшается. При рассеянии до 99% энергии лучей падающим снегом и дождем датчик продолжает надежно работать, автоматически адаптируясь к внешним условиям.

В фотоэлектрических датчиках OPTEX используется система двух параллельных модулированных лучей, которые направляются от передатчиков к приемникам.

Рис. 1.21. Фотоэлектрические датчики OPTEX

Система датчиков может образовывать как замкнутый, так и разомкнутый контур. Датчики могут располагаться на произвольной высоте и образовывать барьеры любой конфигурации.

Допустимое время прерывания луча может быть отрегулировано в соответствии с особенностями участка установки. При защите стены или забора датчики регулируются таким образом, чтобы они не реагировали на птиц, насекомых, мелких животных и пр.

Это позволяет обеспечить надежность охраны, минимизируя ложные срабатывания. На рис. 1.5 показаны средние времена прерывания луча барьеров человеком и животным. Датчики AX-130T различают нарушения периметра по времени прерывания луча.

Рис. 1.22. Иллюстрация применения систем охраны периметра

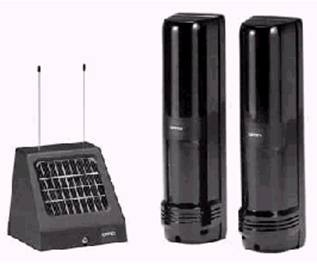

Рис. 1.23. Беспроводные фотоэлектрические

барьерные датчики AX-200SOL

Срабатывание датчика происходит только при прерывании двух лучей одновременно.

Датчики AX-200SOL – беспроводные фотоэлектрические барьерные датчики с солнечной батареей и автономным питанием.

Первый датчик барьера двухпроводной

линией подключается к пульту-концентра-

тору. Остальные датчики работают дистанционно с автономным питанием и подзарядкой от солнечных элементов. Четырех часов умеренной освещенности достаточно для полного заряда аккумуляторов датчика. В случае разряда батарей сигнал об этом передается на пульт-концентратор.

Сверху, на солнечных батареях, расположены пружинные штыри, препятствующие нахождению птиц на корпусе (рис. 1.23).

Датчики этой модели оснащены улучшенной системой выравнивания, позволяющей одному человеку справиться с установкой и юстировкой. Они предназначены для установки в тех местах, где установка проводных датчиков затруднена или невозможна.

Системы охраны периметра широко применяются на объектах требующих временной охраны. Например, при сезонных работах, на строительстве и в сельском хозяйстве для обеспечения сохранности дозревающих культур и техники.

СИСТЕМЫ ОХРАНЫ ПОМЕЩЕНИЙ

Кабели стареют и дорого стоят, не говоря о затратах на их прокладку, последующие расходы на ремонт или поиски дефектов.

Примером совмещения функций охранной и пожарной сигнализации является беспроводная система Multi-guard 3000, не требующая монтажа.

Multi-guard 3000

Multi-guard 3000 – беспроводная система, устойчивая к повреждениям и взломам, которая с помощью устройства для передачи информации (ISDN) использует имеющуюся электрическую сеть для дистанционной передачи данных.

Она распознает до 1016 датчиков. Каждый сигнал о пожаре, взломе или вызове помощи сразу точно определяется по планам расположения комнат или зданий. Каждый сигнал, будь это пожар или взлом, появляется на дисплее и протоколируется на принтере с указанием даты, времени и вида сообщения.

Multi-guard 3000 может устанавливаться в офисах, на складах и подключаться к любому используемому в стране пульту пожарной охраны или милиции.
