Наиболее важно, что кабель линейного детектора может соприкасаться с объектами повышенной пожарной опасности.

Термокабель можно проводить над, вокруг или через любую систему, представляющую пожарную опасность. Он будет определять места перегревов гораздо быстрее, чем точечные детекторы, которые устанавливаются на потолке и работают дистанционно.

Детекторы легко сращиваются друг с другом при помощи соединительных устройств. Каждый детектор работает независимо, в своем собственном интервале температур.

Линейный теплодетектор «Protectowrire» имеют следующие особенности:

– обнаруживает перегрев в любой точке и имеет одинаковую чувствительность по всей длине;

– доступен большой диапазон рабочих температур;

– легко сращивается при помощи простых инструментов типа PWS и PWSC;

– простая конструкция позволяет легко обнаруживать неполадки;

– наружная изоляция предохраняет от коррозии, пыли, грязи, повышенной влажности и экстремальных температур.

Рис. 1.14. Детектор перегрева и возгорания

ПУЛЬТЫ-КОНЦЕНТРАТОРЫ

Zarja Electronika

Устройство NJVP-300

NJVP-300 предназначено для комбинированной защиты от взлома и пожара. Система пожаротушения управляется автоматически.

Пульт-концентратор NJVP-300 (рис. 1.15) управляет системой технической защиты посредством исполнительных устройств (сирены, световые индикаторы, пожарные люки, электромагнитные клапаны) и обеспечивает передачу сообщений о тревоге на пульт пожарной охраны или милиции.

Максимальная конфигурация NJVP-300 – 6 шлейфов. Для пульта-концентратора NJVP-100 – 1 шлейф.

Каждый модуль NJVP-300 может контролировать состояние одного кольцевого шлейфа. Центральный модуль контролирует состояние всей системы, кольцевых шлейфов на наличие коротких замыканий и обрывов. Устройство имеет модульную конструкцию. Состояние контролируемых секторов отображается посредством светодиодов.

К кольцевому шлейфу подключаются до 32 адресуемых устройств. На нем могут находиться интерфейсные устройства для подключения исполнительных устройств, шифраторов, интерфейсов. Они обеспечены источниками автономного питания.

Шифраторы предназначены для включения-выключения групп охранных датчиков с целью доступа в помещения охраняемых зон.

Информация о включении/выключении отдельных секторов, взломах и возгораниях протоколируется на принтере.

Контрольная панель OP-300A (рис. 1.17) позволяет контролировать состояние всей системы и линейных входов на предмет коротких замыканий и обрывов кольцевых шлейфов. Параметры линейных входов устанавливаются программно.

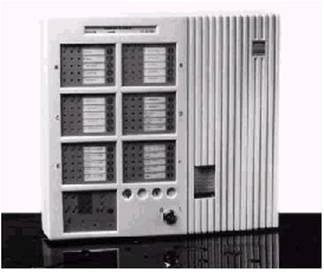

Рис. 1.15. Пульт-концентратор NJVP-300A

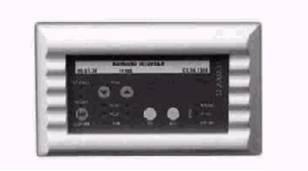

Рис. 1.17. Контрольная панель OP-300A

Структурная схема NJVP-300 приведена на рис. 1.16.

Прибор приемноконтрольныйпожарный ЭССЕРТРОНИК 3008

Данная система, включает 3800 шлейфов сигнализации в 32 подчиненных пожарных контрольных панелях. Обеспечивает возможность подключения до 90000 пожарных извещателей, относится к числу самых крупных систем в мире.

Пульт-концентратор (рис. 1.18) предназначен для организации охраны средних и крупных объектов.

Одним из преимуществ прибора 3008 является возможность расширения емкости от 8 до 120 шлейфов сигнализации и стольких же исполнительных устройств (например, реле), что позволяет решать задачи по организации охраны и пожарной сигнализации.

В случае пожара точная информация в виде текста (20 символов) отображается на 4-строчечном жидкокристаллическом дисплее. Наряду со шлейфовыми и диагностическими извещателями, а также описанием места событий, тушение пожара может облегчить и другая информация специфическая для пользователя.

ЭССЕРТРОНИК 3008 может входить в иерархические системы пожарной сигнализации в качестве основной пожарной контрольной панели (ПКП), в сочетании с подчиненными ПКП такого же типа или типа ЭССЕР-ТРОНИК 3007. Прибор ЭССЕРТРОНИК 3008 предназначен для охраны больших территорий.

Базовая конструкция рассчитана на контроль 16 свободно программируемых шлейфов сигнализации с адресными пожарными и диагностическими извещателями. Прибор может расширяться с 8 до 120 шлейфов.

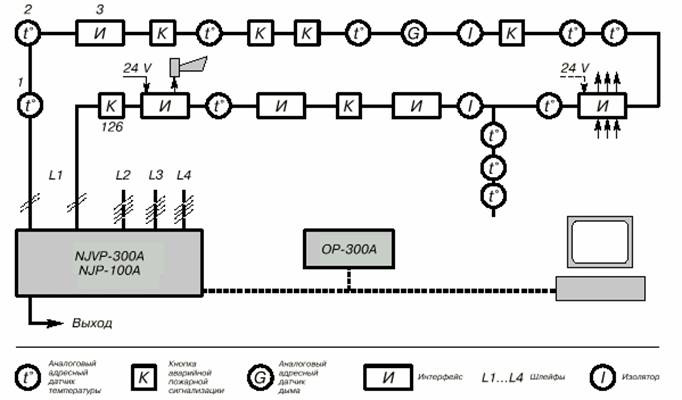

Рис. 1.16. Структурная схема системы пультов-концентраторов NJVP

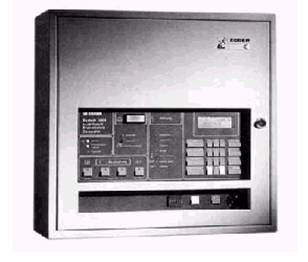

Рис. 1.18. Прибор приемноконтрольныйпожарный «ЭССЕРТРОНИК 3008»

Программирование работы шлейфов:

– шлейф пожарной сигнализации формирует сигнал «пожар» при срабатывании извещателей в 2-х шлейфах либо при срабатывании 2-х извещателей в одном шлейфе;

– промежуточное запоминание тревожных сообщений;

– интерфейсы RS-232 и телеметрический сигнал по линии 20 мА.

ЭССЕРТРОНИК 3008 обеспечивает:

– установку интегрированного печатающего устройства для распечатки текста;

– возможность подключения печатающего устройства с выдачей даты, времени, а также дополнительного текста;

– возможность подключения акустических и оптических сигнальных устройств;

– возможность подключения через интерфейс одного или нескольких параллельных табло индикации;

– возможность подключения компьютера;

– возможность подключения нескольких панелей управления и табло индикации;

– прибор подготовлен для передачи сообщений через системы TEMEX и ISDN;

– передача сообщений на большие расстояния с подключением модемов (VI28);

– возможность подключения 2 главных пожарных извещателей;

– может использоваться в качестве центрального и подчиненного устройства;

– обеспечивает подключение до 32 подчиненных устройств ЭССЕРТРОНИК 3008.

Контрольные панели FS2000 фирмы«Protectowire»

«Protectowire» является лидером в производстве высококачественного противопожарного оборудования и создает такое оборудование, которое не только соответствует всем требованиям заказчика, но и опережает их.

Компания «Protectowire» была основана 50 лет назад. Она начала свою деятельность с создания простейших линейных систем обнаружения перегревов и возгораний.

Сегодня компания производит противопожарную систему «Fire System 2000» с цифровой индикацией точек сигнала тревоги (рис. 1.20).

Среди поставляемых могут быть выбраны панели, контролирующие до 1067 метров термокабеля «Protectowire», до 25 детекторов дыма или панели для подключения неограниченного числа контактных устройств.

«Protectowire» предлагает различные детекторы перегрева и возгорания, а также дополнительное оборудование:

– ультрафиолетовый детектор возгорания;

– пульты ручного управления;

– ионизирующие и фотоэлектрические детекторы дыма;

– устройства световой и звуковой сигнализации.

Панель FS2000 (рис. 1.19) осуществляет полный контроль за состоянием подключенных датчиков и шлейфов. Основная системасостоит из двух зон.
