– датчики разбития стекла;

– магнитные датчики;

– шлейфы.

Рис. 1.1. Внешний вид пассивного датчика движения.

Датчики движения

Пассивные инфракрасные датчики движения срабатывают при попадании движущегося объекта, излучающего тепло (например, человека), в зону чувствительности датчика.

Датчики отличаются, в основном, формой зоны чувствительности и устойчивостью к ложным срабатываниям. Зона чувствительнсти датчиков для систем охранной сигнализации представляет собой сектор (90°-110°). В техническом описании датчиков приводятся диаграммы, которые наглядно демонстрируют зоны чувствительности датчиков.

Диаграмма датчика может быть изменена. В соответствии с расположением датчика и особенностями плана помещения изменить диаграмму можно используя прилагаемые к датчику сменные линзы Френеля или накладки, которые перекрывают часть чувствительного элемента датчика.

Недостаток самых простых и дешевых датчиков в том, что они срабатывают при определенной скорости изменения теплового потока.

Рис. 1.2. Внешний вид дуального датчика движения.

Рис. 1.3. Датчик разбития стекла

Например, при включении/выключении батареи отопления, на сквозняке, из-за нагрева солнцем определенных поверхностей в помещении и т.д. датчик может сработать.

Более совершенные (и более дорогие) датчики не имеют этих недостатков. Их надежность и стойкость к тепловым помехам обеспечивается многоканальными чувствительными головками и сложной обработкой сигнала в самом датчике.

В простых моделях обработка сигналов проводится аналоговыми методами, а в более сложных – цифровыми, например, с помощью встроенного процессора.

К самым простым относятся датчики семейства Bravo-2 фирмы DSC и Paradox Light фирмы PIROTEC. К наиболее сложным – Paradox Vision-510 и UP350 фирмы Alarmcom.

Датчики разбития стекла

Датчики разбития стекла (рис. 1.3) реагируют на звон бьющегося стекла. Наиболее совершенные модели анализируют спектр звуковых шумов в помещении.

Если спектр шума содержит составляющую, совпадающую со спектром повреждаемого стекла, то датчик срабатывает. Один такой датчик может охранять стеклянные окна, витрины и т.п., площадью до 10 м 2.

Двухпороговые датчики регистрируют звук удара по стеклу и звон разбиваемого стекла. Для индикации тревоги такой датчик должен зарегистрировать два соответствующих сигнала с интервалом не более 150 мс.

Чувствительность датчиков разбития стекла регулируется с применением имитатора разбивания стекла, например, марки DG-50 или FG-700.

Фотоэлектрические датчики

Фотоэлектрические датчики излучают и принимают отраженный сигнал инфракрасного излучения с длиной волны порядка 1 мкм. Они используются в составе систем защиты внутреннего и внешнего периметра для бесконтактного блокирования пролетов, дверей, лифтов, проемов, коридоров и т.п. Их отличает высокая устойчивость и надежность работы.

Фотоэлектрические датчики состоят из двух частей – передатчика и приемника. Они разносятся вдоль линии охраны. Между ними проходит система модулированных инфракрасных лучей рис. 1.4.

Датчики этого типа срабатывают при попытке пересечь систему лучей, отличаются высокой устойчивостью и надежностью работы. На рис. 1.5 показаны случаи пересечения барьера, которые различаются фотоэлектрическим датчиком.

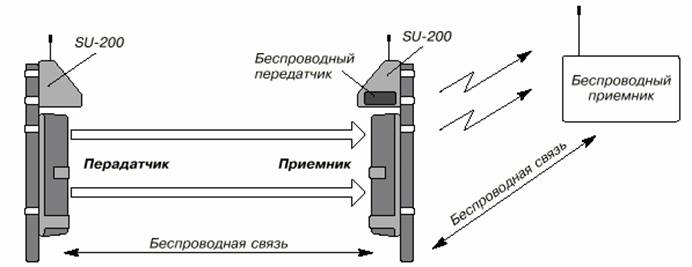

Рис. 1.4. Фотоэлектрические датчики

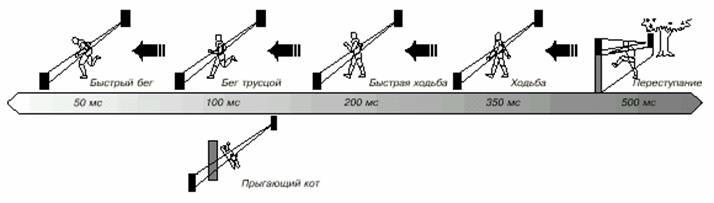

Рис. 1.5. Варианты срабатывания барьерных датчиков

Наиболее совершенные модели фотоэлектрических датчиков могут работать автономно. Для этого они оснащаются солнечными элементами, которые заряжают аккумуляторные батареи датчиков. Для охраны периметров, при наружной установке (на улице), наибольшее распространение получили активные ИК-датчики фотоэлектрического типа фирмы OPTEX.

Микроволновые датчики

Микроволновые датчики излучают и принимают отраженный сигнал поля сверхвысокой частоты. В плане охраны внутренних помещений, их характеристики аналогичны характеристикам вышеперечисленных устройств, но микроволновые датчики имеют:

– гораздо более высокие цены,

– более низкую устойчивость к ложным срабатываниям;

– высокий уровень вредных излучений.

При охране наружного периметра датчики данной группы проигрывают по своим характеристикам активным ИК-датчикам фотоэлектрического типа.

Ультразвуковые датчики

Ультразвуковые датчики излучают и принимают отраженный сигнал ультразвукового поля. Их отличает:

– малая чувствительность;

– высокий уровень ложных срабатываний;

– зависимость настроек от перепадов температуры, сквозняка, акустических шумов, колебаний влажности.

Поэтому этот тип датчиков нашел применение, в основном, в недорогих системах для защиты малых замкнутых изолированных объемов, например, салона автомобиля.

Вибро-датчики

Вибро-датчики реагируют на наличие вибрации и ударов. Работают на основе пьезоэффекта или электромагнитной индукции. Отличаются низкой стоимостью и высоким уровнем ложных срабатываний.

Массовое применение находят, в основном, в наиболее дешевых системах автомобильной сигнализации.

Магнитные датчики

Магнитные датчики относятся к самым простым и устанавливаются на окна, двери и люки. Выпускаются двух видов: для наружной и скрытой установки. Обычно размещаются в верхней части двери или окна.

С целью повышения надежности устанавливается по два датчика, соединенных последовательно. При установке на окнах каждая фрамуга окна защищается парой «геркон + магнит».

Магнитные датчики представляют собой пару геркон плюс магнит и срабатывают при открытии/закрытии двери или окна. Геркон – это герметически запаянный в стеклянную трубку контакт. Он замыкается или размыкается при поднесении к нему магнита. Обычно магнит крепиться к подвижной части двери или окна, а геркон к неподвижной.

Шлейфы

Шлейфы представляют собой ленту из тонкой алюминиевой фольги. Она клеиться на стекло, стену дверь и т. д. При разрушении основания, на которое она наклеена, лента рвется и разрывает цепь протекания электрического тока. Для подключения к цепи охранной сигнализации лента и проводник зажимаются в держателе, который клеиться к тому же основанию что и лента.

ПУЛЬТ-КОНЦЕНТРАТОР

Пульт-концентратор принимает сигналы от пультов дистанционного управления и от датчиков охраняемых зон.

В зависимости от состояния датчиков, зоны и режима работы, пульт-концентратор включает исполняющие устройства в режимах, заданных пользователем и запоминает информацию о событиях.

Большинство профессиональных пультов-концентраторов имеют встроенный цифровой коммуникационный модуль, предназначенный для приема и передачи кодированных сообщений по телефонной сети в полностью автоматическом режиме.
