Коммуникационный модуль позволяет принимать сигнал тревоги по телефону на городском (районном) пульте охраны, оборудованном декодирующей аппаратурой, и подавать команды по телефонной линии на пульт-концентратор.

Существуют специальные устройства, (например, ESCORT фирмы DSC), позволяющие вести диалог с пультом-концентратором с помощью обычного телефона.

Вам достаточно вызвать телефонный номер, к которому через ESCORT подключен пульт-концентратор, и набрать на телефонном номеронабирателе пароль доступа к системе. После этого пульт-концентратор через голосовой синтезатор устройства ESCORT сообщит текущее состояние и другие запрошенные Вами данные.

Весь диалог с системой протекает по принципу: информация от пульта-концентратора – голосовыми сообщениями; Ваши команды – через номеронабиратель.

В зависимости от модели пульт-концентратор позволяет создавать системы охраны как небольших объектов (квартиры, офисы), так и крупных (предприятие, большое здание или комплекс зданий).

ИСПОЛНЯЮЩИЕ УСТРОЙСТВА

Исполняющие устройства подключаются к центральному пульту с помощью проводной или беспроводной связи. В системах охранной сигнализации могут использоваться следующие исполняющие устройства:

– мощная сирена;

– мигающий свет,

– графические панели с планом помещений,

– система подсветки;

– принтер для регистрации времени, места и характера нарушения, и пр.

В качестве сирен используются мощные пьезоэлектрические сирены мощностью до 120 дБ (рис. 1.6). Более мощные источники звуковых колебаний могут привести к травме слухового аппарата не только нарушителя, но и владельца системы.

Рис. 1.6. Сирена

Наилучшие образцы сирен для систем охранной сигнализации представляют собой защищенные от механических воздействий устройства с автономным питанием.

Они содержат источники звуковой и световой сигнализации. В случае отключения проводников такие сирены срабатывают, предупреждая о нарушении.

Мигающий свет предназначен для привлечения внимания окружающих при срабатывании сигнализации. Он может включаться как предупредительный сигнал при попытке нарушения подходов к зонам охраны.

Графические панели с планом помещения используются в сложных системах и отображают на плане место нарушения.

СИСТЕМЫ ПОЖАРНОЙ СИГНАЛИЗАЦИИ

ПОЖАРНЫЕ ДАТЧИКИ

По предписаниям СЕАН для каждого учреждения и жилого дома с более чем 10 жилыми единицами положено иметь пожарную сигнализацию.

Пожарные датчики, по способу контроля, разделяются на точечные и линейные. Датчики точечного контроля могут быть пороговые, дифференциальные, аналоговые, адресуемые и не адресуемые.

Наиболее простые – пороговые неадресуемые датчики. Срабатывание таких датчиков не позволяет идентифицировать место возгорания и контролировать работоспособность датчика в процессе эксплуатации.

Аналоговые адресные извещатели

Аналоговые адресные дифференциальные пожарные извещатели предназначены для организации охраны средних и крупных объектов с большой концентрацией ценностей в составе автоматических установок пожарной сигнализации с точечным контролем помещений.

Все аналоговые адресные извещатели располагаются на двухпроводном кольцевом шлейфе и автоматически адресуются приемноконтрольным устройством.

Если извещатель кольцевого шлейфа фиксирует сигнал о пожаре, то происходит опознавание группы и конкретного извещателя. При этом сигнал передается в пожарную службу.

Информация о пожаре, содержащаяся в памяти аналогового извещателя, может быть считана приемноконтрольным устройством через интерфейс либо через подключенный к системе МОДЕМ.

В процессе эксплуатации аналоговые дифференциальные извещатели адаптируются к постепенному старению чувствительных элементов (рис. 1.7 и рис. 1.8), измеряют текущие значения контролируемого параметра и оповещают центральную станцию.

По среднесуточному значению контролируемого параметра станцией автоматически корректируется чувствительность аналоговых дифференциальных извещателей и оценивается их работоспособность.

Извещатель сообщает свой адрес центральной станции, если значение измеряемой величины превышает заданный ею фиксированный предел. Центральная станция чаще опрашивает такой извещатель и таким образом быстрее реагирует на изменения параметров контролируемой среды.

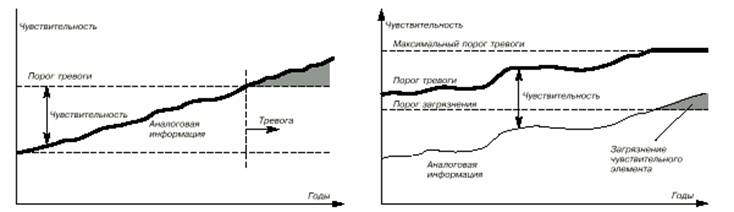

Рис. 1.7. Изменение чувствительности пороговых аналоговых датчиков

Рис. 1.8. Изменение чувствительности дифференциальных аналоговых датчиков

Рис. 1.9. Аналоговый адресный дымовой извещатель XP95

Адрес извещателя устанавливается пластмассовой адресной картой, вставляемой в основание извещателя. Таким образом, основание извещателя становится носителем адреса. Оно не содержит электронных компонентов.

Такая конструкция исключает ошибки при техобслуживании, так как адрес устанавливается только один раз в основании и при замене извещателя адрес не изменяется.

Адресная карта может быть установлена на заводе с отпечатанным адресом, но можно использовать универсальную карту, адрес которой несложно установить на объекте.

Аналоговые адресные извещатели выпускаются в следующих исполнениях (рис. 1.9-1.12):

· извещатель, регистрирующий изменения температуры;

· оптический дымоуловитель;

· ионизирующий дымоуловитель;

· многофункциональный извещатель с комбинированными чувствительными элементами.

Программирование

В центральной станции системы противопожарной защиты программируются:

– чувствительность извещателя 0, 1, 2 или 3 (чувствительность – уменьшенная, нормальная, увеличенная или замедленное действие);

– принадлежность извещателя к определенной группе извещателей (с целью индикации состояния извещателей всей группы посредством соответствующих индикаторов на передней панели);

– возможность связи с выходами центральной станции или с выходами адресуемых интерфейсов.

Извещатели серии HP95

Извещатели серии HP95 являются новейшим продуктом английской фирмы APOLLO, поставляемые с марта 1993 года. Они изготовлены с применением технологии поверхностного монтажа электронных компонентов.

Производитель пользовался многолетним опытом, приобретенным при разработке аналоговых адресных извещателей. Восемь лет выпускалась предыдущая серия S90.

Характеристиками новой серии являются:

– совместимость с серией S90 (относительно связи с центральной станцией);

– увеличена надежность передачи данных;
