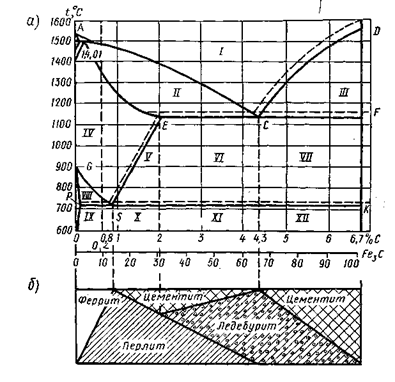

Рис. 5. Диаграмма состояния железоуглеродистых сплавов:

а – диаграмма; I – жидкий сплав; II – жилкий сплав и кристаллы аустенита; III – жидкий сплав и цементит; IV – аустенит; V – цементит и аустенит; VI – аустенит, цементит, ледебурит; VII – цементит и ледебурит; VIII – феррит и аустенит; IX – феррит и перлит; X – цементит и перлит; XI – перлит, цементит; ледебурит; XII – цементит, ледебурит; б – ориентировочные отношения структурные составляющих в различных областях диаграммы.

Перлит – эвтектоидная смесь феррита и цементита, образуется при распаде аустенита при температуре 723° С и содержании углерода 0,83 %. Примеси Si и Мn способствуют образованию перлита и при меньшем содержании углерода. Твердость перлита НВ 160 .260. Структура перлита может быть пластинчатой и глобулярной (зернистой).

Ледебурит – эвтектическая смесь аустенита и цементита, образующаяся при 1130° С и содержании углерода 4,3 % Структура неустойчивая: при охлаждении аустенит, входящий в состав ледебурита, распадается на вторичный цементит и перлит. Ледебурит очень тверд (НВ 700) и хрупок.

Графит – мягкая и хрупкая составляющая чугуна, состоящая из разновидностей углерода. Встречается в серых и ковких чугунах.

На диаграмме состояния железоуглеродистых сплавов (рис 5) на оси ординат отложена температура, на оси абсцисс – содержание в сплавах углерода до 6,67 % т.е. до такого количества, при котором образуется химическое соединение Fe3C – цементит. Пунктирными линиями нанесена диаграмма состояния для системы железо – графит, так как возможен распад цементита Fe3С.

Рассматриваемую диаграмму правильнее считать не железоуглеродистой, а железоцементитной, так как свободного углерода в сплавах не содержится. Но так как содержание углерода пропорционально содержанию цементита, то практически удобнее все изменения структуры сплавов связывать с различным содержанием углерода.

Все линии на диаграмме соответствуют критическим точкам, т. е. тем температурам, при которых происходят структурные изменения в сплавах. Критические точки для стали впервые открыл русский ученый-металлург Д.К. Чернов.

Линия ACD – линия начала кристаллизации сплава (линия ликвидуса), линия AECF – линия конца кристаллизации сплава (линия солидуса). Только чистые металлы и эвтектика плавятся и затвердевают при постоянной температуре. Затвердевание всех остальных сплавов происходит постепенно, причем из жидкого сплава сначала выделяется избыточный по отношению к составу эвтектики компонент. Область AESG на диаграмме соответствует аустениту. Линия GS – начало выделения феррита, а линия SE – вторичного цементита. Линия PSK соответствует окончательному распаду аустенита и выделению перлита. В области ниже линии PSK никаких изменений структуры не происходит.

В зависимости от содержания углерода железоуглеродистые сплавы получают следующие названия:

При содержании углерода <0,83 % – доэвтектоидные стали

» » » 0,83% – эвтектоидные стали

» » » 0,83 .2% – заэвтектоидные стали

» » » 2,0 .4,3% – доэвтектические чугуны

» » » 4,3 .6,67% – заэвтектические чугуны

С увеличением содержания углерода в железоуглеродистых сплавах меняется и структура, увеличивается содержание цементита и уменьшается количество феррита. Чем больше углерода в сплавах, тем выше твердость, прочность, но ниже их пластические свойства. Механические свойства сплавов зависят также от формы и размера частиц структурных составляющих. Твердость и прочность стали тем выше, чем тоньше и мельче частицы феррита и цементита. [2, стр. 302-308]

СВОЙСТВА МЕТАЛЛОВ

Химические свойства.

В соответствии с местом, занимаемым в периодической системе элементов, различают металлы главных и побочных подгрупп. Металлы главных подгрупп (подгруппы а) называются также непереходными. Эти металлы характеризуются тем, что в их атомах происходит последовательное заполнение s-и p-электронных оболочек. В атомах металлов побочных подгрупп (подгруппы б), называемых переходными, происходит достраивание d- и f-оболочек, в соответствии с чем их делят на d-группу и две f-группы – лантаноиды и актиноиды. В подгруппы а входят 22 металла: Li, Na, К, Rb, Cs, Fr (I a); Be, Mg, Ca, Sr, Ba, Ra (II a); Al, Ga, In, Tl (III a); Ge, Sn, Pb (IV a); Sb, Bi (V a); Po (VI a). В подгруппы б входят: 1) 33 переходных металла d-группы [Сu, Ag, Аи (I б); Zn, Cd, Hg (II б); Sc, Y, La, Ac (III 6); Ti, Zr, Hf, Ku (IV б); V, Nb, Та, элемент с Z = 105 (V б); Сr, Mo, W (VI б); Mn, Тс, Re (VII б); Fe, Co, Ni, Ru, Rh, Pd, Os, Ir, Pt (VIII б)]; 2) 28 металлов f-группы (14 лантаноидов и 14 актиноидов).

Электронная структура атомов некоторых d-элементов имеет ту особенность, что один из электронов внешнего уровня переходит на d-подуровень. Это происходит при достройке этого подуровня до 5 или 10 электронов. Поэтому электронная структура валентных подуровней атомов d-элементов, находящихся в одной подгруппе, не всегда одинакова. Например, Cr и Мо (подгруппа VI б) имеют внешнюю электронную структуру соответственно 3d54s1 и 4d55s1, тогда как у W она 5d46s2. В атоме Pd (подгруппа VIII 6) два внешних электрона «перешли» на соседний валентный подуровень, и для атома Pd наблюдается d10 вместо ожидаемого d8s2.

Металлам присущи многие общие химические свойства, обусловленные слабой связью валентных электронов с ядром атома: образование положительно заряженных ионов (катионов), проявление положительной валентности (окислительного числа), образование основных окислов и гидроокисей, замещение водорода в кислотах и т.д. Металлические свойства элементов можно сравнить, сопоставляя их электроотрицательность [способность атомов в молекулах (в ковалентной связи) притягивать электроны, выражена в условных единицах]; элементу присущи свойства металла тем больше, чем ниже его электроотрицательность (чем сильнее выражен электроположительный характер).

Если расположить металлы в последовательности увеличения их нормальных потенциалов, получим так называемый ряд напряжений или ряд активностей. Рассмотрение этого ряда показывает, что по мере приближения к его концу – от щелочных и щёлочноземельных металлам к Pt и Аи – электроположительный характер членов ряда уменьшается. Металлы от Li по Na вытесняют Н2 из Н2О на холоду, а от Mg по Тl – при нагревании. Все металлы, стоящие в ряду выше Н2, вытесняют его из разбавленных кислот (на холоду или при нагревании). Металлы, стоящие ниже Н2, растворяются только в кислородных кислотах (таких, как концентрирированная H2SO4 при нагревании или HNO3), a Pt, Аи – только в царской водке (Ir нерастворим и в ней).

Металлы от Li no Na легко реагируют с О2 на холоду; последующие члены ряда соединяются с О2 только при нагревании, a Ir, Pt, Аи в прямое взаимодействие с О2 не вступают. Окислы металлов от Li no Al и от La no Zn трудно восстановимы; по мере продвижения к концу ряда восстановимость окислов увеличивается, а окислы последних его членов разлагаются на металлы и О2 уже при слабом нагревании. О прочности соединений металлов с кислородом (и др. неметаллами) можно судить и по разности их электроотрицательностей: чем она больше, тем прочнее соединение [3, стр. 133-134].
