СТРОЕНИЕ МЕТАЛЛОВ

Исследование структуры металла проводят путем изучения макроструктуры с увеличением до 10 раз и без увеличения; микроструктуры с увеличением от 10 до 2000 раз на оптических микроскопах и до 100 000 раз на электронных микроскопах, атомной структуры – рентгенографическим анализом.

Металлы представляют собой кристаллические тела с закономерным расположением атомов в узлах пространственной решетки.

Рис. 3. Элементарный кубический кристалл: а – объемно-центрированный; б – гранецентрированный

Решетки состоят из ряда кристаллических плоскостей, расположенных друг от друга на расстоянии нескольких нанометров (1 нм = 10-9 м). Для железа эти расстояния 28,4 нм (α=Fe) и 36,3 нм (γ = Fe). Большинство металлов имеет пространственные решетки в виде простых геометрических фигур. Отдельные участки кристаллической решетки прочно связаны между собой в комплексы – зерна. Взаимное расположение зерен отдельных элементов и сплавов определяет структуру металлов и их свойства.

Атомы металлов характеризуются малым количеством электронов (1 .2) на наружной оболочке, легко отдают их, что подтверждается высокой электропроводностью.

Черные металлы имеют простые кубические ячейки решеток (рис. 3) двух видов: а) центрированный или объемно-центрированный куб (9 атомов в ячейке), объем шаров занимает 68 %; б) гранецентрированный или куб с центрированными гранями (14 атомов), объем шаров занимает 74 %. Некоторые цветные металлы и их сплавы имеют гексагональную (шестигранную) решетку.

Железо, олово, титан и другие металлы обладают свойствами аллотропии, т.е. способностью одного и того же химического элемента при различной температуре иметь разную кристаллическую структуру. Аллотропические превращения сопровождаются выделением или поглощением теплоты. Железо имеет четыре аллотропические формы: α-Fe; β-Fe, γ-Fe, δ-Fe. Практическое значение имеют α -Fe и γ -Fe, так как p-Fe и б-Fe отличаются от a-Fe только величиной межатомного расстояния, а для β-Fe характерно отсутствие магнитных свойств.

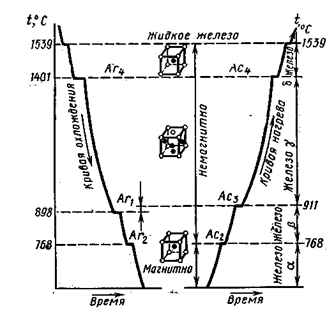

Рис. 4. Кривые охлаждения и нагревания железа

Температура, при которой происходит переход металла из одного аллотропического вида в другой, называется критической. Величины этих температур видны на диаграмме охлаждения и нагревания чистого железа (рис. 4) в виде участков, свидетельствующих о том, что фазовые превращения происходят с выделением теплоты при нагревании.

Все металлы находятся в твердом состоянии до определенной температуры. При нагреве металла амплитуда колебания атомов достигает некоторой критической величины, при которой происходят разрушение кристаллической решетки и переход металлов из твердого в жидкое состояние. Процесс кристаллизации заключается в росте кристаллов путем отложения новых кристаллических групп вокруг возникших зародышей. Рост кристаллических образований происходит в определенных направлениях. Вначале образуются главные оси кристалла путем роста в трех взаимно перпендикулярных направлениях, а затем от каждой из этих осей образуются новые и возникает не полностью завершенный кристалл, называемый дендритом. В дальнейшем все промежутки между осями дендрита заполняются упорядоченно расположенными атомами.

В условиях несвободной кристаллизации образующиеся кристаллы получают неправильные очертания и форму и называются кристаллитами или зернами. Величина зерен оказывает существенное влияние на механические свойства металлов: чем мельче зерна, тем прочнее металл.

Технические металлы и сплавы представляют собой поликристаллические тела, состоящие из большого числа различно ориентированных кристаллических зерен (поперечные размеры зерен – 0,001 .0,1 мм). Поэтому в целом металлы и сплавы можно считать условно изотропными телами.

Структура.

Сплавы обладают металлическими свойствами и состоят из двух элементов и более. Элементы, входящие в состав сплавов, называют компонентами.

Компоненты сплавов в процессе затвердевания и последующего охлаждения могут образовывать химические соединения, твердые растворы на базе одного из компонентов или нового химического соединения и механические смеси.

Химические соединения, образующиеся на основании общих химических законов (валентности, ионной связи), могут быть выражены химическими индексами. Обычно химические соединения повышают твердость и хрупкость металлов и, как правило, имеют кристаллическую решетку другого типа, чем у каждого из элементов в отдельности.

Твердые растворы – сплавы, у которых атомы растворимого элемента рассеяны в кристаллической решетке растворителя; растворимый элемент может замещать часть атомов основного металла или внедряться между ними, но без образования молекул определенного состава. В железоуглеродистых сплавах Fe–С атомы углерода внедряются в поры решетки Fe. В отличие от химических соединений состав твердых растворов непостоянен и зависит от температуры и концентрации (проникания одного элемента кристаллической решетки в другой). Кристаллическая решетка твердого раствора сохраняет тип решетки одного из компонентов, который по этому признаку считается растворителем.

Механические смеси (эвтектики, эвтектоиды) – микроскопически малые, тесно перемешанные и связанные между собой компоненты сплава, состоящие из чистых металлов, твердых растворов и химических соединений. Эвтектики образуются из жидкого сплава при охлаждении и характеризуются самой низкой температурой затвердевания смеси, хорошими литейными качествами и высокими механическими свойствами. Эвтектоиды образуются при распаде твердого раствора. Эвтектические и эвтектоидные смеси возникают при определенной концентрации отдельных составляющих и определенной температуре. В сплавах, отличных по составу от эвтектических, при затвердевании в первую очередь выпадает компонент, избыточный по отношению к эвтектическому.

Изменения структуры и свойств сплавов с изменением концентрации и температуры в наглядной форме представлены на диаграммах состояния сплавов. Эти диаграммы не содержат фактора времени и соответствуют условию очень медленного нагрева и охлаждения.

Диаграмма состояния железоуглеродистых сплавов (рис. 5).

Основными структурами, составляющими железоуглеродистые сплавы, являются следующие.

Феррит – твердый раствор углерода в α -Fe. При температуре 723° С предельное содержание углерода 0,02 %. При отсутствии примесей не корродирует.

Цементит – карбид железа Fe3C – химическое соединение, содержащее 6,67 % углерода. Является составной частью эвтектической смеси, а также самостоятельной структурной составляющей. Способен образовывать твердые растворы путем замещения атомами других металлов, неустойчив, распадается при термической обработке. Цементит очень тверд (НВ 800) и хрупок.

Аустенит – твердый раствор углерода в γ –Fe. Атомы углерода внедряются в кристаллическую решетку, причем насыщение может быть различным в зависимости от температуры и примесей. Устойчив только при высокой температуре, а с примесями Mn, Сг – при обычных, даже низких температурах. Твердость аустенита НВ 170 .220.
