Активные диэлектрики

Активными диэлектриками, или управляемыми диэлектриками, принято называть такие диэлектрики, свойства которых существенно зависят от внешних условий - температуры, давления, напряженности поля и так далее. Такие диэлектрики могут служить рабочими телами в разнообразных датчиках, преобразователях, генераторах, модуляторах и других активных элементах.

К активным диэлектрикам относят сегнетоэлектрики, пьезоэлектрики, электреты, материалы квантовой электроники, суперионные проводники и др. Строгая классификация активных диэлектриков невозможна, поскольку один и тот же материал может проявлять признаки различных активных диэлектриков. Так, сегетоэлектрики часто сочетают свойства пьезоэлектриков. Кроме того, нет резкой границы между активными и пассивными диэлектриками. Один и тот же материал в зависимости от условий эксплуатации может выполнять либо функции пассивного изолятора, либо активные функции преобразующего или управляющего элемента.

Сегнетоэлектрики

Сегнетоэлектриками называют материалы, обладающие спонтанной поляризацией, направление которой может быть изменено с помощью внешнего электрического поля.

В отсутствии внешнего электрического поля сегнетоэлектрики, как правило, имеют доменную структуру, то есть разбиваются на микроскопические области, обладающие спонтанной поляризацией. В принципе, у ферромагнетиков также имеются домены - области спонтанного намагничивания, поэтому поведение сегнетоэлектриков в электрическом поле подобно поведению ферромагнетиков в магнитном поле. Единственным разли­чием между сегнетоэлектриками и ферромагнетиками является то, что при помещении их в электрическое поле меняется вектор электрического смещения D = E + P, а у ферромагнетиков при помещении в магнитное поле меняется индукция B = H+I.

За рубежом сегнетоэлектрики называют ферро­электриками, поскольку сегнетоэлектрики являются формальными аналогами ферромагнетиков.

Отечественное название - сегнетоэлектрики прои­зошло от сегнетовой соли, двойной калий-натриевой соли винно-каменной кислоты (NaKC4H4O6). Сегнетова соль была первым материалом, в котором обнаружена спонтанная поляризация. Свойства сегнетовой соли были всесторонне исследованы И.В. Курчатовым совместно с П.П. Кобеко в начале тридцатых годов двадцатого века. Монокристаллы сегнетовой соли нашли широкое применение для изготовления различных приборов в годы Великой Отечественной войны, однако в настоящее время сегнетова соль утратила свое техническое значение из-за низкой влагостойкости и низких механических свойств. Очень интенсивно начали развиваться фундаментальные и прикладные работы по сегнетоэлектричеству после открытия Б.М. Вулом (1944 г.) сегнетоэлектрических свойств титаната бария BаTiO3.

На примере BаTiO3 рассмотрим структуру и свойства сегнетоэлектриков.

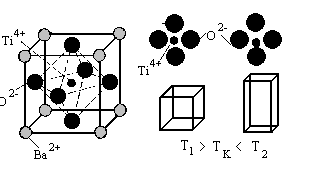

Химические связи в BаTiO3 ионно-ковалентные. Титанат бария кристаллизуется в структуру типа перовскит. Элементарную ячейку решетки такого типа можно представить следующим образом: основу структуры составляют кислородные октаэдры, в центре которых расположены ионы титана. В свою очередь, ионы кислорода центрируют грани куба, составленного из ионов бария (рис. 2).

Размеры элементарной ячейки больше удвоенной суммы ионных радиусов ионов титана и кислорода. Поэтому ион титана имеет некоторую свободу перемещения в кислородном октаэдре.

При достаточно высоких температурах тепловая энергия иона титана достаточна для того, чтобы он непрерывно перебрасывался от одного иона кислорода к другому, поэтому усредненное положение иона титана находится в центре элементарной ячейки, и элементарная ячейка является симметричной - кубической.

Понижение температуры ведет к снижению кинетической энергии иона титана и при некоторой температуре (ниже 120 °С) он локализуется вблизи одного из ионов кислорода. В резуль­тате, симметрия в расположении заря­женных частиц нарушается, и элемен­тарная ячейка приобретает дипольный момент. В соседней элементарной ячейке ион титана смещается к отри­цательному полюсу образовавшегося диполя. Таким образом, соседние эле­ментарные ячейки становятся спонтанно поляризованными.

Одновременно со спонтанной поляризацией идет деформация кристаллической решетки, и кубическая решетка становится ромбоэдрической.

Итак, ниже некоторой температуры (температуры Кюри) сегнетоэлектрики самопроизвольно поляризуются, и при этом деформируется их кристаллическая решетка. Выше температуры Кюри сегнетоэлектрики переходят в параэлектрическое состояние, и кристаллическая решетка становится симметричной. Изменение типа кристаллической решетки при переходе через точку Кюри принято называть фазовым переходом.

Образование доменов в кристаллах сегнетоэлектриков связано с тем, что в том случае, когда все соседние элементарные ячейки кристалла поляризованы в одном и том же направлении, вокруг кристалла появляется внешнее электрическое поле. Наличие электрического поля повышает энергию системы и для снижения энергии кристалл самопроизвольно разбивается на домены.

Поскольку ниже температуры Кюри симметрия кристаллической решетки уменьшается, то число направлений, вдоль которых выгодна спонтанная поляризация соседних кристаллических решеток, сравни­тельно мало. Такими направлениями будут направле­ния типа <111>. Соответственно соседние домены мо­гут быть разориентированы на 180 или на 90 градусов. Поскольку суммарные электрические моменты сосед­них доменов антипараллельны или перпендикулярны, то в целом кристалл сегнетоэлектрика не обладает электрическим моментом.

Важно отметить, что на границах доменов про­исходит постепенный поворот дипольных моментов из одного направления в другое, аналогично тому, как происходит этот поворот в ферромагнетиках. В этом еще одно сходство сегнетоэлектриков с ферромагнетиками. Очевидно, что границы доменов в сегнетоэлектриках взаимодействуют со структурными несовершенствами решетки так же, как и ферромагнетиках.

При помещении сегнетоэлектрика в элек­трическое поле некоторые домены имеют мини­мальную энергию, поскольку их дипольные мо­менты совпадают с направлением поля. Для сни­жения суммарной энергии материала эти домены растут, и суммарная поляризация сегнетоэлектрика увеличивается (рис. 4). После того, как благопри­ятно ориентированные домены заполнят весь крис­талл, рост поляризации прекратится.
