[2] Значения коэффициента т:

/r (r/)

0,1

0,2

0,3

0,4

0,5

0,6

0,7

0,8

0,9

1,0

т

0,97

0,72

0,6

0,54

0,49

0,47

0,44

0,42

0,4

0,39

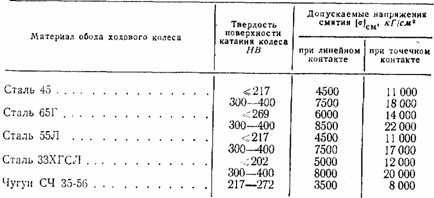

Рекомендуемые данные для расчета ходовых колес

Приведенный модуль упругости

где — модуль упругости материала колеса, кГ/см2; —модуль упругости материала рельса, кГ/см2. Для стальных колес и рельсов

§ 3. Сопротивления передвижению кранов и тележек

При передвижении кранов и тележек возникают сопротивления в ходовой части, внешние сопротивления и сопротивления в элементах передач механизма. В зависимости от режима и условий работы крана эти сопротивления могут действовать в различных сочетаниях. При конструировании необходимо определять наиболее возможное и характерное для данного типа крана их сочетание. Значение числовых значении сопротивлении позволяет произвести расчет мощности электродвигателя, тормозных устройств, передач и других элементов.

При передвижении тележки или моста крана с приводными колесами по двухрельсовым путям с постоянной скоростью (установившийся режим) преодолеваются сопротивления от трения в ходовых колесах, от ветровой нагрузки и от возможного уклона рельсового пути. В момент пуска механизма передвижения (неустановившийся режим), кроме указанных сопротивлений, возникает сопротивление от сил инерции приводимых в движение масс. У механизмов с ручным приводом этим сопротивлением обычно пренебрегают.

Для однорельсовых консольных и велосипедных кранов необходимо также учитывать сопротивления в упорных роликах, воспринимающих горизонтальные нагрузки. В однорельсовых тележках возникают сопротивления, являющиеся результатом конусности колес и возможного поперечного смещения. Для тележек с канатной тягой электродвигатель механизма передвижения преодолевает, кроме того, сопротивления, характерные для этого механизма — в канатных блоках, от провисания тягового каната и ветровой нагрузки. В отдельных случаях следует также учитывать сопротивление от действия центробежных сил, возникающих при одновременной работе механизмов передвижения тележки и вращения крана.

Сопротивление от трения в ходовых колесах однорельсовых и двухрельсовых кранов (рис. 18). Этот вид сопротивлений слагается из трения качения ходовых колес по рельсам, трения в опорах, трения реборд колес о головки рельсов и трения торцов ступиц колес. При качении колес силы сопротивления вызывают моменты сопротивления движению, равные:

от трения качения колеса по рельсу

от трения в опорах колеса

где собственный вес крана с тележкой для расчета механизма передвижения моста или одной тележки для расчета механизма передвижения тележки (в обоих случаях с учетом веса грузозахватных устройств);

Коэффициент трения качения и ходовых колес по рельсам:

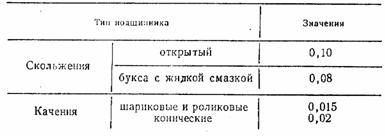

Коэффициент трения f в опорах ходовых колес

Моменты сопротивления движению можно выразить в ином виде

(1)

где — соответственно силы сопротивления от трения качения и трения в опорах, отнесенные к поверхности катания ходо­вых колес; D — диаметр поверхности катания ходового колеса. Эти силы сопротивления равны:

(2)

Трение торцов ступиц колес, возникающее при их установке на подшипниках скольжения, и особенно трение реборд зависит от многих переменных факторов, не поддающихся достаточно точному математическому описанию. Поэтому принято пользоваться условными методами расчета, когда указанные сопротивления учитывают общим опытным коэффициентом трения реборд , который вводится в формулы для момента или силы сопротивления движению.

Тогда момент и сила сопротивления в ходовых колесах равны

и

(3)

Если принять, что .приведенный к поверхности катания колеса обобщенный коэффициент сопротивления

то силу сопротивления на ходовых колесах можно определить из выражения

Сопротивления от трения в горизонтальных упорных роликах и направляющих колесах. При качении безребордных упорных роликов по рельсам возникают сопротивления от трения качения и трения в их подшипниках. Максимальные значения этих сопротивлений возникают при максимальных горизонтальных давлениях, соответствующих у передвижных консольных кранов крайнему положению тележки (рис. 16) и у велосипедных кранов — положению укосины, перпендикулярной к рельсовому пути. Учитывая воздействие максимального горизонтального давления на каждую из опор консольного или велосипедного кранов, определяют сопротивление в упорных роликах:
