SiO2/ Si3N4 и прорисованный через резистную маску. Сначала подтравливается слой оксида, затем удаляется W, и слой Si3N4 профилируется через оксидную маску с требуемой топологией. Компромиссным составом для травления сандвича резист / Si3N4/ боросиликатное стекло является смесь 70% H3PO4, 29% глицерина и 1% HBF4 при температуре 103оС. При более высоких концентрациях HBF4 наблюдается быстрая эрозия резистов KTFR и AZ-1350.

Травление алюминия.

Жидкостное травление металлов включает в себя многие электрохимические процессы. Химическая реакция вызывает протекание тока, причем металл является анодом

M ® Mn+ + ne. (38)

Большинство металлов покрыто естественным окислом. Для удаления этого пассивирующего слоя добавляется вспомогательный травитель.

Известно большое число различных неорганических окислителей. Наиболее простые содержат Н+. Основная задача химика-технолога заключается в выборе подходящего окислителя, удовлетворяющего требованиям термодинамики:

DF = -nФDЕ, (39)

где DF - свободная энергия, DЕ - разность потенциалов окисления и восстановления (табл. 8).

Таблица 8. Металлы и окислители.

Жидкостное травление Al изотропно и сопровождается уходом края профиля травления (рис. 1) на 1-2 мкм. Воспроизводимость размеров при травлении партии пластин составляет ±1 мкм. Структуры обычно перетравлены, так как металлические пленки содержат дефекты - зерна, преципитаты, а также подвержены напряжениям.

Металлы при контакте друг с другом изменяют свой электрохимический потенциал [см. формулу (38)] (гальванический эффект), что ускоряет их собственное травление и ведет к сильному подтравливанию нижележащего металлического слоя. Например, слой Al в NaOH стравливается сам по себе за 7 мин. При контакте с Pt/Au его травление оканчивается через 1 мин.

Травители для алюминия.

Травление алюминия проводится в щелочной или кислотной среде. Широко применяется травитель, состоящий из концентрированной H3PO4 (76%), ледяной уксусной кислоты (15%), концентрированной азотной кислоты (3%) и воды (5%) по объему. Согласно исследованиям, процесс состоит из двух стадий - формирования Al3+ и образования AlPO4, контролируемых скоростями соответствующих реакций:

Al2O3 ¾медленно® Al ¾-3еHNO3® Al3+ ¾быстро®

¾быстро® Пленка ¾медленно® Растворимый AlPO4. (40)

Вода в фосфорной кислоте препятствует растворению Al2O3, но она способствует растворению вторичного продукта AlPO4. Сила тока пропорциональна скорости травления. Если ток приложен к алюминию, то отмечается анизотропия травления.

Энергия активации травления Al в H3PO4/HNO3 равна 13.2 ккал/моль, что предполагает ограничение процесса скоростью растворения Al2O3 в H3PO4. Выделяемый газ есть смесь Н2, NO и NO2. Адсорбция газов на поверхности Al является постоянной проблемой при использовании вязких травителей. Пузырьки способны замедлять травление - под ними образуются островки недотравленного металла, которые могут замыкать близко расположенные проводники.

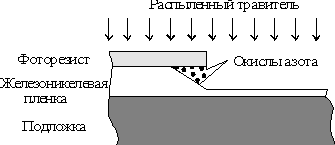

Рис. 17. Образование пузырьков во время жидкостного травления пленки железоникелевого сплава. Преимущест-венная адсорбция газообразных продуктов на боковой стенке ограничивает боковое подтравливание. Неожиданным примене-нием адсорбции пузырь-ков явилось ее исполь-зование для сглаживания краев профиля при травлении железонике-левых пленок в HNO3 (рис. 17). Как только начинается процесс трав-ления, пузырьки окиси азота собираются вдоль боковой кромки. Адсор-бированный промежуточ-ный продукт NO2

действует как сильный окислитель при травлении металла, и травление в боковом направлении ускоряется. Адсорбция газов на боковой стенке (рис. 17) использовалась также для снижения бокового подтравливания Al при его травлении в Н3РО4. Снижение давления в камере травления с 105 до 103 Па приводило к уменьшению подтравливания с 0.8 до 0.4 мкм. В результате адсорбции мелких пузырьков водорода на боковой стенке на ней образовывался эффективный диффузионный барьер.

Для снижения бокового подтравливания Al с 1.0 до 0. 25 мкм было предложено несколько травителей (табл. 9), содержащих добавки сахарозы (полиспирта) и ПАВ.

Таблица 9. Травители для алюминия.

1) АК - циклокаучук с азидами, резисты типа KTFR; ДХН - новолак с хинондиазидами, резисты типа AZ-1350.

Некачественно травление Al обусловлено несколькими факторами :

1) недопроявленный резист;

2) неравномерность толщины;

3) напряжения в пленках поверх ступенек;

4) гальваническое ускорение травления из-за наличия преципитатов Al-Cu;

5) неравномерность толщины окисла;

6) нестабильность температуры (>±1оС).

Эти факторы приводят к перетравливанию и закорачиванию.

Хром является вторым после алюминия металлом, наиболее часто подвергающимся травлению. Он широко используется при изготовлении фотошаблонов. В качестве травителя используется сульфат церия/HNO3.

Вследствие индукционного эффекта (формирования верхнего слоя Cr2O3) травление пленки нелинейно, и поэтому момент окончания травления не может быть определен по ее начальной толщине.
