Системы с изменением частоты

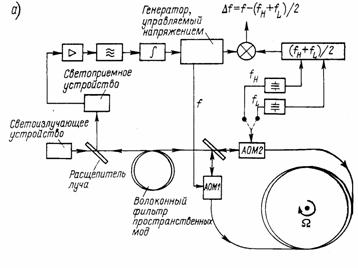

На рис. 13, а представлена структура волоконно-оптического гироскопа с измене­нием частоты, разработанного западногерманской фирмой SEL, в нем два опорных генератора с частотой fL и fН, с помощью которых устанавливается разность фаз p, которая коммутируется с частотой fс. Все это позволяет увеличить чувствительность. В частности, в стационарном режиме частота f возбуждения AOM1 равна (fL +fН)/2, т. е. при коммутации между fН и fL выходной сигнал интерферометра не изменяется. В режиме c. установившейся частотой f составляющая fc на выходе интер­ферометра отсутствует, что может быть основой для обратной связи для генератора, управляемого напряжением. При враще­нии гироскопа частота f отклоняется от значения (fL +fН)/2 и в соответствии с установившейся разностью можно определить по формуле скорость этого вращения:

(11)

В данной системе эффективно снижаются шумы, поскольку частота fс определяется как величина, обратная периоду рас­пространения световой волны по катушке с оптическим волок­ном, а частота света сигнала и света обратного рассеяния Рэ­лея обычно различается только как fН - fL. Динамический диа­пазон, как видно на рис. 13, б, простирается на шесть поряд­ков, что является особенностью метода изменения частоты.

Если расстояние от модуляторов АОМ1 и АОМ2 до расщепителя луча неодинаково, возникает дрейф нуля. Из-за этого стабильность нулевой точки ухудшается до стабильности в системе с фазовой модуляцией. Тем не менее, эти изделия уже выпускаются (с дрейфом около 3°/ч). В них длина оптического волокна 1 км, радиус катушки 5 см. Угловое смещение на каждый отсчет частоты выходного сиг­нала составляет 2,95 с.

Метод изменения частоты структурно базируется на методе фазовой модуляции. Считается, что он позволяет повысить раз­решающую способность и стабильность нулевой точки. При этом основные сложности связаны с частотным сдвигателем. Если в качестве его используется АОМ, то возникают две проблемы — увеличение габаритов оптической системы при росте мощности возбуждения и отраженного света, а также повышение частоты возбуждения. Наряду с АОМ исследуются частотные сдвигатели в виде волоконно-оптических фукциональных элементов и световых волноводов. Кроме того, интегрируются два AOM и объектив на подложке из LiNbО3. Проектируются также системы с частотным сдвигом, полученным на основе фазового метода.

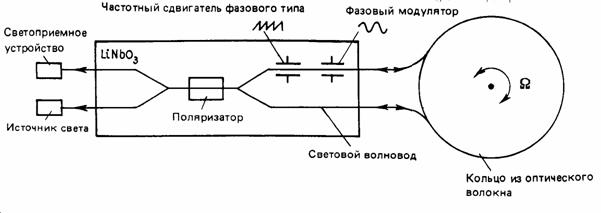

На рис. 14 представлена общая структура фазовой си­стемы, выполненной на базе интегральной схемы. Фазовый модулятор волноводного типа имеет хорошие частотные харак­теристики, поэтому возможно возбуждение пилообразным напря­жением и реализация фазовой системы. При этом, если ампли­туда пилообразного напряжения возбуждения строго соответ­ствует 2p, то высшие гармоники не возникают, и получается идеальный частотный сдвигатель. Для инерциальной навигаци­онной системы это условие должно выполняться очень строго. Французская фирма «Томсон ЦСФ» разработала автоматиче­скую регулировку амплитуды с помощью цифроаналогового преобразователя, который обеспечивает требуемую пилообразную форму напряжения с фронтом из микроступеней. Частота его определяется как Df из формулы (11), и при синхронной с цифроаналоговым преобразователем обратной связи здесь обеспечивается нулевой метод, а изменение тактовой частоты информирует об угловой скорости гироскопа. В этой системе не требуется большого сдвига частоты и можно обойтись лишь одним частотным сдвигателем. Разработан подобный гироскоп с дрейфом нуля 0,3°/ч и динамическим диапазоном в 7 порядков.

Система со световым гетеродинированием

Система на рис. 6 включает в себя катушку радиусом 15 см из оптического одномодового волокна длиной 2000 м, отдельные оптические приборы и одно­модовый полупроводниковый лазер. В ней используется прямая частотная модуляция излучения полупроводникового лазера, что приводит к дополнительным шумам. Для снижения когерентности увеличивается ширина спектра излучения. На рис. 15 приведены характеристики шумов. Расширение спектра позво­ляет повысить разрешающую способность примерно в 20 раз. Поскольку из-за обратного света спектр полупроводникового лазера нестабилен, в систему вводится изолятор.

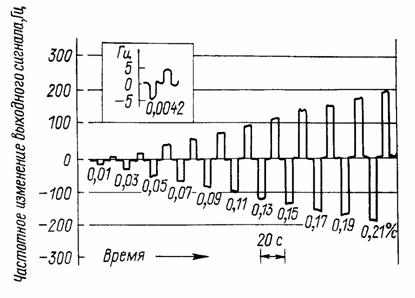

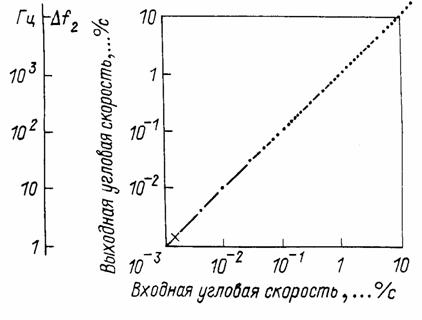

На рис. 15, а поясняется работа данной системы. По вер­тикальной оси откладывается изменение частоты, которое пропорционально угловой скорости, причем один отсчет соответствуег угловому сдвигу 4" (при 10-кратном усилении 0,4" на 1 отсчет). Скорость вращения земного шара 0,0042°/с, кратковременная разрешающая способность 5°/ч. На рис. 15, б приведена характеристика передачи (вход—выход). Скорость 11°/ч соответствует фазовой разности 180°. Линейность характеристики улучшена благодаря применению нулевого метода. Верхняя граница обнаружения вращения, определяемая электронной схемой, составляет 100°/c, динамический диапазон экспери­ментальной системы 5 порядков.

Из-за тепловых колебаний скорости звука в АОМ системы возникает заметный дрейф нуля, в связи с чем продолжаются исследования способов отслеживания звуковой скорости в АОМ. Данную систему, используя двухмерные световые волноводы и дифракционные решетки, можно реализовать в виде интегральной схемы.

Заключение

Рассмотрен принцип действия некоторых оптических гироскопов, в том числе волоконно-оптических. Благодаря методу фа­зовой модуляции достигнута разрешающая способность и ста­бильность нулевой точки в соответствии с требованиями инерциальной навигации. С помощью метода изменения частоты и светового гетеродинирования реализован широкий динамиче­ский диапазон (от пяти до девяти порядков) и стабильный масштабный коэффициент. Волоконно-оптические гироскопы на­ходят широкое применение. Быстрыми темпами ведется разработка различных приборов на микрооптической технологии, волоконно-оптических функциональных элементах, оптических волноводных элементах. К настоящему времени такие гироскопы среднего класса уже имеются в продаже.
