Исследование кольцевых лазерных гироскопов началось в 60-х годах. К настоящему времени достигнута разрешающая способность и стабильность нулевой точки примерно 0,001°/ч. В последнее время кольцевые лазерные гироскопы применяются в инерциальной системе отсчета не только в самолетах «Боинг» 757/767, но и в аэробусах А310. В Японии опубликованы сообщения об измерении ими угловой скорости 0,01°/ч.

Таким образом, кольцевой лазерный гироскоп достиг уже стадии практического применения, но, тем не менее, остается ряд нерешенных проблем:

1. Нелинейность выходного сигнала при малой угловой скорости (влияние синхронизма).

2. Дрейф выходного сигнала из-за газовых потоков в лазере.

3. Изменение длины оптического пути под воздействием теплового расширения, давления и механических деформаций.

Из этих проблем самой важной является первая. При малых угловых скоростях уменьшается разность частот генерируемых световых волн, а это приводит к синхронизму (Df=0) и невозможности обнаружения вращения. (Типичный порог обнаружения при этом 10°/ч.) Зона нечувствительности, обусловленная синхронизмом, показана на рис. 3, a штриховыми линиями. Указанная выше разрешающая способность обнаружения 0,001°/ч обеспечивается при подавлении явления синхронизма путем приведения всей системы к микроколебаниям (метод Дейза). Но нелинейность при незначительном повороте все же остается, кроме того, это означает, что не используется такое преимущество оптического гироскопа, как его неподвижность.

В кольцевом лазерном гироскопе возникает явление синхронизма, так как это активная конструкция и сама оптическая катушка для обнаружения вращения входит в состав лазерного генератора. Напротив, в интерферометре Саньяка, представленном на рис. 1, вышеупомянутое явление не возникает, поскольку это пассивная конструкция, при которой световой источник находится вне чувствительной петли. Основное внимание здесь уделяется оптическому волокну, снижению потерь в нем.

Волоконно-оптические гироскопы.

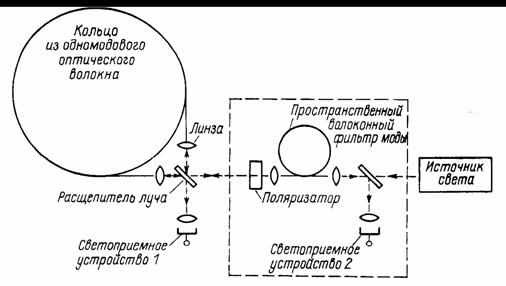

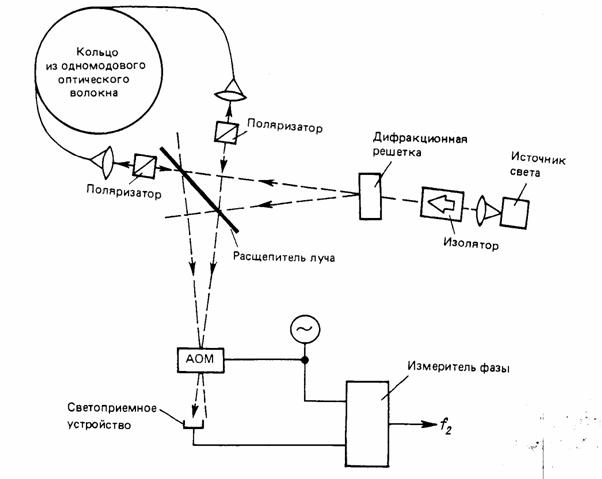

На рис. 4 приведена оптическая схема волоконно-оптического гироскопа. По сути это интерферометр Саньяка (см. рис. 1), в котором круговой оптический контур заменен на катушку из длинного одномодового оптического волокна. Часть схемы, обведенная штриховой линией, необходима для повышения стабильности нулевой точки. Таким образом, разность фаз между двумя световыми волнами, обусловленная эффектом Саньяка, с учетом формулы (5) выражается как

(7)

где N — число витков в катушке из волокна; L — длина волокна; а — радиус катушки.

Следует обратить внимание на то, что в основные формулы не входит коэффициент преломления света в волокне.

Благодаря совершенствованию технологии производства выпускается волокно с очень низкими потерями. Чтобы не повредить волокно, намотка производится на катушку радиусом несколько сантиметров. При этом не наблюдается сколько-нибудь заметного увеличения потерь. Можно создать сравнительно малогабаритный и высокочувствительный интерферометр Саньяка с катушкой небольшого радиуса (2 .5 см), намотав на нее волокно большой длины. Сформировав оптимальную оптическую систему, можно измерять с высокой точностью изменения фазы (в инерциальной навигации — порядка 10-6`рад), а затем из формулы (7) определять круговую скорость. Все это и составляет принцип работы волоконно-оптического гироскопа.

Поскольку данный волоконно-оптический гироскоп — пассивного типа, в нем отсутствуют такие проблемы, как явление синхронизма.

Пределы обнаружения угловой скорости. В основной оптической системе на рис. 4 в состоянии оптические пути для света в обоих направлениях обхода будут одинаковы по длине, а поскольку сигнал на выходе светоприемника изменяется пропорционально , то гироскоп нечувствителен к очень малым поворотам. Считается, что в системе с оптимальной чувствительностью теоретические пределы обнаружения угловой скорости связаны с дробовым шумом светоприемника. Анализ показывает, что для оптического волокна с потерями a существует определенная длина, позволяющая оптимизировать пределы обнаружения при дробовом шуме:

(8)

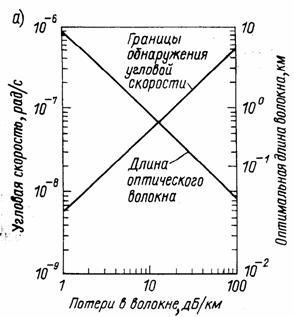

Результаты расчета при типичных значениях параметров приведены на рис. 5, а. Для оптического волокна с потерями 2 дБ/км пределы обнаружения примерно 10-8 рад/с (0,001°/ч). Это как раз значения, применяемые в инерциальной навигации. На рис. 5, б показано, что благодаря увеличению радиуса катушки с оптическим волокном, а также использованию света с длиной волны 1,55 мкм, на которой потери в оптическом волокне очень низки, возможно создание измерителя оборотов в инерциальном пространстве с чрезвычайно малым дрейфом. Это позволяет применять измеритель не только в навигации, но и в геофизике.

В реальных волоконно-оптических гироскопах возможности ограничены шумовыми факторами.

Оптический гироскоп с кольцевым резонатором пассивного типа

Повысить чувствительность гироскопа на эффекте Саньяка можно с помощью кольцевого оптического резонатора, используя для этого полупрозрачное зеркало с высоким коэффициентом отражения (см. рис. 3, в). Резонатор представляет собой интерферометр Фабри — Перо в форме кольца. При этом выходной сигнал светоприемника резко реагирует на изменение фазы wt при однократном прохождении световой волной кольцевого оптического пути. Следовательно, можно создать высокочувствительный датчик, например, измеряющий смещение резонансного пика, обусловленное поворотом. Другими словами, можно уменьшить длину волокна чувствительного кольца, а если гироскоп среднего класса, то вполне можно использовать даже одновитковое волоконное кольцо, соединенное с оптической интегральной схемой.

В подобной структуре гироскопа для получения острой резонансной характеристики требуется световой источник с высокой когерентностью излучения, в то время как в волоконно-оптическом гироскопе для улучшения характеристик требуется световой источник с низкой когерентностью.
