К155ие9

Примечание: Т = 25 0С.

Таблица – 2. Предельно допустимые электрические режимы эксплуатации (К155)

Т = -10 ¸ +70 0С

Кратковременное (в течении до 5 мс) максимальное напряжение питания – 7 В

Максимальное напряжение источника питания – 6 В

Минимальное напряжение на входе микросхемы – 0.4 В

Максимальное напряжение на входе микросхемы и между эмитерами – 5.5 В

Минимальное напряжение на выходе микросхемы – 0.3 В

Рисунок 7 – Цекалёвка микросхемы

Таблица – 3. Обозначение входов и выходов

N выв.

Назначение

N выв.

Назначение

1

Вход установки

9

Вход разрешения за-

2

Вход синхронизации



писи U2

3

Вход информационный

10

Вход разрешения пе-

4

Вход информационный



реноса Р1

5

Вход информационный

11

Выход 4 разряда

6

Вход информационный

12

Выход 3 разряда

7

Вход разрешения

13

Выход 2 разряда



счета U1

14

Выход 1 разряда



15

Выход переноса

8

Общий

16

Ucc

Микросхема К155ИЕ9 – декадный двоично – десятичный счетчик. Он запускается положительным перепадом тактового импульса и имеет синхронную загрузку (предварительную установку каждого триг­гера). Несколько счетчиков ИЕ9 образуют синхронный многодекадный счетчик. Сброс всех триггеров асинхронный по общему входу сброса R.

Принципиальная схема высокоскоростного синхронного счетчика от­личается внутренней логикой ускоренного переноса и тем, что все триг­геры получают перепад тактового импульса одновременно. Изменения выходных состояний триггеров совпадают по времени, поэтому в выход­ных импульсных последовательностях нет пиковых помех (клыков). За­пускающий тактовый фронт импульса – положительный, причем для варианта этой микросхемы с переходами Шоттки буферный элемент так­тового входа имеет порог Шмитта с гистерезисом Т400 мВ, что уменьшает чувствительность к импульсным помехам, а так­же обеспечивает устойчивое переключение триггеров при медленно на­растающем перепаде тактового импульса.

Счетчик ИЕ9 – полностью программируемый, поскольку на каждом из его выходов можно установить требуемый логический уровень. Та­кая предварительная установка происходит синхронно с перепадом так­тового импульса и не зависит от того, какой уровень присутствует на входах разрешения счета СЕР и СЕТ. Напряжение низкого уровня, по­ступившее на вход параллельной загрузки РЕ, останавливает счет и разрешает подготовленным на входах DO—D3 данным загрузиться в счетчик в момент прихода следующего перепада тактового импульса (от уровня Н к В).

Сброс у счетчика ИЕ9 – асинхронный. Если на общий вход сброса R поступило напряжение низкого уровня, на выходах всех четырех триг­геров устанавливаются низкие уровни независимо от сигналов на вхо­дах С, РЕ, СЕТ и СЕР. Внутренняя схема ускоренного переноса необхо­дима для синхронизации многодекадной цепи счетчиков ИЕ9. Специаль­но для синхронного каскадирования микросхема имеет два входа разре­шения: СЕР (параллельный) и СЕТ (вспомогательный, с условным на­званием «трюковый»), а также выход ТС (окончание счета).

Счетчик считает тактовые импульсы, если на обоих его входах СЕР . и СЕТ напряжение высокого уровня. Вход СЕТ последующего счетчика 'получает разрешение счета в виде напряжения высокого уровня от вы­хода ТС предыдущего счетчика. Длительность высоких уровнейна вы­ходе ТС примерно соответствует длительности высокого уровня на выходе QO предыдущего счетчика.

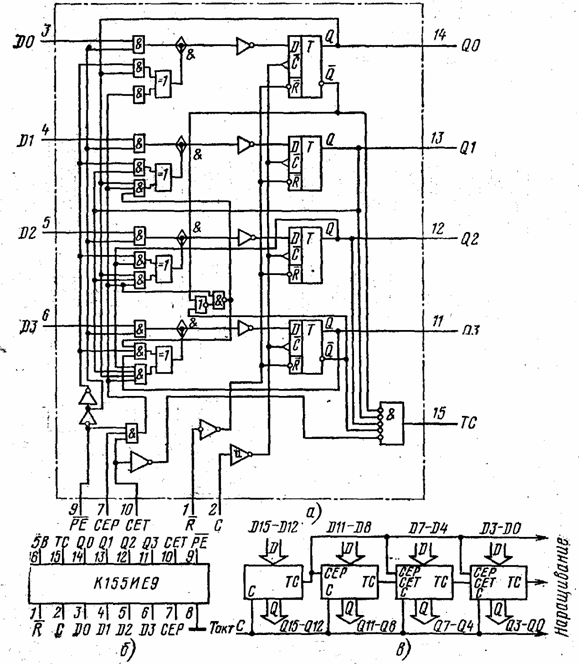

На рисунке 8, в показана схема соединения четырех микросхем ИЕ9 в быстрый синхронный 16-разрядный счетчик.

Для счетчиков ИЕ9 не допускаются перепады от высокого уровня к низкому на входах СЕР и СЕТ, если на тактовом входе присутствует напряжение низкого уровня. Нельзя подавать положительный перепад на вход РЕ, если на тактовом входе присутствует напряжение низкого уровня, а на входах СЕР и СЕТ — высокого (во время перепада или пе­ред ним). Сигналы на входах СЕР и СЕТ можно изменять, если на так­товом входе С присутствует напряжение низкого уровня. Когда на входе РЕ появляется высокий уровень, а входы СЕ не активны (т. е. не ис­пользуем СЕР и СЕТ и наних остается низкий уровень), то вместе с последующим положительным перепадом тактового импульса на выхо­дах QO—Q3 появится код от входов DO—D3.

Запуская напряжениями высокого уровня входы СЕТ и СЕР во вре­мя низкоуровневой части тактового периода, получим на выходах на­ложение кодов загрузки и внутреннего счета. Если во время низкоуров­невой части периода тактовой последовательности на входы СЕТ, СЕР и РЕ поданы положительные перепады, нарастающие от низкого уровня к высокому, тактовый перепад изменит код на выходах QO—Q3 на по­следующий.

При входных сигналах высокого уровня счетчик К155ИЕ9 (74160) потребляет ток питания 94 мА, К555ИЕ9 (74 LS160A) 32 мА; если все выходные сигналы имеют низкий уровень, то 101 и 32 мА соответствен­но. Максимальная частота счета 25 МГц. Время распространения сигна­ла от входа С до выхода ТС («Счет закончен») составляет 35 и 27 нc, а время сброса (от входа R до выходов Q) 38 и 28 не для обычного ис­полнения и варианта Шоттки.
