Если от переключателя S1 подать входное напряжение низкого уровня (ноль потенциала), токпрекратится и транзистор практиче­ски без задержки перейдет от насыщения к состоянию отсечки (т. е. вы­ключится, разомкнется), так как он находился ранее на грани линейного и насыщенного режимов. Подругому, в объеме его базовой области, как в микроскопическом аккумуляторе, не были накоплены избыточные заряды.Отметим, что поскольку напряжение между базой и коллек­тором удерживалось на уровне нескольких десятых долей вольта (диод VD1 обычный, кремниевый), напряжение низкого выходного уровня для элемента РТЛ с ограничением тока насы­щения (рисунок 5, а) может увеличиться до 1 В (вместо 0,3 В при на­сыщаемом ключе).

В схеме на рисунок 5,б транзистор VT1 удерживается от перехода в насыщение шунтирующим диодом Шотки VD1 с низким порогом открываиия. Здесь напряжение = О.З В, поэтому напряжение U повысится мало. На рисунке 5, в предыдущая схема заменена еди­ным символом—транзистором Шотки. Этот транзистор не переходит в глубокое насыщение, у него очень мало время рассасывания накоп­ленных в базе носителей. Логические элементы на основе транзисто­ров Шотки имеют очень малое время задержки отключения.

На основе транзисторов Шотки в начале 70-х годов были выпуще­ны первые микросхемы двух основных современных серий ТТЛ. На рисунке 7, а показана схема высокоскоростного логического элемента, применяемого как

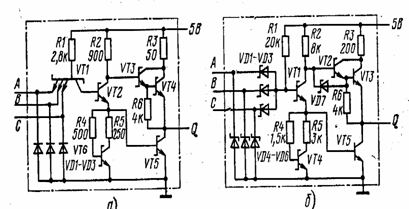

а-ТТЛШ; 6-МмТТЛШ

Рисунок 6 - Принципиальные схемы логических элементов с переходом Шотки:

основа микросхем серии К531. Аналогич­ная зарубежная серия называется 74S; здесь S — начальная буква фа­милии немецкого физика Шотки (Schottky), открывшего физический эф­фект, оказавшийся для электроники столь важным.

В этом элементе вместо эмиттерного резистора (см. R3 на рисунке 5, а) для улучшения формы импульса использован нагрузочный гене­ратор тока—транзистор VT4 с резисторами R4, R5. Отметим, что номиналы остальных резисторов в элементах серий К131 и К531 (сравни­те рисунок 4,а и 6,а) почти одинаковые. Из-за этого близки значения мощности потребления Рпот, однако время 1ад,р,ср для инвертора серии К531 снижено до 3 нс, что обусловило потребление энергии на 1 бит ин­формации Энoтss;19•3=57 пДж.

На рисунке 6,б показана схема элемента, на котором основаны микросхемы серии К555. Аналогичная зарубежная серия имеет название74LS (т. е. low Schottky — что можно трактовать как экономичная се­рия с применением переходов Шотки). Для Микросхем серии К555 мощ­ность, потребляемая одним элементом, Рпот =2 мВт ,поэтому потребляемая энергия переключения Эяот =19пДж.

В электрической схеме элемента серии К555 вместо многоэмиттерного транзистора использована матрица диодов Шотки. Микросхемы серии К555, как нетрудно видеть из Сравнительной таблицы параметров, по быстродействию соответствуют серии К 155 (потребляе­мый ток уменьшен в пять раз!), по экономичности уступают микросхе­мам серии К134 (I мВт) всего в 2 раза, но в итоге потребляют энер­гию на перенос 1 бита информации в 1,5 раза меньше. Сейчас микросхемы серии К555 вытеснили из аппаратуры серию К134 и по мере наращива­ния номенклатуры служат эффективной заменой для микросхем самой массовой, стандартной серий К155.

Микросхемы серии К531 потребляют энергию на перенос 1 бита, в 2,3 раза меньшую, чем у микросхем старой серии К131, из-за чего она также стала неперспективной Логические уровни и до­пустимые напряжения на входах и выходах микросхем этих серий от­личаются незначительно. Однако для микросхем серий К155 и К531 ве­лики входные токи низкого уровня 1 соответственно 1,6 и 2,0 мА для одного входа. Сила этого тока для микросхем серии К555 и К1531 в 3—4 раза меньше. Допустимый стекающий выходной ток низкого уров­ня для серии К531 в 2,5 раза больше, чем для серии К555. Кроме того, в составе каждой серии выпускаются так называемые буферные логические элементы, допустимый ток 1 для которых увеличен еще примерно в 3 раза.

Рассмотрим другой крайний случай взаимного применения микросхем ТТЛ. Буферный выход (самый мощный среди ТТЛ) микросхемы серии К531 может обеспечить стенание входного тока от 150 логических эле­ментов серии К555 (1вых —150 ¸ 60 мА). Отметим, что буферный элемент серии К555 имеет более высокую нагрузочную способность, чем простой выход мик­росхемы серии К531.

При совместном использовании микросхем ТТЛ высокоскоростных, стандартных и микромощных следует учитывать, что микросхемы се­рии К531 дают увеличенный уровень помех по шинам питания из-за больших по силе и коротких по времени импульсов сквозного тока корот­кого замыкания выходных транзисторов логических элементов. Часть печатной платы с микросхемами серии К531 должна иметь отдельные, очень низкоомные шины питания. Токоведущие сигнальные дорожки должны быть кратчайшими, чтобы не излучались помехи.

Серии с повышенными входным и выходным сопротивлениями (на­пример, К555) более чувствительны к помехам-наводкам и к помехам по питанию, чем мощные серии. Маломощную часть устройства требу­ется защитить экраном и заградительными фильтрами по питанию. Проводники на печатной плате, по которым передаются выходные сиг­налы микросхем серии К531, не должны проходить рядом с токоведу-щими дорожками входных сигналов микросхем серии К555. При совме­стном применении микросхем серий К155 и К555 помехи невелики.

Выходы однокристальных, т. е. расположенных в одном корпусе, логических элементов ТТЛ, можно соединять вместе. При этом надо учитывать, что импульсная помеха от сквозного тока по проводу пита­ния пропорционально возрастет. Реально на печатной плате остаются неиспользованные входы и даже микросхемы (часто их специально «закладывают про запас») Такие входы логического элемента можно сое­динять вместе, при этом ток 1 не увеличивается. Однако для элемен­тов серии К555 входы соединять не следует, чтобы не повышалась паразитная входная ёмкость элемента. На неиспользуемые входы можно подать напряжение высокого уровня от выхода свободного логическо­го элемента, заземлив при этом его вход.

Как правило, микросхемы ТТЛ с логическими функциями И, ИЛИ потребляют от источников питания меньшие токи, если на всех входах присутствуют напряжения низкого уровня. Из-за этого входы таких не­используемых элементов ТТЛ следует заземлять.

4 Описание микросхемы К155ИЕ9

Таблица – 1. Электрические параметры микросхемы К155ИЕ9
