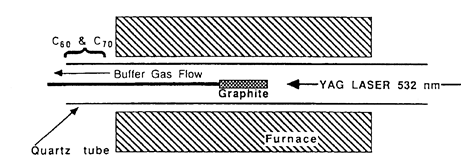

Рис. 2. Схема установки лазерного испарения графита для получения фуллеренов и эндометаллофуллеренов.

Синтез эндоэдральных фуллеренов в микроколичествах был впервые осуществлен в работе [14], существенной особенностью, которой было использование в качестве лазерной мишени композитного материала, полученного прессованием La2O3, графитового порошка и смолы. Мишень помещалась в цилиндрическую, заполненную гелием, подогреваемую камеру. Как показали результаты масс-спектрометрического анализа, при лазерном облучении металлографитового материала в атмосфере гелия наряду с полыми фуллеренами образуются также эндоэдральные соединения типа La@C2n, где n³30.

Метод получения эндоэдральных фуллеренов посредством лазерного воздействия на мишени из композитного материала не нашел в дальнейшем широкого применения, что связано в первую очередь с его весьма низкой производительностью, а также малым выходом эндоэдралов.

Электродуговой метод

Существенно более высокими показателями характеризуется электродуговой метод синтеза эндофуллеренсодержащей сажи. В этом методе используется традиционный способ синтеза фуллеренов, разработанный Кретчмером и Хафманом [15]. В результате термического распыления материала графитового электрода в электрической дуге, горящей в атмосфере Не, образуется сажа, содержащая до 20 % фуллеренов, главным образом С60 и С70. Добавление некоторого (небольшого), количества паров металла приводит к образованию эндоэдральных металлофуллеренов, содержание которых достигает 1,5 % от веса сажи [16].

Наиболее простой способ введения металлического пара в дугу основан на использовании композитного электрода (анода), изготовленного из графита с небольшой примесью порошка металла либо его соединение (оксида, карбида). В качестве электрода используется стержень с высверленным с торцевой части отверстием, заполняемым смесью аморфного мелкодисперсного графита с порошком металла, его оксидом либо карбидом. Содержание металла в материале анода обычно не превышает нескольких атомных процентов. При этом установлено, что выход эндоэдралов растет при введении в материал электрода карбидов металлов [17,18], а также, если богатый карбидами катодный осадок, образующийся в процессе дугового испарения металлсодержащего графитового стержня, периодически «дожигается» в результате смены полярности электродов.

Примером эффективного использования электродугового метода получения сажи, содержащей эндоэдральные металлофуллерены, может служить работа [19]. Для изготовления анода в графитовом стержне длиной 100 мм и диаметром 6 мм высверливалось отверстие длиной 70 мм и диаметром 4 мм, которое заполнялось смесью порошка La2O3 и аморфного графита. Предварительно оксид лантана сушили в вакууме при температуре 300 0С в течение 5 часов. Доля лантана в материале анода составляла 1 ат.%. Для упрочнения материала электроды подвергались термической обработке в вакууме при температуре 1800 0С в течение 3 часов. После этого стержни становились гигроскопичными и чувствительными к присутствию влаги, поэтому для получения высокого выхода металлофуллеренов было необходимо использовать их немедленно. Катодом служил чистый графитовый стержень. Дуга горела в атмосфере гелия (давление 80 Торр.) при токе 200 А. Образующийся катодный депозит «дожигался» в результате смены полярности электродов, для увеличения выхода эндофуллеренов. Эндофуллерены экстрагировались из сажи с помощью толуола или пиридина под высоким давлением и при высокой температуре в течение 5 часов. Выход пиридинового экстракта составил 0,6 % от веса сажи. Полученные толуольный и пиридиновый экстракты по данным масс-спектрометрии представляли из себя смесь полых фуллеренов и эндофуллеренов. Содержание эндофуллеренов в пиридиновом экстракте достигало ~ 75 %.

В недавно опубликованной работе [16] было показано увеличение выхода экстрактов содержащих смесь полых фуллеренов и эндометаллофуллеренов до 3,2 % от веса сажи. Композитные электроды были приготовлены по описанной выше методике, только вместо оксида металла авторами был использован сплав MNi2 (M=Y, La). Электроды испарялись в электрической дуге при следующих параметрах: давление гелия 720 Торр ток дуги 50 А. Сажу экстрагировали сероуглеродом в аппарате Сокслета. Масс-спектрометрический анализ полученного экстракта (рис. 3) показал, что содержание эндометаллофуллеренов в экстракте сопоставимо с полыми фуллеренами С60 и С70.

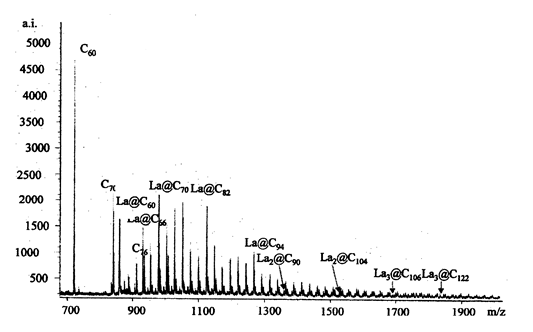

Рис. 3. Масс-спектр сероуглеродного экстракта эндофуллеренсодержащей сажи, полученный методом лазерной десорбции на время пролетном масс-спектрометре

Таким образом, электродуговой метод синтеза является эффективным способом получения эндометаллофуллеренов в макроколичествах. Однако во всех известных работах, посвященных синтезу эндометаллофуллеренов электродуговым методом, приводятся лишь параметры дуги и конкретные результаты по выходу эндофуллеренов. При этом отсутствует анализа влияния параметров электрической дуги на оптимизацию условий синтеза эндометаллофуллеренов.

Другие методы синтеза эндоэдральных фуллеренов

Эндоэдральные фуллерены могут быть получены также и другими методами:

· газовый метод синтеза;

· ионная имплантация;

· использование реакций ядерного превращения элемента.

Полые фуллерены, полученные традиционными методами, при длительном нагревание в присутствии газа при повышенном давлении могут поглощать атомы или молекулы газа, образуя эндоэдральные молекулы [20]. Данный метод использовался для синтеза и исследования эндоэдральных молекул, содержащих атомы инертных газов He, Ne, Ar, Kr, Xe, а также простейшие молекулы CO, CN.

Как показали исследования, выполненные в работе [20], при длительной выдержке фуллеренов в атмосфере газа при повышенном давлении и достаточно высокой температуре между полыми и эндоэдральными молекулами фуллеренов устанавливается термодинамическое равновесие. При этом в оптимальных условиях, которые в зависимости от сорта газа соответствуют интервалу температуры 600 – 1000 0С и давлению газа в несколько тысяч атмосфер, равновесное содержание эндоэдральных молекул не превышает десятой доли процента

Метод ионной имплантации синтеза эндоэдральных фуллеренов основан на бомбардировке полых фуллеренов ионами того элемента, который должен быть заключен в углеродный каркас молекулы фуллерена. Данный метод незаменим при получении эндоэдральных соединений, содержащих внутри себя атомы элементов повышенной химической активности. Так используя этот метод [21,22], успешно синтезировано соединение N@C60, в котором чрезвычайно высокая активность атомарного азота оказалась практически полностью подавленной, несмотря на наличие неспаренных валентных электронов. Для получения N@C60 производилась бомбардировка пленки фуллерена С60, напыленной на подложку, ионами азота. Затем напыленной материал удаляли с медной подложки, растворяли в толуоле с последующей фильтрацией. Растворимая фракция массой 1-2 мг, представляющая собой С60 с примесью N@C60 на уровне 10-4-10-5, исследовалась методом ЭПР.
