м3

V = 3,14 + 20,57 + 2,88 = 26,59 м3

mводы = V ∙ ρ = 26,59 ∙ 1000 = 26590 кг

m = 13000 + 26590 = 39590 кг

Р = m ∙ g = 39590 ∙ 9,81 = 388378 Н

кН

По ОСТ 26 – 665 – 79 [10] выбираем опору (тип 2) со следующими характеристиками:

Q, kH

а

а1

а2

в

в1

в2

с

с1

h

h1

s1

k

k1

d

250

360

540

300

800

360

350

65

240

940

40

24

75

220

42

-

Заключение

Целью данного курсового проекта являлся расчет выпарной установки непрерывного действия для выпаривания растворяя сульфата натрия от начальной концентрации соли 6 % (масс.) до конечной концентрации 30% (масс.).

В ходе проектирования произведены следующие расчеты: составление и описание технологической схемы выпарной установки, расчет основного аппарата, подбор вспомогательного оборудования (теплообменной и насосной аппаратуры), а также был произведен расчет на прочность.

Маркировку выбранного оборудования сведем в таблицу 21.

Таблица 21 Маркировка оборудования

Наименование

Марка

1

Насос центробежный

Х 45/54

2

Вакуум-насос

ВВН-3

3

Теплообменник

600 ТНВ-8-М1

О/20-6-4 гр. Б

4

Конденсатоотводчик

45ч12нж

5

Ёмкость начального раствора

ГЭЭ1-1-63-0,6

6

Ёмкость упаренного раствора

ГЭЭ1-1-12,5-0,6

7

Обечайка

Х 18Н10Т

8

Барометрический конденсатор

КБ-2-600

9

Опора

2-1800-25-125-800

Произведенный анализ работы показал, что основной процесс теплопередачи сосредоточен в греющей камере выпарного аппарата. Интенсивность теплопередачи повышается в аппаратах с вынесенной циркуляционной трубой, т. к. раствор в ней не кипит и парожидкостная смесь не образуется. В них, по сравнению с аппаратами с центральной циркуляционной трубой, кратность циркуляции и коэффициент теплоотдачи выше. Еще большей эффективности можно добиться, используя аппараты с вынесенной греющей камерой. В них вследствие увеличенного гидростатического столба жидкости раствор кипит не в греющих трубах, а в трубе вскипания из-за перехода в зону пониженного гидростатического давления. Таким образом, уменьшается отложение накипи на теплообменной поверхности греющих труб и увеличивается коэффициент теплопередачи.

В итоге был получен следующий результат: выпарной аппарат с естественной циркуляцией и вынесенной греющей камерой общей высотой 13 м, диаметром сепаратора 1,8 м и диаметром греющей камеры 1 м.

Библиографический список

1. Дытнерский, Ю. И. Основные процессы и аппараты химической технологии. Пособие по проектированию [текст] / Ю. И. Дытнерский, – М.: Химия, 1983, 270 с.

2. Павлов, К. Ф. Примеры и задачи по курсу процессы и аппараты химической технологии [текст] / К. Ф. Павлов, П. Г. Романков, А. А. Носков, – М.: Химия, 1970, 624 с.

3. Справочник химика, т III, М.: Химия, 1964, 1008 с.

4. Справочник химика, т V, М.: Химия, 1968, 976 с.

5. Воробьёва, Г. Я. Коррозионная стойкость материалов в агрессивных средах химических производств [текст] / Г. Я. Воробьёва, М.: Химия, 1975, 816 с.

6. Касаткин, А. Г. Основные процессы и аппараты химической технологии [текст] / А. Г. Касаткин, М.: Химия, 1973, 750 с.

7. Викторов, М. М. Методы вычисления физико-химических величин и прикладные расчёты [текст] / М. М. Викторов, Л.: Химия, 1977, 360 с.

8. Каталог УКРНИИХИММАШа. Выпарные аппараты вертикальные трубчатые общего назначения. М.: ЦИНТИХИМНЕФТЕМАШ, 1979, 38 с.

9. Лащинский, А. А. Основы конструирования и расчёта химической аппаратуры [текст] / А. А. Лащинский, А. Р. Толчинский, Л.: Машиностроение, 1970, 752 с.

10. Лащинский, А. А. Конструирование сварочных химических аппаратов [текст] / А. А. Лащинский, Л.: Машиностроение, 1981, 382 с.

Приложения

Приложение 1

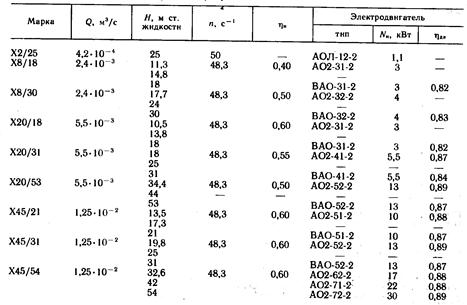

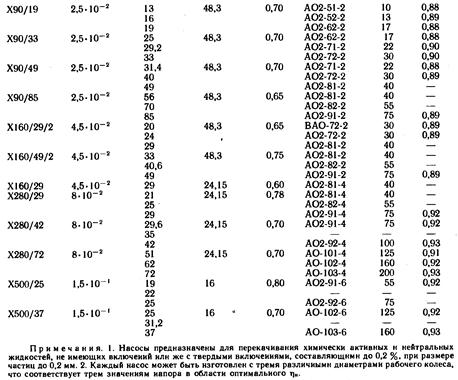

Основные характеристики центробежных насосов, используемых в химической промышленности
