При снижении температуры расположение тарелок подачи не изменяется (5/10), оптимальный расход равен 60 моль/час. Минимальные суммарные энергозатраты достигаются при температуре 100 0С.

Рассмотрим изменение энергозатрат на разделение от положения тарелки питания в колонне регенерации при различных температурах подачи экстрактивного агента. Результаты представим в табл. 14.

Таблица 14.

Зависимость энергозатрат в колонне регенерации от положения тарелки питания

При различных температурах уровень подачи остается неизменным. Оптимальная тарелка питания в колонне регенерации 4.

Таким образом, данная технологическая схема имеет минимальное энергопотребление при следующих рабочих параметрах:

· температура подачи ЭА 100 оС;

· оптимальный расход ЭА 60 моль/ч (F:ЭА =1:0,6);

· NЭА/NF = 5/10;

· тарелка питания колонны регенерации - 4.

Сравнение результатов

Нами был проведен сравнительный анализ традиционных схем разделения четырехкомпонентной азеотропосодержащей смеси методом экстрактивной ректификации. Эти схемы различаются по структуре: в одной из них экстрактивный агент подается в первую колонну, что позволяет выделить компонент азеотропной пары на первом этапе, в другой – первоначально происходит фракционирование смеси на зеотропную и азеотропную составляющую, а затем их разделение.

Каждая из предложенных технологических схем была подвергнута параметрической оптимизации с целью снижения энергозатрат на разделение. Результаты оптимизации представлены в табл. 15.

Таблица 15.

Сравнение технологических параметров схем экстрактивной ректификации

Из приведенных данных видно, что оптимальные параметры работы экстрактивной колонны для двух схем весьма близки. Поэтому можно утверждать, что значительная экономия энергозатрат в случае схемы с предварительным фракционированием исходной смеси достигается за счет структурных особенностей. Выделение зеотропной составляющей на первом этапе значительно облегчает дальнейшее разделение смеси. Суммарные энергозатраты различаются более чем на 50% (54,25%).

Рассмотрим структуру энергозатрат более подробно (рис 13).

В случае схемы с применением ЭА в первой колонне наибольшее энергопотребление приходится на кипятильник колонны регенерации. Это связано с высоким требованием к чистоте разделяющего агента (99,9%). Для схемы с предварительным фракционированием максимальные энергозатраты наблюдаются в колонне разделения ЭБ и ПБ.

б

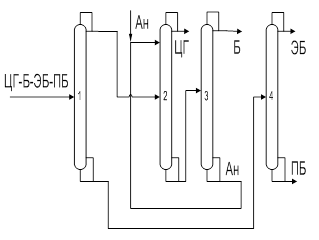

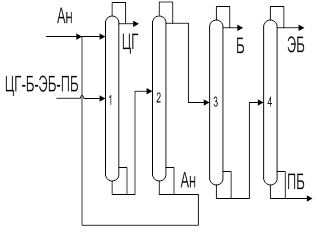

Рис.13. Структура энергозатрат (а) - схема с предварительным фракционированием; (б) - схема с применением ЭА в первой колонне

Далее на рис14. представлены профили температуры и скоростей жидкости и пара по высоте колонны при оптимальных технологических параметрах.

На представленных зависимостях отчетливо видны скачки изменения температуры и расходов пара и жидкости, соответствующие разноуровневой подаче ЭА и питания в экстрактивной колонне.

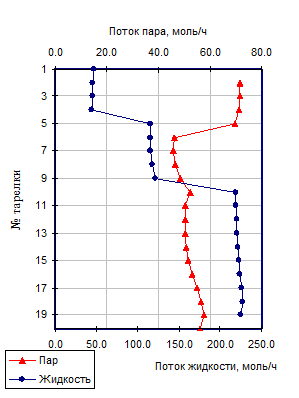

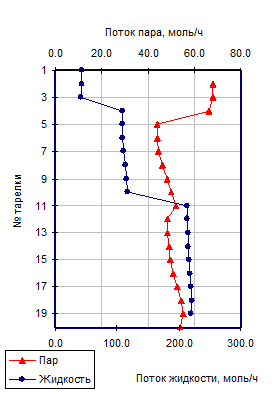

Рис.14. Температурные профили (а, б) и скорости потоков пара и жидкости (в, г) для различных схем ЭР

Выводы

· В ходе работы были рассмотрены традиционные схемы экстрактивной ректификации: схема с использованием ЭА в первой колонне и схема с предварительным фракционированием исходной смеси. Для каждой структуры найден оптимальный набор параметров.

Для схемы с использованием ЭА в первой колонне:

-температура подачи ЭА 100 оС;

-оптимальный расход ЭА 70 моль/ч;

-уровни подачи ЭА и питания в экстрактивную колонну – 4/11 тарелки;

-тарелка питания в колонне регенерации – 11 тарелка.

Для схемы с предварительным фракционированием:

-температура подачи ЭА 100 оС;

-оптимальный расход ЭА 60 моль/ч;

- уровни подачи ЭА и питания в экстрактивную колонну – 5/10 тарелки;

-тарелка питания в колонне регенерации – 4 тарелка.

· При фиксированном суммарном числе ступеней разделения оптимальной является схема с предварительным фракционированием исходной смеси.

Список литературы

1. Серафимов Л.А. Технология разделения азеотропных смесей (дополнительная глава) в кн. Свентославский В. Азеотропия и полиазеотропия. - М.: “Химия”, 1968, 186 с.
