Применение карборундосодержащих отходов экономически выгодно, т.к. они дешевы и содержат восстановленный в другом агрегате кремний.

Основным железосодержащим компонентом шихты при выплавке ферросилиция является стружка высокоуглеродистых сталей.

Необходимость включения в состав шихты металлического железа (стружки), а не оксидов (руды, агломерата, окатышей), объясняется тем, что кислородные соединения при сравнительно низких температурах могут легко взаимодействовать с SiO2 с образованием силикатных расплавов.

Нельзя допускать использования чугунной стружки и стружки легированных сталей, а также загрязнения стружкой цветных металлов, т.к. фосфор из чугунной стружки, легирующие и цветные металлы переходят в сплав. Желательно использование стружки и отходов кремнистых сталей.

Стружку необходимо дробить на стружкоизмельчителе до 50 мм или отсевать от витой стружки.

Нецелесообразным является и применение железной руды, т.к. она вносит большое количество шлакообразующих требует дополнительных значительных затрат электроэнергии и восстановителя на восстановление оксидов железа и нагрев шлака. Замена стружки железной рудой при выплавке ФС 45 привела к увеличению расхода электроэнергии до 27828 МДж/т (7730 кВт ·ч/т), т.е. примерно на 10800 МДж/т (3000 кВт ·ч/т). Применение железной руды ухудшает качество сплава вследствие восстановления примесей из нее, а пылеватые руды, кроме того, резко снижают газопроницаемость колошника. В связи с этим при дефиците железной стружки более перспективно использование в качестве железосодержащих материалов отходов из огневой зачистки стали, металлизированных окатышей или железистых кварцитов.

Ниже приведен состав шихты при выплавке ферросилиция ФС 45, кг:

Кварцит 300

Кокс сухой . 138

Стружка стальная 168

[2-5].

2.3 Физико-химические основы получения ферросилиция ФС 45

Ферросилиций получают восстановлением кремнезема, содержащегося в кварците, твердыми углеродистыми восстановителями в присутствии стальной стружки.

Восстановление кремнезема твердым углеродом в условиях электрической печи протекает по следующей суммарной реакции:

SiO2(ж) + 2 С(Т) = Si(ж) + 2 СO(г) ,

для которой Δ G º = 666664 – 364,96 Дж/моль (159230 – 87,17·Т кал/моль) и теоретическая температура ее начала равна 1554 ºС.

Константа равновесия суммарной реакции может быть написана в следующем виде:

где - парциальное давление СO, ат;

aSi, ac2, aSiO2 – соответствующие индексы активности.

При чистых исходных материалах кремнезем и углерод находятся в свободном состоянии, тогда aSiO2 и ac равны 1 и Кр=PCO2 · aSi , т.е. протекание реакции восстановления кремния определяется парциальным давлением оксида углерода.

В промышленной печи для производства ферросилиция давление на колошнике примерно равно атмосферному, поэтому устанавливающееся в зоне восстановления парциальное давление оксида углерода лишь незначительно превышает атмосферное давление.

При постоянном значении Pω2 значение константы для 45%-ного ферросилиция мало. Это означает, что выплавка сплава с меньшим содержанием кремния требует более низких температур.

Исследования показали, что кремнезем восстанавливается углеродом и кремнием с образованием промежуточных продуктов – моноокиси кремния и карбида кремния.

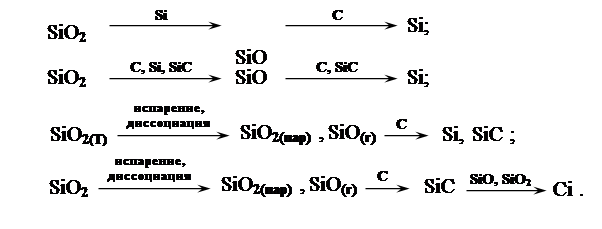

В печи также могут протекать процессы испарения и диссоциации кремнезема по следующим возможным схемам:

При высокотемпературном восстановлении, характерном для процесса получения ферросилиция, при атмосферном давлении наиболее вероятным кажется процесс восстановления SiO2 в две стадии:

SiO2конд + SiFeж = 2 SiO(2) ,

SiO2 + CT = Siконд + CO2 .

Жидкий кремнистый расплав обтекает кусочки шихты и вызывает интенсивное взаимодействие с образованием газообразной окиси кремния. Углерод довосстанавливает окись кремния. Окись кремния реагирует с углеродом как на внешней поверхности кусков коксика, так и в их толще, проникая в поры и трещины.

Учитывая, что кремнезем, испаряясь, диссоциирует в основном на оксид кремния и кислород, и то, что в печи находится свободный углерод, следует считать основным кремнийсодержащим продуктом испарения кремнезема оксид кремния. Основными составляющими газовой фазы при относительно высоких температурах можно считать СО и SiO. Такие вещества, как CO2 , SiO2 , Si, SiC2 , Si2C и т.д. должны присутствовать в газовой фазе лишь в незначительных количествах. Это следует прежде всего из расчетов равновесия C + CO2 = 2 CO и результатов термодинамического анализа высокотемпературного испарения кремнезема. Присутствие SiC в выплавках из рабочего пространства или из настылей печей, выплавляющих ферросилиций, подтверждается многочисленными исследованиями.

На ход реакции восстановления кремнезема в значительной степени влияет присутствие железа, которое, растворяя кремний, выводит его из зоны реакции, улучшая термодинамические условия ее протекания и снижая потери кремния. Отсутствие в шихте железа приводит к исключению из приходной части теплового баланса процесса тепла растворения кремния в железе, составляющего 2,5-3% прихода тепла. Присутствие железа значительно снижает температуру начала процесса восстановления кремнезема.

Расчетная температура его начала в зависимости от содержания кремния в сплаве составляет:

Содержание кремния в сплаве, % 45

Температура начала восстановления

кремнезема, ºС 1400

Благотворное влияние железа также определяется тем, что оно легко разрушает карбид кремния, являющийся одним из промежуточных продуктов восстановления кремнезема, способствуя сдвигу реакции в сторону образования кремния. Ниже приведена температура (К) начала реакций взаимодействия карбида кремния с кремнеземом и монооксидом кремния и испарения (или разложения) его по различным реакциям (числитель), (знаменатель – результаты расчета). Для реакции непосредственного разложения карборунда

SiCT= Si2+ CT

температура колеблется в пределах от 2423 до 3125 К.

SiCT+ SiO2(T) = 2 SiO2+ CT ; 2200 / 2079

SiCT+ 2 SiO2(T) = 3 SiO(г) + CO2 ; 2000 / 1934

2 SiCT+ SiO2(ж) = 3 Siж + 2 CO(г) ; 2353 / 2257
