Таблица 4.1 - Физико-химические характеристики исходных видов канифоли

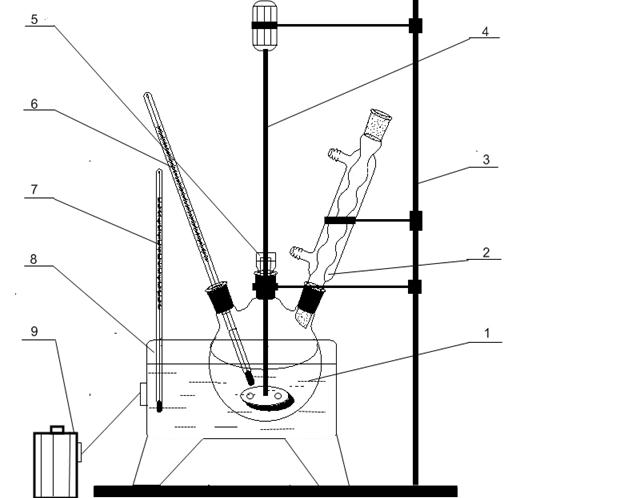

1 – трехгорлая колба; 2 – обратный холодильник; 3 – штатив; 4 – механическая мешалка; 5 – гидрозатвор; 6,7 – термометр; 8 – масляная баня; 9 – ЛАТР.

Рисунок 4.1 – Лабораторная установка для получения амидо-аммониевой соли на основе малеинизированной канифоли

Малеинизированную канифоль получали по известной реакции Дильса и Альдера взаимодействием канифоли с малеиновым ангидридом при температуре 195-200 ˚С в течение 2 ч. Малеиновый ангидрид брали в количестве 4% по отношению к массе исходной канифоли.

Были получены образцы малеинизированной канифоли на основе живичной и талловой канифолей. Определены физико-химические характеристики полученных образцов малеинизированной канифоли, которые представлены в таблице 4.2.

Таблица 4.2 - Физико-химические характеристики образцов малеинизированной канифоли

Для получения амидо-аммониевой соли проводили аммонолиз малеинизированной канифоли раствором аммиачной воды при температуре 95-98 ˚С в течение 1,5 ч.

Реакцию частичной нейтрализации свободных смоляных кислот проводили раствором едкого натра 21 %-ной концентрации при температуре 78-80 ˚С в течение 30 мин.

С данными образцами малеинизированной канифоли были поставлены опыты, учитывающие количество израсходованной аммиачной воды, ее концентрацию и количество раствора едкого натра, с учетом дальнейшего проведения оптимизации процесса получения соли согласно плану Бокса – Хартли.

Кроме этого, определялись физико-химические характеристики полученных образцов солей:

1. кислотное число;

2. рН 5%-ного раствора полученной соли;

3. растворимость полученной эмульсии в воде;

4. содержание свободных смоляных кислот;

5. содержание сухого вещества в продукте реакции.

Все полученные экспериментальные данные исследуемых образцов солей на основе малеинизированной живичной и талловой канифоли представлены в таблице 4.3 и 4.4.

Таблица 4.3 – Физико-химические свойства полученных образцов солей на основе малеинизированной живичной канифоли
