Содержание

Введение

1. Горение полимеров и полимерных материалов

2. Методы снижения горючести полимерных материалов

3. Вещества снижения горючести полимеров

3.1 Классификация веществ замедляющих горение полимерных материалов

3.2 Применение антипиренов

3.2.1 Механизм действия антипиренов

3.2.2 Рынок антипиренов

3.3 Применение наполнителей

Заключение

Библиографический список

Введение

Ежегодно пожары наносят экономике страны ущерб в сотни миллионов рублей. При сгорании полимерных материалов выделяется большое количество токсичных газов, пагубно действующих на человека и окружающую среду. Гибель людей при пожаре в половине случаев определяется именно отравлением токсичными продуктами горения полимеров.

Прогресс создания в промышленном производстве полимеров имеет негативную сторону, обусловленную высокой горючестью большинства выпускаемых полимеров, в результате чего при их внедрении повышается общая пожароопасность.

Пожарная опасность полимерных материалов и изделий из них определяется в технике следующими характеристиками:

1) горючестью, то есть способностью материала загораться, поддерживать и распространять процесс горения. Горючесть включает в себя следующие величины:

а) температуру воспламенения или самовоспламенения;

б) скорости выгорания и распространения пламени по поверхности;

в) предельные параметры, характеризующие условия, при которых возможен самоподдерживающийся процесс горения, например состав атмосферы (кислородный индекс) или температура (температурный индекс).

2) дымовыделением при горении и воздействии пламени;

3) токсичностью продуктов горения и пиролиза – разложения вещества под действием высоких температур;

4) огнестойкостью конструкции, то есть способностью сохранять физико-механические (прочность, жесткость) и функциональные свойства изделия при воздействии пламени.

Следует отметить, что перечисленные выше характеристики пожарной опасности и горючести часто являются противоречивыми и улучшение одного из свойств может сопровождаться ухудшением других. Введение добавок, веществ, снижающих пожарную опасность полимерных материалов, обычно приводит к некоторому ухудшению физико-механических, диэлектрических и других эксплуатационных и технологических свойств, а также повышению стоимости материала. Поэтому снижение пожарной опасности полимерных материалов является задачей по оптимизации комплекса характеристик создаваемого материала.

Рассмотрим основные вещества, применяемые для снижения горючести полимеров и полимерных композитов.

1. Горение полимеров и полимерных материалов

Горение полимеров представляет собой очень сложный физико-химический процесс (схема 1), включающий как химические реакции деструкции, сшивания и карбонизации полимера в конденсированной фазе (а также, химические реакции превращения и окисления газовых продуктов), так и физические процессы интенсивных тепло - и массопередачи. Реакции в конденсированной фазе фактически приводят к двум основным типам продуктов:

1) газообразным веществам (горючим и негорючим);

2) твердым продуктам (углеродсодержащим и минеральным).

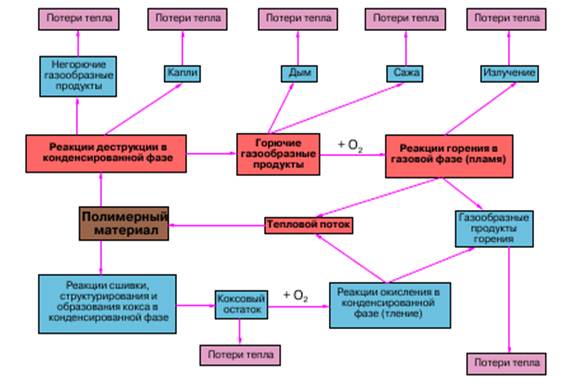

Схема 1. Схема горения полимерных материалов.

При протекании реакции в газовой фазе в предпламенной области образуются топливо для пламени, сажа и пр. Специфической особенностью химии пламен, является наличие сложного пространственного распределения температуры и концентраций исходных и промежуточных веществ и продуктов, а также для большинства полимеров (тем более для полимерных материалов) – наличие огромного числа разнообразных продуктов деструкции как в конденсированной, так и в газовой, предпламенной области. Все это чрезвычайно затрудняет экспериментальные исследования и создание строгих количественных теорий процессов горения полимеров, которые бы учитывали все химические и другие особенности конкретных систем.

Для горения большинства полимерных материалов характерны некоторые общие качественные закономерности.

Процессы горения полимеров делятся на обычное газовое и гетерогенное горение, или тление. В первом случае большая часть тепла, ответственного за поддержание самостоятельного химического превращения, выделяется в газовой фазе при окислении газообразных продуктов деструкции полимера. При этом область максимальной скорости выделения тепла (газовое пламя) обычно отстоит от поверхности на расстояние порядка миллиметров и более в зависимости от конкретных условий горения. Поверхность полимера в таком случае оказывается значительно холоднее области газового пламени. Температуры поверхности составляют 400 – 650°С, а максимальные температуры в газовой фазе достигают 1100 – 1200°С и более. При тлении же все тепло выделяется, главным образом, в поверхностном слое конденсированной фазы, где и наблюдаются максимальные температуры (800 – 900°С).

При горении органических полимерных материалов окислителем является кислород воздуха, а горючим – водород и углеродсодержащие газообразные продукты деструкции полимера, которые в результате окисления превращаются в воду и углекислый газ или – при неполном окислении – в угарный газ (СО). Потоки горючего и окислителя в этом случае пространственно разделены, и химическая реакция их взаимодействия обычно лимитируется подачей реагентов к пламени диффузией или конвекцией. Газовое пламя носит тепловой характер, то есть его существование определяется наличием достаточно большого теплового эффекта при сгорании продуктов деструкции полимера и сильной температурной зависимостью скорости реакции окисления (большого значения эффективной энергии активации). При горении полимеров наблюдаются критические явления, характерные вообще для процессов горения. Снижение температуры пламени по тем или иным причинам приводит к скачкообразному переходу от одного режима окисления – горения – к другому – очень медленному окислению. Эти режимы различаются между собой по скоростям на многие порядки. Поэтому можно говорить о существовании критических условий, определяющих границы возможного горения данного материала. Следует отметить, что эти условия зависят от геометрии образцов и пламени, температуры полимера и газовой среды и не являются абсолютными характеристиками данного материала. Одним из наиболее характерных примеров практического использования критических явлений при горении полимеров является экспериментальный метод оценки их горючести, впервые предложенный английским ученым Мартином. Образец в форме длинных брусков или цилиндров диаметром около 10мм помещают в вертикальную трубу, в которую снизу подают кислород и азот в различном соотношении. Образец поджигают сверху специальной газовой горелкой, после чего горелку убирают, и образец либо продолжает самостоятельно гореть, сгорая практически до конца, либо быстро затухает. Такие опыты проводят при различном составе газовой атмосферы, то есть различном соотношении кислорода и азота. Критическая концентрация кислорода в смеси (в об. %), выше которой самостоятельное горение возможно, а ниже нет, называется кислородным индексом (КИ) и характеризует горючесть данного материала. Физическая суть метода заключается в том, что при уменьшении концентрации кислорода растет расход тепла на нагрев инертного газа – азота, уменьшается, температура пламени и достигаются критические условия горения. В настоящее время этот метод широко используется экспериментаторами во всем мире.
