К специальному освещению относят дежурное (включаемое во внерабочее время) и охранное (для освещения охраняемой в ночное время территории).

Эффективность искусственного освещения зависит не только от правильного выбора светильника, но и от их профилактики. Чистку светильников должны производить в обычных помещениях не реже 2 раз в месяц, а в помещениях со значительным выделением аэрозолей – не реже 4 раз в месяц.

5.2.6. Основные светотехнические величины.

Это понятие связано с той или иной осветительной установкой.

Рисунок 4 Геометрические параметры, используемые в светотехнике

Таблица 1 Основные светотехнические величины

Физиологические характеристики зрения.

1) острота зрения;

2) устойчивость ясного видения (различие предметов в течение длительного времени);

3) контрастная чувствительность (разные по яркости);

4) скорость зрительного восприятия (временной фактор);

5) адаптация зрения;

6) аккомодация (различие предметов при изменении расстояния)

5.2.7. Обоснование системы освещения и типа светильников

Имеется помещение, в котором будет располагаться аппаратура и проводиться вся работа. Окон и других мест проникновения естественного света нет. Работать в этом помещении предстоит по мере надобности и вполне вероятна ситуация, когда в нём сутками никого не будет. Поэтому будет иметь место искусственное рабочее освещение. Аварийное и специальное освещение отсутствует. При необходимости подсветки тёмных мест может использоваться переносное освещение. В качестве источников света предлагается использовать люминесцентные лампы, т.к. требуется хорошее цветоразличение. Возможная схема включения люминесцентной лампы приведена на рис 4.

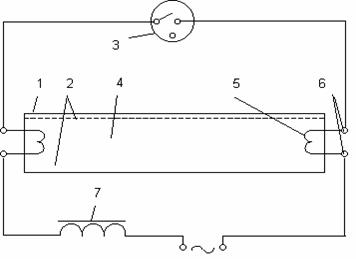

1 – цилиндрическая стеклянная трубка; 2 – слой люминофора; 3 – стартер в виде неоновой лампы тлеющего разряда; 4 – инертный газ; 5 – вольфрамовые электроды; 5 – контакты; 7 – балластный дроссель

Рисунок 5 Схема включения люминесцентной лампы.

5.2.8. Расчет освещения.

Предлагается следующее расположение светильников в помещении:

Рисунок 6 Расположение светильников в помещении

Наименьшая высота подвеса светильников с люминесцентными лампами Hмин=2,6 м. Высота потолка в помещение 3,5 м. поэтому высота подвеса светильников Н=3м Монтаж ведём светильниками ПЛВМ с двумя лампами (n=2) ЛБ-80 мощностью по 80 Вт и световым потоком Фл=5220 лм Длина светильника Lсв=1325 мм.

Расчёт ведём по контрольной точке А.

Параметры расчёта (из рис. 29): L=3 м, P1=1,5 м, P2=1,5 м

1. Определяем P' и L' для каждого ряда:

L'1=L'2=L/H=3/3=1

P'1=P1/H=1,5/3=0,5

P'2=P2/H=1,5/3=0,5

2. По графикам линейных изолюкс [7] определяем сумму условных освещённостей Se:

e1=80 лк для L'1 и P'1

e2=80 лк для L'2 и P'2

Se= e1+ e2=80+80=160 лк

3. Определяем расчётную плотность светового потока (лм/м):

Ф'=(1000ґEминґkґH)/(mґSe),

где Eмин – минимально нормированная освещённость, лк (по справочнику)

k – коэффициент запаса

m ‑ коэффициент добавочной освещённости

Из [7] и [8] определяем:

Eмин=300 лк

k=1,5

m=1,1

Тогда Ф'=(1000ґ300ґ1,5ґ3)/(1,1ґ160)=7670 лм/м

4. Находим расчётный световой поток светящейся линии (лм)

Ф=Ф'ґL=7670ґ3=23010 лм

5. Определяем число светильников в ряду:

N=Ф/(Флґn)=23010/(5220ґ2)=2

Таким образом в помещении будет 2 ряда светильников, по 2 светильника в каждом ряду

Длина светильника 1325 мм. Длина ряда тогда составит ” 2700 мм. Это при ширине комнаты 4 м.

Общая потребляемая мощность 4-х светильников равна:

Руст=N*np*n*P1=2*2*2*80= 640 Вт

Расчет заземления проведен в технологическом разделе.

5.2.9. Расчет эффективности защитного экрана.

Расчет эффективности защитного экрана проводится согласно рекомендации консультанта по безопасности жизнедеятельности.

Необходимо провести оценку эффективности защитного экрана, представляющего собой кожух размерами 1,9*1,6*1,1 м из стального листа толщиной 0,5*10-3 м . Имеются технологические проемы (щели) толщиной 10-2 м. Удельное сопротивление стали r=10-7 Ом*м, магнитная проницаемость m=180 Гн/м, длина волны излучения l=6*106 м. Работа в условиях поля напряженности 200 кВ/м производится не более трех часов в сутки.
