- декадный и частотный набор номера;

- межпроцессорную связь с остальными модулями;

- преобразование АЦП и ЦАП;

- перемена полярности (переполюсовка);

- доступ к точкам подключения с целью выполнения испытаний;

- испытательный блок для автоматических испытаний оконечных комплектов, абонентских линий и телефонных аппаратов;

- обработку соединений;

Характеристики модуля:

- до 239 абонентских линий;

- 5 приемников сигналов частотного набора номера;

- 30 разговорных трактов в направлении GSM;

- передача тарифного сигнала до 100%;

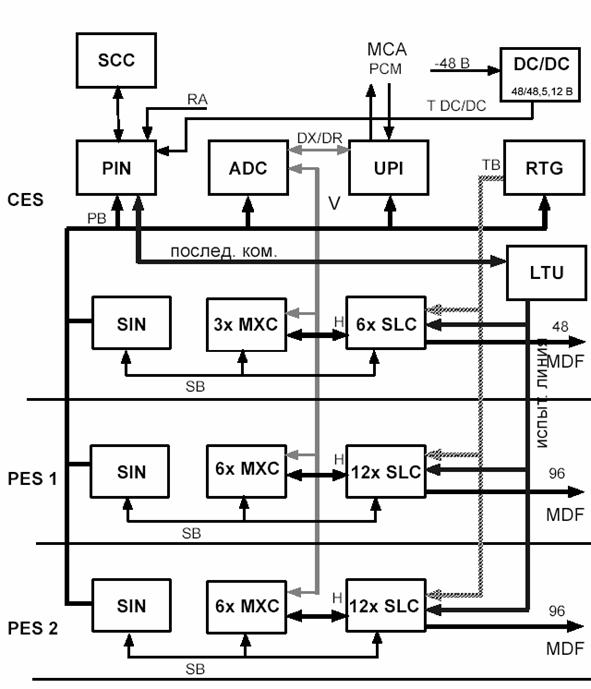

Рисунок 2.2Блок-схема модуля ASM

RA - удаленные аварийные сигналы в выносе RASM (Remote Alarms in RASM)

PB - периферийная шина (Peripheral Bus)

V -вертикали - соединения между аналоговыми коммутационными полями (Verticals)

H -горизонтали - соединения с аналоговым коммутационным полем (Horizontals)

SB - шина данных (Subrack Bus)

DX/DR - модульна цифровая ИКМ-шина для последовательной передачи данных (DX, DR Bus)

T DC/DC - испытательная шина для контрольных сигналов DC/DC (Test DC/DC Bus)

TB - шина акустических сигналов (Tone Bus)

PIN - периферийный интерфейс (Peripheral Interface)

SIN - интерфейс секции статива (Subrack Interface)

RTG - генератор акустических сигналов и вызывного тока (Ringing and Tone Generator)

SLC - абонентский комплект (Subscriber Line Circuit)

MXC - коммутационное поле (Switching Network)

LTU - блок испытания абонентских линий (Line Test Unit)

ADC - аналого-цифровой преобразователь (A/D Converter)

SCC - процессорный блок (Single Board Computer)

UPI - универсальный интерфейс ИКМ (Universal PCM Interface)

DC/DC - преобразователь постоянного тока в постоянный (Direct/Direct Converter)

MCX - центральный модуль, версия A (Central Module, version A)

CES - центральная секция статива (Central Subrack)

PES1/2 - периферийная секция статива (Peripheral Subrack)

MDF - кросс (Main Distribution Frame)

Модуль состоит из следующих блоков.

Периферийный интерфейс PIN

Съемный блок PIN предусмотрен для установки в центральную секцию

статива абонентского модуля ASM и используется в качестве интерфейса между процессорным блоком и периферией.

Периферийный интерфейс PIN выполняет следующие функции:

- декодирование периферийных адресов;

- передача адресов и данных;

Описание аппаратных средств

- генерирование сигнала считывания из периферии;

- управление аварийными сигналами и светодиодами для показа состояния блока;

- сканирование напряжения;

- сканирование состояния периферийной шины и ответов периферии.

Генератор акустических сигналов и вызывного тока RTG

Съемный блок RTG устанавливается в центральную секцию статива.

Блок RTG выполняет следующие функции:

- генерирует вызывной ток;

- генерирует акустический сигнал "занято при перегрузке";

- проводит диагностику отказа.

Периферийный абонентский комплект SLC

Съемный блок SLC - это периферийный блок с абонентскими комплектами. На блоке находится восемь абонентских комплектов с необходимой логикой для коммуникации с процессорным блоком (считывание контрольных точек и управление блоком).

Абонентский блок обеспечивает:

- детекцию состояния абонентского шлейфа;

- детекцию состояния кнопки заземления и калибровочной кнопки;

- передачу вызывного тока;

- детекцию снятия микротелефонной трубки на этапе посылки вызова;

- передачу акустического сигнала абонентскому терминалу;

- питание абонентского терминала;

- контроль перегорания предохранителя -48 В;

- сигнализацию неисправности на блоке SLC с помощью светодиодного индикатора.

Количество блоков SLC в модуле ASM определено проектом.

Описание аппаратных средств.

Аналоговое коммутационное поле MXC

Съемный блок MXC служит для коммутации разговорных каналов между комплектами модуля ASM.

Блок подразделяется на цифровую часть, в которой выполняется декодирование и управление

точкой коммутации, и аналоговую часть, используемую для коммутации речевого сигнала.

Управление блоком MXC выполняет управляющий процессор модуля MCA через блок SIN. Блок MXC состоит из 32 вертикалей x 16 горизонталей x 2 провода. Блок оснащен светодиодным индикатором для показа аварийного состояния.

Блок испытания абонентских линий LTU

Аппаратные средства для технического обслуживания и измерения представляет собой блок испытания абонентских линий LTU, испытательные реле и испытательная шина. Блок LTU состоит из микропроцессора, измерительной схемы, генератора высокого напряжения и генератора низкого

напряжения, регулятора тока, схемы омического заключения и переключающего поля.

Блок LTU устанавливается в центральную секцию статива.

Блоку испытания абонентских линий LTU предоставлена возможность измерения:

- постоянных напряжений и токов;

- переменных напряжений и токов;

- сопротивления;

- сопротивления изоляции;

- емкости между проводами;

- частот;

- продолжительности импульсов.

Аналого-цифровой преобразователь ADC

Съемный блок ADC выполняет функцию аналого-цифрового (A/D) и цифро-аналогового (D/A) преобразования речевого сигнала. На блоке выполняется преобразование 32 аналоговых каналов в 32 последовательные 8-битовые каналы ИКМ, представляющие собой ИКМ-тракт 2 Mбит/с (DX/DR).

Блок ADC состоит из дифсистемы (преобразование из двухпроводной на четырехпроводную коммутацию), преобразователей A/D и D/A и узла сигнализации (сообщение об аварийном состоянии).

Блок ADC находится в центральной секции статива.

Процессорный блок SCC

Процессорный блок SCC - это центральный управляющий блок модуля ASM. Главной задачей этого блока является распознавание и управление сигналами на стороне периферии, установление и обслуживание тракта 2 Mбит/с, а также обмен данными между модулями ASM и MCA.

На передней стороне блока SCC находятся два переключателя и не фиксируемая кнопка.

Переключатели S1 и S2 при нормальном режиме работы установлены в положение "1" (переключатель в нижнем положении). Остальные комбинации положений обоих переключателей используются при испытании съемного блока. Нефиксируемая кнопка RES служит для сброса и повторного запуска процессорного блока.

Описание аппаратных средств

Универсальный интерфейс ИКМ UPI

Съемный блок UPI предназначен для разговорного, информационного (для передачи данных) и сигнального соединения на скорости 2 Mбит/с с центральным модулем MCA в системе SI2000.

На блоке UPI реализована синхронизация и генерирование тактовых сигналов, а также переключатель ИКМ, обеспечивающий произвольную коммутацию всех каналов через тракт 2 Mбит/с.
