ВВЕДЕНИЕ

Отрасль связи наиболее прогрессивно развивающаяся на сегодняшний день. Постоянно растущие потребности населения в новых услугах связи дали толчок производству и внедрению на сетях связи новых цифровых систем телекоммуникаций, имеющих возможность предоставлять для потребителя большой спектр услуг и высокое качество передачи информации.

Для современных телекоммуникационных систем типичны следующие преимущества: цифровизация; управление по записанной программе; распределенное управление; модульность; полнодоступное включение линий; низкое энергопотребление; высокая степень надежности и коэффициента готовности; большое количество функций; простота эксплуатации и технического обслуживания; небольшая площадь для установки станционного оборудования; отсутствие особых требований к помещению; работа в широком температурном диапазоне; установка оборудования в контейнерах.

Этапу строительства новых сооружений связи предшествует важный этап проектирования.

Целью курсового проектирования является разработка проекта станционных сооружений центральной станции сельской телефонной сети (СТС) SI-2000. Для этого необходимо знать принципы построения СТС и нумерации абонентских линий (АЛ) на сельских сетях; системы сигнализации применяемые на СТС; способы передачи сигналов управления ; типы систем передачи используемые на сельских сетях; техническую характеристику системы SI-2000 в целом и отдельных ее модулей; методы расчетов интенсивности телефонной нагрузки на станции и на сети; методы расчета станционного и линейного оборудования АТС; правила комплектации оборудования системы SI-2000 на стативах и в автозале.

1 ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА SI-2000

Система SI-2000 производится фирмой ISkraTEL (Словения), совместно с словенско-германским предприятием по разработке и производству ЦСК SI-2000 и EWSD.

Рассмотрим две версии цифровой станции SI-2000: версии V 4.4 и V 5.

В Белгородской области в районных центрах в основном установлены SI-2000 V5, но по России широко распространена SI-2000 V 4.4.

SI-2000 – современная цифровая автоматическая многомодульная система с распределенным управлением. Станция системы SI-2000 обеспечивает все основные телефонные функции (местные, исходящие, входящие, транзитные соединения), а также дополнительные услуги (повторение последнего набранного номера, АЛ с декадным/частотным набором, запрет исходящей/входящей связи, конференцсвязь, определение злонамеренного вызова, вызов абонента по заказу и др.).

В системе разработан широкий спектр аналоговых и цифровых сигнализаций, применяемых в России. В телефонных станциях SI-2000 наряду с цифровыми линейными комплектами присутствуют и аналоговые, что позволяет гибко решать вопрос стыковки с аналоговыми соединительными линиями.

На базе SI-2000 можно организовать надежную связь на всех уровнях от СТС до АМТС средней емкости, а также учрежденческой АТС и ведомственных сетях. На базе системы SI-2000 могут быть созданы:

– АМТС;

– УВС и ЦИС;

– Городская АТС (ГАТС);

– Подстанция (ПС);

– Учрежденческая АТС (УАТС);

– Центральная станция (ЦС);

– УС;

– ОС.

Основные характеристики системы:

а) Емкость и производительность:

– максимальная емкость до 40 000 АЛ (V4.4);

– максимальная емкость УС до 7 000 аналоговых и цифровых СЛ;

– 512 направлений (число линий в одном направлении от 1 до 7 000);

– тракт 2 Мбит/с (может быть разбит на несколько направлений – до 30);

– в одном направлении могут быть исходящие, входящие и двухсторонние каналы, а также каналы с различными системами сигнализации;

– общая пропускная способность системы 5 000 Эрл;

– производительность до 200 000 вызовов в ЧНН.

б) Потребление электроэнергии:

– потребляемая мощность от 0.5 до 0.7 Вт на одну АЛ;

– возможность включения ISDN абонентов;

– электропитание “ – 48 В” постоянного тока при использовании устройств IPS/MPS переменного тока 280/380 В.

в) Климатические условия эксплуатации:

– t o от +5 до +40o С, влажность от 20 до 80%.

г) Система сигнализации:

Система SI-2000 поддерживает различные аналоговые и цифровые системы сигнализации:

1VF – аналоговая одночастотная (2600 Гц);

3V – аналоговая, физическая трехпроводная;

E&M – аналоговая шестипроводная;

2 ВСК – цифровая с двумя выделенными

сигнальными каналами тракта ИКМ-30;

1 ВСК – цифровая с одним выделенным каналом тракта ИКМ-15;

ОКС №7 – цифровой общий канал сигнализации (в версии V5).

2 СОСТАВ И НАЗНАЧЕНИЕ ОБОРУДОВАНИЯ

2.1 Архитектура станции

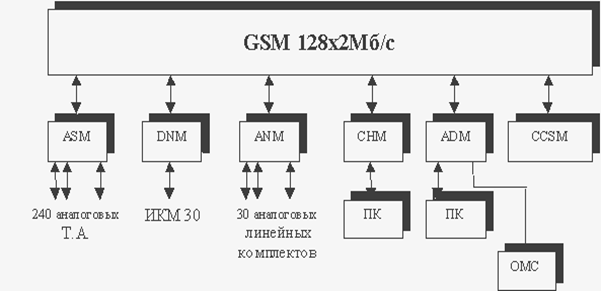

Рисунок 2.1 Структурная схема станции

GSM - коммутационный модуль (групповой переключатель)

ADM - административный модуль

CCSM - модуль ОК №7

CHM - модуль тарификации

ASM - аналоговый абонентский модуль

ANM - аналоговый сетевой модуль

DNM - цифровой сетевой модуль

Все системные модули синхронизируются от главного системного генератора тактовых импульсов, находящегося в коммутационном модуле.

Для обеспечения надежности коммутационный модуль (групповой переключатель) полностью дублирован.

SI2000 - это система, работающая по принципу управления по записанной программе. Системное программное обеспечение хранится на магнитной ленте, а при включении станции программы загружаются в запоминающие устройства модулей. Эта функция выполняется административным модулем, осуществляющим всю связанную с административным управлением деятельность для системы.

Устройства ввода-вывода (локальный телетайп и/или ОМС), обеспечивающие связь с системой, подключаются к модулю ADM.

Функция тарификации, как и сохранение тарифных данных, выполняется коммутационными модулями. Модуль тарификации накапливает и сохраняет тарифные данные всей телефонной станции и через определенные интервалы времени записывает их на магнитную ленту.

Надежности работы системы способствует высококачественная элементная база, качественный дизайн, распределенное управление, низкое энергопотребление и высокая степень интеграции элементов.

2.2 Аналоговый абонентский модуль ASM

ASM – позволяет подключить к станции аналоговые абонентские линии.

Емкость ASM составляет 239 портов.

Аппаратные средства модуля ASM обеспечивают:

- подключение аналоговых абонентских линий;

- концентрация линий в направлении GSM в соотношении 239/30;

- генерирование тарифных сигналов их передачу абонентам;

- генерирования акустических сигналов и вызывного тока;
