К стрессовым состояниям узла относятся превышение определенного уровня трафика и разного рода некорректности в работе по тому или иному протоколу, причем утилита 3Com Network Supervisor указывает возможные причины возникновения подобной ситуации. Интересно, что при наличии у узла работающего Web-сервера можно получить к нему доступ по протоколу http, сделав двойной клик на иконке этого узла. Также следует отметить, что программа ведет журнал статистики, где отображаются все важные (стрессовые) события, произошедшие за время наблюдения за сетью (с указанием даты и времени), а также указывается, разрешилась ли данная ситуация для узла либо он продолжает работать в стрессовом режиме.

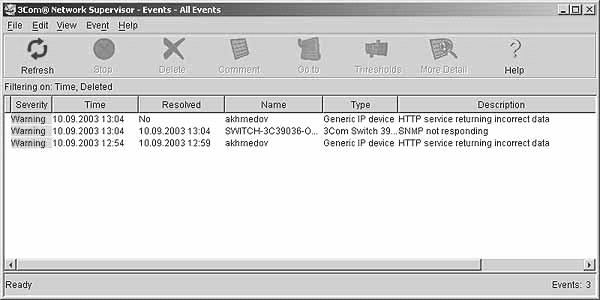

Рисунок4.5 -Утилита 3Com Network Supervisor

Демонстрационную версию данной утилиты можно найти на сайте компании-разработчика [9].

5 Метод решения поставленной задачи

Задачу по созданию монитора для оценки использования ресурсов ПК локальной вычислительной сети в среде MS Windows 2000 или MS Windows XP предлагается решить на основе сервера сценариев Windows Script Host (WSH) и технологии WMI, так как данные сервисы входят в комплект поставки вышеназванных операционных систем, то есть не требует дополнительной установки, а также позволяет производить все необходимые действия по слежению за работой различных частей ЛВС.

Сервер сценариев Windows Script Host несколько лет назад был предложен компанией Microsoft в качестве инструмента разработки и выполнения специальных сценариев операционной системы Windows. Различные его версии входят в стандартную поставку ОС Windows 98/2000/ХР. Последняя версия WSH 5.6 включена в Windows XP и Windows Server 2003. Сценарии WSH могут создаваться с помощью специализированных языков, например, Microsoft Visual Basic Script Edition (VBScript) или Microsoft JScript и использовать любые объекты-серверы автоматизации, зарегистрированные в системе, что и определяет чрезвычайно мощные возможности таких сценариев. Собственная объектная модель WSH позволяет из сценариев работать с файловой системой, системным реестром, специальными папками, ярлыками Windows, ресурсами локальной сети, а также запускать процессы и контролировать ход их выполнения.

Написание программы рационально на языке VBScript, так как он обеспечивает достаточно простой доступ к объектам WMI и позволяет реализовать все требуемые функции.

Графический пользовательский интерфейс предлагается организовать с помощью HTML форм, в силу простоты реализации и, что более важно, простоты использования.

Журнал учета изменений реестра выполнен в виде текстового файла с расширением «log», а база данных ресурсов ЛВС – в виде файла MS Access с расширением «mdb».

6 Общие сведения о WMI

Технология WMI (Windows Management Interface/Instrumentation) — это созданная фирмой Microsoft реализация модели управления предприятием на базе Web (Web-Based Enterprise Management, WBEM), которая разработана и принята рабочей группой по управлению рас­пределенными системами (Distributed Management Task Force, DMTF), при участии таких компаний, как ВМС Software, Cisco Systems, Compaq Computer, Intel и Microsoft. Задачей WBEM была разработка таких стандартов для уда­ленного управления информационной средой предприятия, которые позво­лили бы управлять всеми физическими и логическими компонентами этой среды из одной точки и не зависели бы при этом от конкретного оборудо­вания, сетевой инфраструктуры, операционной системы, файловой системы и т. д. Для этого была предложена схема CIM (Common Information Model), которая представляет физическую и логическую структуры компьютерной системы в виде единой расширяемой объектно-ориентированной информа­ционной модели и определяет единые интерфейсы для получения информа­ции о любом компоненте этой модели.

Разработчики Microsoft реализовали WMI для всех 32-разрядных версий Windows, начиная от Windows 95 OSR 2 и заканчивая Windows Server 2003.

6.1 Назначение и возможности WMI

В Windows NT для администрирования операционной сис­темы приходилось пользоваться несколькими утилитами и инструментами, т. к. данные о компонентах системы хранились в различных источниках (ба­за пользователей SAM, журнал событий Event Log, системный реестр и т. д.), доступ к которым осуществлялся с помощью разных утилит (дис­петчер пользователей — User Manager, просмотрщик журнала событий — Event Log Viewer, редактор реестра — Regedit) и программных интерфейсов (Network API для работы с данными о пользователях, Event Log API для просмотра сведений о произошедших событиях, Registry API для чтения или редактирования системного реестра). Понятно, что это было неудобно, т. к. во-первых, приходилось осваивать множество не связанных друг с другом технологий и инструментов, а во-вторых, усложнялось взаимодействие раз­ных компонентов компьютерной системы друг с другом (например, на­стройки в локальном реестре рабочей станции могли конфликтовать с поли­тиками безопасности, заданными на сервере).

С появлением Windows 2000 эта ситуация была в основном исправлена. Появилась встроенная в операционную систему консоль управления ММС (Microsoft Management Console), с помощью которой можно из одной точки управлять большинством логических и физических компонентов компью­терной сети, построенной на основе Windows. В свою очередь, это стало возможным именно благодаря применению технологии WMI, которая, во-первых, делает доступ к информации о самых различных компонентах ин­формационной системы (журнал событий, системный реестр, подсистема производительности, драйверы устройств и т. д.) независимым от типа этих компонентов, а во-вторых, осуществляет управление любой подсистемой стандартным, не зависящим от реализации этой подсистемы, методом.

Итак, технология WMI — это глобальная концепция настройки, управления и слежения за работой различных частей корпоративной компьютерной се­ти. В частности, используя WMI, можно с помощью специальных утилит или сценариев Windows Script Host (WSH) решать следующие задачи:

- управление различными версиями операционной системы Windows.С по­мощью сценариев WMI можно обращаться к системным счетчикам про­изводительности, анализировать журналы событий (Event Logs), работать с файловой системой, установленными принтерами, управлять запущен­ными процессами и сервисами, просматривать и изменять настройки реестра, создавать и удалять совместно используемые ресурсы и т. д. При этом все операции можно выполнять одинаковым образом как на ло­кальной, так и на удаленной машине.

- управление ресурсами и службами сети.Сценарии WMI позволяют на­страивать сетевые службы (DNS, DHCP и т. п.) и управлять сетевыми устройствами, поддерживающими технологию SNMP (Simple Network Management Protocol).

- мониторинг состояния системы в реальном времени. Можно создавать сценарии-обработчики событий WMI, которые позволяют отслеживать и нужным образом обрабатывать события, связанные с теми или иными изменениями в информационной системе (например, появление опреде­ленной записи в журнале событий на локальном или удаленном компью­тере, заполнение жесткого диска сервера до определенного предела, из­менение определенного ключа в системном реестре и т. п.).
