Учетработысети(Accounting Management). Задачи этой группы занимаются регистрацией времени использования различных ресурсов сети - устройств, каналов и транспортных служб. Эти задачи имеют дело с такими понятиями, как время использования службы и плата за ресурсы - billing. Ввиду специфического характера оплаты услуг у различных поставщиков и различными формами соглашения об уровне услуг, эта группа функций обычно не включается в коммерческие системы и платформы управления типа HP Open View, а реализуется в заказных системах, разрабатываемых для конкретного заказчика.

3.4 Выводы

Мониторинг и анализ сети представляют собой важные этапы контроля работы сети. Для выполнения этих этапов разработан ряд средств, применяемых автономно в тех случаях, когда применение интегрированной системы управления экономически неоправданно. В состав автономных средств мониторинга и анализа сети входят встроенные средства диагностики, анализаторы протоколов, экспертные системы, сетевые анализаторы, кабельные сканеры и тестеры, многофункциональные приборы.

Согласно техническому заданию, разрабатываемая программа призвана помочь системному администратору в учете используемых аппаратных и программных средств.

4 Обзор утилит сетевого мониторинга

Существует немало способов контроля работы сети — начиная от использования диагностических средств операционных систем, к примеру встроенного в операционные системы семейства Windows набора утилит мониторинга Monitoring performance, позволяющего весьма детально оценить работу отдельного компьютера, в том числе его сетевого интерфейса, и заканчивая специализированными аппаратными комплексами. Утилиты сетевого мониторинга позволяют проводить анализ сетевого трафика как отдельных узлов, так и сети в целом, а наиболее продвинутые из них анализируют и топологию сети, чтобы выявить конфликты, возникающие в результате ошибок, допущенных при построении ЛВС. В настоящее время имеется огромное количество утилит, различающихся как по своим возможностям, так и по доступности и удобству интерфейса.

Мною было решено включить в настоящий обзор только свободно распространяемые (бесплатные) утилиты или программы, имеющие полноценные демо-версии с ограниченным сроком действия (условно бесплатные).

4.1 SiSoftwareSandraLite

Известная утилита компании SiSoftware позволяет собирать всестороннюю информацию об аппаратном и программном обеспечении компьютера; тестировать производительность центрального процессора, оперативной и кэш памяти, файловой системы, CD-ROM и DVD приводов, сетевых соединений; просматривать листинги системных файлов, переменных среды, типы файлов, журналы событий, установленные приложения и устройства; поддерживается гибкая система построения отчетов (рисунок 4.1).

В последней версии утилиты существует четыре возможных варианта поставки: Professional, Lite, Engineer и Enterprise. Свободно распространяется только версия Lite (рисунок 4.2).

Бесплатные версии программы можно скачать с сайта разработчика [6].

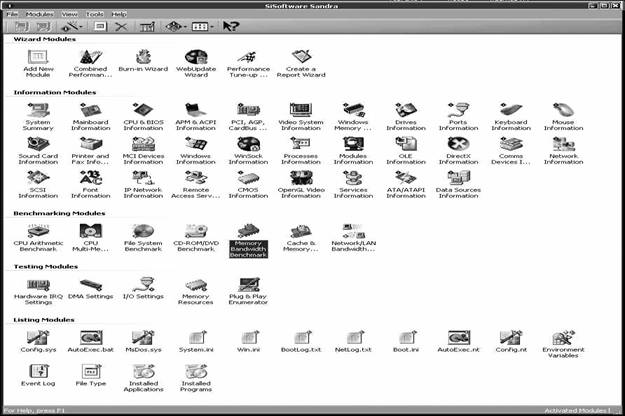

Рисунок 4.1 -SiSoftware Sandra Lite

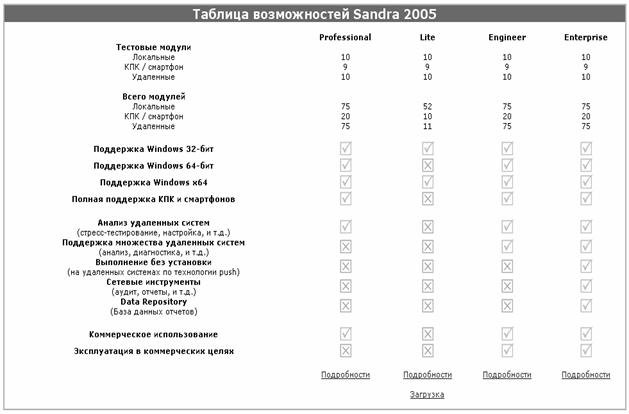

Рисунок 4.2 -Версии утилиты SiSoftware Sandra

4.2 EssentialNetToolsверсия 3.2

Утилита Essential NetTools компании TamoSoft, Inc. — это удобный и простой в использовании инструмент, позволяющий производить не только всесторонний анализ работы отдельного компьютера, на котором установлена данная программа, но и довольно детальный анализ состояния и работы сетевых интерфейсов всех хостов ЛВС. Программа имеет традиционный Windows-интерфейс. Запуск основных инструментов мониторинга может осуществляться как с помощью пунктов основного меню, так и посредством кнопок быстрого запуска, расположенных слева от основной рабочей области окна программы, в которой и отображается выбранный в настоящее время инструмент.

Essential NetTools предоставляет в распоряжение пользователя следующие инструменты (возможности) мониторинга:

- NetStat — инструмент, аналогичный одноименной утилите Windows, запускаемой из командной строки, отображает список соединений, ставя им в соответствие открытые порты TCP и UDP и приложения, инициирующие эти соединения (рисунок 4.3);

- NBScan — быстрый и мощный инструмент для исследования сети в заданном диапазоне IP-адресов с использованием возможностей протокола NetBIOS. В отличие от Windows-команды nbtstat, этот инструмент имеет наглядный графический интерфейс и осуществляет значительно более быстрое параллельное сканирование;

- PortScan — инструмент для сканирования портов TCP, позволяющий сканировать порты удаленного хоста как в обычном, так и в невидимом (Stealth) или полуоткрытом (Half-Open) режиме, при котором TCP-соединение инициируется, но не завершается, в результате чего такое сканирование остается незаметным для абонента (если, конечно, на его компьютере на установлены специальные средства защиты). С помощью этого инструмента можно оценить защиту портов компьютера и выявить возможность корректной работы тех или иных сервисов, использующих соединение по определенным портам;

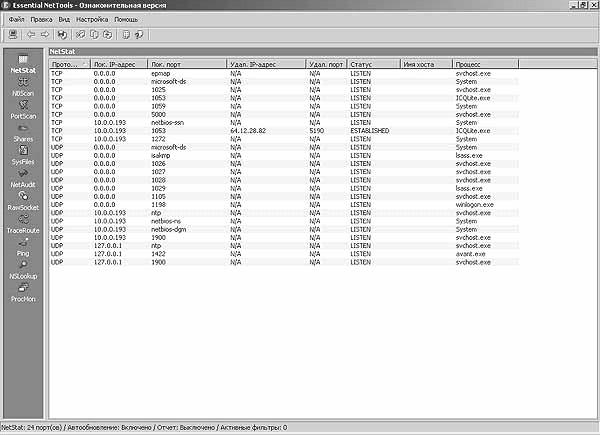

Рисунок 4.3 - Essential NetTools

- Shares — предоставляет возможность контролировать подключения к разделяемым (общим) ресурсам на компьютере, где установлена данная утилита, просматривать список разделяемых ресурсов удаленного хоста и получать доступ к разделяемым ресурсам других узлов сети по логину и паролю;

- SysFiles предназначен для редактирования пяти системных файлов: services, protocol, networks, hosts и lmhosts. Отметим, что при использовании этого инструмента нужно хорошо представлять себе возможные последствия вносимых изменений;

- NetAudit — служит для проведения аудита узлов сети в заданном IP-диапазоне на предмет доступа к их ресурсам. Для этого используется список возможных логинов и паролей (использование своего списка возможно только в лицензионной версии продукта), что позволяет избежать возможного несанкционированного доступа к сетевым каталогам проверяемых хостов;

- RowSocket — позволяет отправлять и принимать данные на узлы с заданным IP-адресом (или именем) и от них, прослушивая при этом выбранный TCP- и UDP-порт локального (то есть своего) хоста;

- TraceRoute — данный инструмент по своей сути является интерпретацией хорошо знакомой команды Tracert, позволяющей просмотреть путь маршрутизации до искомого хоста. Основным отличием TraceRoute от этой команды является наличие удобного графического интерфейса;

- Ping — аналогичен одноименной команде Ping, но, как и в предыдущем случае, графический интерфейс делает процедуру пинга удаленного узла (и даже группы узлов) предельно удобной;

- NSLookup — по своим возможностям также очень напоминает одноименную Windows-утилиту. Однако NSLookup позволяет выполнять как обычные запросы (Standard Resolve Function) к известным операционной системе DNS-серверам, так и специфические (тип которых можно выбрать из раскрывающегося списка); при этом возможно задавать в качестве сервера любой доступный DNS-сервер;
