Для обеспечения нормативных параметров микроклимата в помещении и создания в них оптимальных условий для выполнения производственных процессов свинарник оснащен приточно-вытяжной вентиляцией, водопроводом, горячим водоснабжением, электротехническими устройствами, теплогенератором.

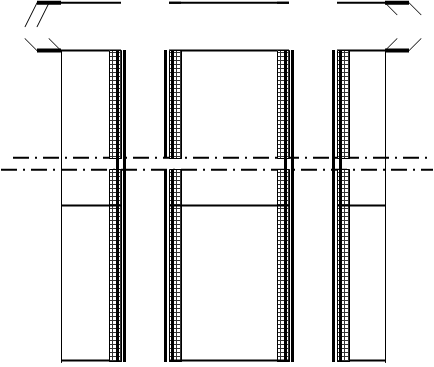

Приточно-вытяжная вентиляция:

Трубы, подводящие наружный воздух, расположены отдельно от вытяжных. Воздух поступает через приточные каналы, размещаемые в верхней части продольных стен в шахматном порядке. Вытяжные трубы начинаются у перекрытия и заканчиваются выше конька крыши дефлектором. Они равномерно размещены вдоль помещения, утеплены, в нижней части оборудованы вращающейся заслонкой.

Водопровод:

Внутренние системы производственного водопровода предназначены для подачи от наружной водопроводной сети воды питьевого качества на поение животных, мытье полов, приготовление кормов, уборку помещений, мойку оборудования.

Электротехнические устройства:

Электроснабжение электротехнических устройств предусмотрено от наружной электросети напряжением 380/220 В. Свинарник оборудован люминесцентными лампами.

Теплогенератор:

Предназначен для создания в свинарнике оптимальной температуры в зимнее время, чтобы избежать экономических потерь при производстве свинины.

Глава 6. Освещенность помещения

Расчет естественной освещенности – СК: для расчета используем площадь пола, занимаемую станками, кормовыми, навозными и эвакуационным проходами, кормушками и каналом навозоудаления – 1890 м². Окна размером 1,5×1 м, 24 шт. Площадь остекленной части окон (за вычетом 15% площади, занимаемой переплетами) см. в таблице на с. 14 – 30,6 м².

СК = 30,6 / 1890 = 1/50.

Коэффициент недостаточен, следовательно, в помещении необходимо установить дежурное дневное освещение.

Окна расположены на высоте 1,6 м от пола.

Расчет искусственной освещенности:

При мощности люминесцентных ламп 100 Вт и норме искусственного освещения 2 Вт/м²:

1890 · 2 = 3780 Вт

(необходимо), следовательно, количество люминесцентных ламп равно:

3780 / 100 = 38 ламп.

Глава 7. Устройство и оценка вентиляции

Основное назначение вентиляции – обеспечение удаления воздуха из помещения и замена его свежим наружным воздухом.

Животные выделяют в окружающую среду тепло, водяной пар, газы – углекислый газ и др. В результате разложения органических веществ экскрементов животных образуются вредные газы – аммиак, сероводород и др. В помещениях с недостаточным воздухообменом происходит накопление вредных выделений сверх допустимого предела. Ухудшаются процессы обмена веществ, общее физиологическое состояние, переваримость и усвоение питательных веществ корма. В результате снижаются естественная резистентность и здоровье животных, их продуктивность.

В целях поддержания необходимого микроклимата помещений важное значение имеет обеспечение организованного воздухообмена, то есть, устройство необходимого соотношения подачи и равномерности распределения по помещению приточного и вытяжного воздуха.

Поскольку естественная вентиляция не может обеспечить достаточного обмена воздуха и нормального состава его в помещении, то в дополнение к ней в помещениях для животных необходимо устраивать искусственную вентиляцию.

В свинарнике устроена приточно-вытяжная вентиляция исходя из следующего расчета (для расчетов берем Ферзиковский район):

1. Часовой объем вентиляции:

L = (Q + a)/ (q1-q2) = (108375 + 21675)/ (11,52 – 4,80 ) = 19353 м³/ч

Q = 600 · 92 + 300 · 99,5 + 130 · 114 + 70 · 121,5 = 108375 г/ч

а = 20% = 21675 г/ч

q1 = 0,75 · 15,36 = 11,52 г/м³ (при t = 18º С)

q2 = 4,80 г/м³

2. Определяем кратность воздухообмена:

Кр = L/ V = 19353/ 5670 = 3,4

V = 18 · 105 · 3 = 5670 м³

3. Определяем часовой объем вентиляции на одно животное:

Vч = L/ n = 19353/ 1100 = 17,6 м³/ч

На 100 кг ж.м.:

19353 / (77 + 117 + 210 + 360) = 19353 / 764 = 25,3 м3/ч

4. Определяем площадь сечения всех вытяжных каналов:

⌂t = 18 – 1 = 17º С

высота труб = 4 м hc = 1,13 м/с

S1 = L/ (hc · 3600) = 19353/ (1,13 · 3600) = 4,76 м²

5. Находим количество вытяжных каналов:

Sa = 1,1×1,1 м

N1 = S1/ Sa = 4,76/ 1,21 = 4 шахты

6. Определяем площадь приточных каналов:

S2 = 4,76 · 0,7 = 3,3 м²

7. Находим количество приточных каналов: 0,35×0,35 = 0,1225 м²

N2 = 3,3/ 0,1225 = 27 приточных каналов (по 13 и 14 с каждой стороны в шахматном порядке).

Расчет принудительной вентиляции (т.к. часовой объем вентиляции не соответствует нормативам): на 100 кг ж.м. требуется 55 м3/ч воздуха, т.е. недостаток воздухообмена составит (55-25,3)×764 ц ж.м. = 22690,8 м3/ч воздуха. Можно поставить 1 вентилятор ТВ-36 с подачей 18-36 тыс. м3/ч воздуха и теплопроизводительностью до 960 тыс. ккал/ч.
