Глава 5. Расчет размера помещения и характеристика внутреннего оборудования

Расположение станков четырехрядное, с устройством между средними рядами сплошной стены и между крайними и средними рядами – общих кормовых проходов. В одном ряду находится 12 станков, разделенных поперечным эвакуационным проходом. Станки имеют форму прямоугольника 2,88×8,24 м. Кормовой проход шириной 3 м, поперечный эвакуационный проход шириной 2 м, служебный проход у стен 0,24 м, ширина канала навозоудаления 0,5 м, ширина кормушки 0,38 м. В 1 станке находится 23 головы.

Длина здания:

12 станков по 8,24 м шириной – 98,88 м;

эвакуационный проход – ширина 2 м;

Служебный проход при расположении с обеих торцовых сторон здания шириной 2,06 м (2 шт.) = 4,12 м.

Общая длина здания (свинарника) равна 105 м.

Ширина здания:

4 станка длиной по 2,88 м – 11,52 м;

кормовой проход (2 шт.) – 6 м.

Служебный проход – общая ширина 0,48 м

Общая ширина здания – 18 м

Высота здания:

Внутренняя высота помещения от уровня пола до низа выступающих элементов конструкций в свинарнике – 3 м.

Общая высота здания до самой высокой точки крыши – 5,9 м

Двери для прохода и эвакуации шириной 1,8 м, высотой 2 м, открываются наружу, двойные с тамбуром; ворота для прохода кормораздатчика шириной 2,3 м, высотой 2 м, открываются наружу, двойные с тамбуром. Уклон пола в станках - 2º. Расстояние от пола до низа окон – 1,3 м. Перегородки между станками высотой до 1,2 м, из горизонтальных стальных труб. Кормушки имеют закругленные углы. Станки оборудованы автопоилками.

Площадь свинарника 1890 м², кубатура помещения 5670 м³, кубатура на 1 голову 5,2 м³.

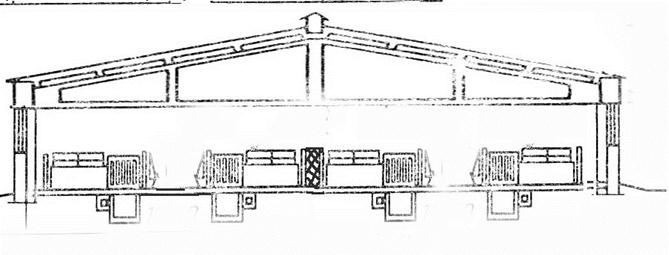

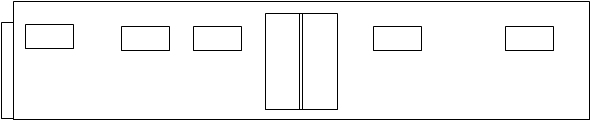

Рисунки: рис.2 – фасад здания и разрез с торцовой стороны; рис. 3 – разрез с продольной стороны (1 – станок; 2 – служебный проход; 3 – кормовой проход; 4 – канал навозоудаления; 5 – кормушки; 6 - тамбур).

Рис. 2

2,9м

3м м

6 6

2 1 3 1 1 3 1 2

4 5 4 4 5 4

Рис. 3

6

1
