Совместное решение уравнений и дает значение , при котором

13.СИЛЫ, ДЕЙСТВУЮЩИЕ НА ПОЛУНАВЕСНОЙ ПЛУГ

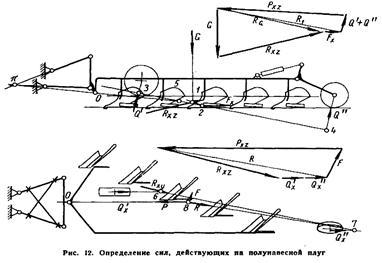

На вертикальную и горизонтальную проекции плуга (рис. 12) наносят векторы сил Rxz, Rxу, G и Fx и направления искомых сил Q' и Q". Складывая в многоугольнике сил силы G и Rхz, находят их равнодействующую RG и параллельно ее направлению на схеме плуга через точку 1 проводят прямую до ее пересечения в точке 2 с линией действия силы Fx.

Величину и положение силы G определяют, учитывая долю веса механизма навески, воспринимаемую плугом.

Сложение сил RG и Fx дает силу R1, параллельно линии действия которой через точку 2 на схеме плуга должна быть проведена прямая, пересекающаяся с линиями действия сил Q' и Q" в точках 3 и 4.

Продолженная линия тяги — 5 должна пересекать прямую 3—4 между точками 3 и 4. Невыполнение этого условия вызовет отрыв от поверхности поля одного из колес плуга. Далее в многоугольнике сил силу R1 раскладывают по направлениям, параллельным направлениям — 5 и сил Q' и Q", чем определяется величина движущей плуг силы Рхz и равнодействующей сил Q' и Q". Величина сил Q' и Q" обратно пропорциональна длине отрезков 3—5 и 5—4.

В горизонтальной плоскости проекций определяют силы Рхy и F. Складывая известные силы Рху к пересекающиеся в точке 6, находят их равнодействующую, которую складывают с силой , приложенной к заднему колесу плуга, и определяют силу R, направленную вдоль прямой 7—8. Разложение силы R вдоль направлений, параллельных 8—О и 8—F, обеспечивает определение искомых сил Рху и F.

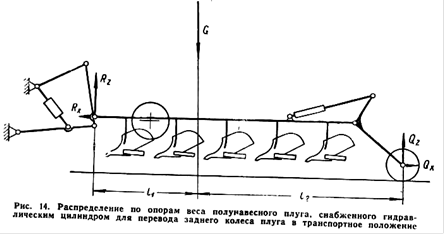

Распределение веса G по опорам при транспортировке полунавесного плуга не представляет затруднений, если для перевода в транспортное положение заднего колеса плуга применен выносной гидравлический цилиндр. При этом значение вертикальных реакций и обратно пропорционально длине плеч и , а величина сил и определяется величиной коэффициента перекатывания, так как:

14.РАСЧЕТ ПРЕДОХРАНИТЕЛЬНЫХ МЕХАНИЗМОВ ПЛУГА

На полуприцепных плугах применяются срезные или пружинные предохранители.

Площадь сечения предохранительного стержня можно подсчитать по формуле:

где

— наибольшая снла сопротивления плуга в кГ;

= 0,2 — коэффициент трения стали по стали;

- напряжение среза в кГ/см2;

- нормальное усилие от затяжки болта в кГ.

15. ОПРЕДЕЛЕНИЕ ЭКОНОМИЧЕСКОЙ ЭФФЕКТИВНОСТИ С/Х ТЕХНИКИ

1. Расчет себестоимости выполнения с/х операции, если СХТ используется в составе комплекса машин и оборудования для возделывания с/х культур. Себестоимость механизированных работ определяет конечную стоимость продукта, эффективности технологии, а также целесообразность использования предполагаемой машины. Себестоимость механизированных работ может определяться с отрицательной стороны повышают стоимости машины, увеличивают энергопотребление, снижают производство. Поэтому разрабатываемые машины в обязательном порядке должны не ухудшать эксплуатационные параметры аналогов. Обычно, в техническом задании планируют улучшение тех характеристик машины основными критериями которых является производительность, масса и габариты (металлоемкость машины), потребная мощность, расход ГСМ, обслуживаемый персонал, долговечность, технологическая эффективность и универсальность, стоимость машины.

16.ХАРАКТЕРИСТИКА РАЗРАБАТЫВАЕМОГО ПЛУГА ВМ-01

1. Ширина захвата - 270-495 см;

2. Скорость, км/ч:

-рабочая 9-12,

-транспортная до 25;

3. Глубина обработки - до 25 см;

4. Ширина захвата, см:

-корпуса - 48,

-предплужника - не устанавливается;

5. Угол, град:

-между лезвием лемеха корпуса и стенкой борозды - 38;

6. Расстояние, мм:

между носками лемехов - 1000,

от опорной плоскости корпусов до низа рамы - 1010;

7. Габаритные размеры, мм:

высота - 2280,

ширина - 5600,

длина - 9500;

8. Общая масса, кг – 2000.

ХАРАКТЕРИСТИКА АНАЛОГА ПЛУГА «LEMKEN».

1. Ширина захвата - 250-480 см;

2. Скорость, км/ч:

-рабочая 7-10,

-транспортная до 20;

3. Глубина обработки - до 25 см;

4. Ширина захвата, см:

-корпуса - 40,

-предплужника - не устанавливается;

5. Угол, град:

-между лезвием лемеха корпуса и стенкой борозды - 38;

6. Расстояние, мм:

между носками лемехов - 1000,

от опорной плоскости корпусов до низа рамы - 1010;

7. Габаритные размеры, мм:

высота - 2280,

ширина - 5600,

длина - 9500;

8. Общая масса, кг - 2135.

17.УКАЗАНИЯ ПО ПРАВИЛАМ ЭКСПЛУАТАЦИИ, ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ, РЕГУЛИРОВКАМ И ТЕХНИКЕ БЕЗОПАСНОСТИ

ИНСТРУКЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

ü Перед каждым использованием проверяйте агрегат и трактор на транспортную и эксплуатационную надежность!

ü Помимо указаний этого руководства соблюдайте действующие общие правила безопасности и предотвращения несчастных случаев!

ü Установленные на агрегате предупреждающие знаки и таблички с инструкциями содержат важные указания для безопасной эксплуатации; их соблюдение необходимо для вашей безопасности!

ü При езде по дорогам общего пользования соблюдать соответствующие правила!

ü Перед началом работы ознакомиться со всеми устройствами, элементами управления и их функциями! Делать это во время рабочего применения слишком поздно!

ü Во избежание возгорания содержать машину в чистоте!

ü Перед началом движения и работы проверить ближнюю зону (дети)! Позаботиться о достаточной обзорности!

ü Езда на орудии во время работы и транспортировки не разрешена!

ü Прицеплять агрегаты в соответствии с предписаниями. Закреплять агрегаты только на предусмотренных для этого приспособлениях!
