Полученное значение R является минимальным. Чтобы почва не пересыпалась через верхний обрез, нужно несколько увеличить высоту отвала.

Обычно в качестве направляющей кривой применяют, дугу параболы, иногда эллипс, чтобы усилить крошение почвы (вследствие непрерывного уменьшения радиуса кривизны поверхности). Направляющей дуге параболы сообщают такие же вылет L и высоту Н, как. у рассматривавшейся дуги окружности:

Эту параболу строят как вписанную по двум заданным касательным. Касательная, проходящая через точку наклонена к плоскости дна борозды под углом . Касательную через точку проводят не вертикально, а под углом 5—6° к вертикали для лучшего оборачивания пласта. Участок направляющей , относящийся к лемеху, делают прямым. Длина этого участка S = =30÷70 мм в зависимости от глубины.

Чтобы закончить построение фронтальной проекции корпуса, надо задаться шириной лемеха и отложить ее на кривой, перпендикулярной к его лезвию, а затем спроектировать на фронтальную проекцию. Ширина лемеха со сплошным магазином для оттяжки при ремонте лемеха в соответствии с ГОСТом может быть принята равной 114, 127 и 132 мм, с местным магазином - 105 и 122 мм. Следует иметь, в виду, что при малом угле наклона лемеха к дну борозды и малой его ширине может возникнуть опасность приближения к дну борозды нижних частей болтов, крепящих лемех, чего не следует допускать.

10.ЗАКОНОМЕРНОСТЬ ИЗМЕНЕНИЯ УГЛА ОБРАЗУЮЩЕЙ СО СТЕНКОЙ БОРОЗДЫ

Общая закономерность изменения угла между образующей и стенкой борозды у культурных и полувинтовых отвалов одинакова и несколько: вначале угол , затем увеличивают. Уменьшение угла устраняет возможность задирания пласта бороздным обрезом отвала и способствует отодвиганию пласта от стенки борозды, чтобы при оборачивании он не мог задевать за нее. Последующее увеличение угла способствует отворачиванию пласта. Для корпусов с полувинтовыми отвалами , , . Наименьшее значение угла должно быть на высоте Но нижнего ребра обернутого пласта, что на 50—100 мм выше плоскости дна борозды.

В соответствии с изменением углов и изменяется и угол оборачивания .

Так как угол возрастает медленнее, чем угол , то угол увеличивается. При переходе образующей от начального ее положения до конечного возрастает всего на 5—15°, а — на 65—75°. Если увеличивается с 30 до 90°, а — с 40 до 45°, то изменяется от 35 до 90°. У полувинтового отвала угол по мере перехода к верхней части отвала возрастает по параболе, соответственно увеличивается и угол .

Для определения закономерности изменения угла у в зависимости от высоты расположения образующей Н обычно пользуются уравнениями проф. Н. В. Щучкина.

График изменения угла у для рабочей поверхности полувинтового отвала можно построить как параболу с горизонтальной осью и заданными вершиной О и точкой .

11.ВЫБОР ОСНОВНЫХ РАЗМЕРОВ ПЛУГА

Высота рамы Н (рис. 1) и расстояние по ходу между носами лемехов соседних корпусов ℓ должны обеспечивать работу плуга без забивания. Многолетний опыт применения плугов показал, что плуги с плоской рамой при высоте Н≈560 мм работают без забивания, если у рамы отсутствуют элементы, расположенные над лемехами и отвалами. У рам, имеющих брусья или распорки, расположенные над корпусами, высота Н этих элементов рамы над опорной плоскостью лемехов должна быть не менее 650 мм.

Расстояние ℓ между носками соседних лемехов должно быть равно 750—800 мм, так как при меньших значениях ℓ пространство между корпусами оказывается недостаточным для беспрепятственного прохода стерни, навоза и сорняков, находящихся на поверхности поля. Уменьшение размера ℓ затрудняет также свободу движения пласта, вырезаемого предплужником. Кроме того, приближение конца полевой доски переднего корпуса к лемеху заднего корпуса препятствует нормальной работе последнего. Расстояние по ходу плуга от носка лемеха основного корпуса до носка лемеха предплужника h должно быть равно 250—300 мм.

12.ПРИСОЕДИНЕНИЕ ПЛУГА К ТРАКТОРУ

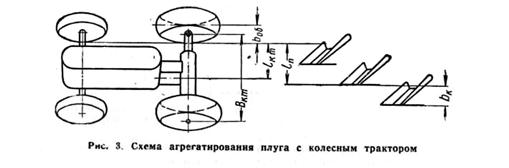

Прямолинейность движения колесного трактора, не имеющего приспособления для блокирования дифференциала, не будет нарушаться, если линия тяги лежит в вертикальной плоскости, проведенной через середину, линии, соединяющей точки соприкосновения ведущих колес трактора с почвой (рис. 3).

Расстояние этой плоскости от стенки борозды равно:

где — ширина баллона.

Расстояние от стенки борозды, оставленной плугом при предыдущем проходе, до стенки борозды среднего корпуса плуга равно:

где

- число корпусов, шт,

- ширина захвата корпуса, мм;
