6. ГЕОМЕТРИЧЕСКИЕ РАЗМЕРЫ ПЛАСТА

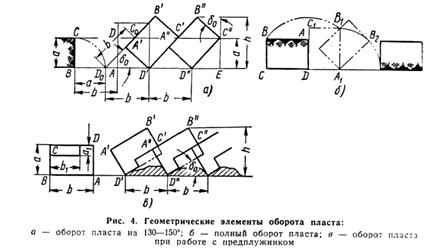

Размеры поперечного сечения пласта и условия его оборота определяются глубиной пахоты (рис. 4) и шириной захвата корпуса . На рис. 4 приведены основные геометрические соотношения элементов отвального пласта.

Расстояние от стенки борозды до точки пересечения линии отваленного пласта с дном борозды (рис. 4, а) характеризует ширину свободной борозды .

При работе корпуса с предплужником ширина свободной борозды . Если ширина борозды , то пласт предплужника на дно борозды не укладывается.

Для культурных корпусов при установившемся соотношении пласта и захвате предплужника величина . В этом случае пласт предплужника укладывается в борозду. При , ширина свободной борозды получается больше ширины захвата предплужника, однако при значительной глубине пласты становятся круче ко дну борозды и осыпаются, вследствие этого фактическая ширина борозды получается меньше глубины пахоты.

Угол наклона отваленного пласта к горизонту при работе без предплужника находится из соотношения .

Профиль борозды, а также положение и угол бороздного обреза отвала определяются очертанием пласта . Для этого из точки В радиусом ВС необходимо отметить точку Do на дне борозды и из нее радиусом точку Со на продолжении поверхности поля. Линия C0D0 будет линией теоретического положения бороздного обреза отвала, по которому строят контур проектируемой рабочей поверхности.

Теоретическую вспушенность почвы определяют из выражения

В этом случае стык пласта находится от дна борозды на высоте, равной глубине пахоты.

Оборот пласта зависит от отношения ; чем оно больше, тем более полого ложится пласт. Минимальным является отношение (по В. П. Горячкину), при котором диагональ обернутого пласта располагается вертикально и пласт занимает неустойчивое положение, вследствие чего может иметь место недовал пласта и его обратное падение в борозду.

При работе с предплужниками, имеющими ширину захвата, равную ширины захвата корпуса, отношение может быть менее 1,27.

Для культурных отвалов при работе на рыхлых почвах принимают .

Для оборачивающих отвалов (полувинтовых, винтовых) при работе на связных почвах .

Данный отвал полувинтового корпуса удовлетворяет всем условиям теоретического оборота пласта.

7.МЕТОД ПОСТРОЕНИЯ РАБОЧИХ ПОВЕРХНОСТЕЙ ПО ОДНОЙ НАПРАВЛЯЮЩЕЙ КРИВОЙ И ЗАДАННОМУ ЗАКОНУ ИЗМЕНЕНИЯ УГЛА ОБРАЗУЮЩИХ С ПОЛЕВОЙ СТОРОНОЙ

Этот метод наиболее разработан для проектирования цилиндроидальных рабочих поверхностей корпусов.

Для построения цилиндроида по этому методу берут направляющую кривую, лежащую в вертикальной плоскости, перпендикулярной к лезвию лемеха. На расстоянии от носа лемеха для культурных поверхностей и в конце лемеха для полувинтовых поверхностей проводят плоскость (рис. 7).

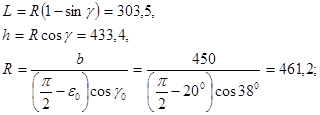

Направляющая кривая располагается нижней точкой на лезвии лемеха, верхней на верхнем обрезе отвала. В качестве направляющей кривой может быть использована окружность или парабола. Вылет направляющей кривой L и ее высоту h находят из уравнений

где

R - радиус окружности;

- угол с дном борозды касательной к направляющей окружности или параболе.

Угол бороздного обреза определяют из выражения:

Отклонение этого угла допускается не более 3°.

Построение контура рабочей поверхности корпуса показано на рис. 8. Бороздной обрез отвала строят по отваленному пласту сечением . Из середины бороздной грани пласта D проводят линию, параллельную пласту, сечением до пересечения с линией стыка лемеха с отвалом. Высоту верхнего обреза отвала у полевой стороны находят из выражения:

где

— ширина пласта;

= 10 — 20 мм.

Положение верхнего обреза отвала определяется кривой, соединяющей верхнюю точку полевого обреза отвала с траекторией движения верхнего конца диагонали сечения пласта. Высота точки верхнего обреза отвала может быть принята равной:

где

= 0 - 2 см;

— глубина пахоты в см;

— ширина пласта в см.

Положение этой точки верхнего обреза отвала относительно полевой стороны определяется величиной и вертикальным положением диагонали пласта .
